Nei sistemi di alimentazione a fluido e ad aria, i professionisti spesso confondono la terminologia 'push on' e 'push in'. Potresti pensare che significhino la stessa cosa. Tuttavia, rappresentano progetti meccanici completamente diversi. La scelta del tipo di raccordo sbagliato spesso porta a microperdite frustranti. Può causare linee bruciate in caso di improvvisi picchi di pressione. Inoltre genera costi di manodopera inutilmente elevati durante l'assemblaggio. Quando i sistemi pneumatici si guastano, i tempi di inattività interrompono le linee di produzione e frustrano i team di manutenzione.
Questo articolo fornisce una ripartizione tecnica e operativa di entrambi i tipi di raccordi. Esploreremo i loro meccanismi distinti, i limiti di prestazione e le regole di compatibilità. Scoprirai modi pratici per valutare i parametri della tua applicazione specifica. Il nostro obiettivo è facilitare le specifiche precise per la progettazione del vostro tubo pneumatico. Al termine di questa guida saprai esattamente quale stile di connessione garantisce la massima affidabilità per i tuoi macchinari.
Punti chiave
Differenza meccanica: i raccordi a innesto richiedono che un tubo flessibile venga teso su uno stelo dentellato; i raccordi a innesto (push-to-connect) richiedono l'inserimento di un tubo semirigido in un anello di tenuta.
Velocità di assemblaggio: i raccordi a innesto offrono un'installazione e una disconnessione rapida e senza attrezzi, riducendo drasticamente i tempi di manodopera.
Sicurezza della connessione: i raccordi a innesto generalmente forniscono una maggiore resistenza ai carichi laterali e alle vibrazioni, rendendo altamente improbabile la disconnessione accidentale.
Compatibilità con i supporti: il materiale del tubo determina la scelta (ad esempio, poliuretano morbido per l'inserimento a pressione; nylon rigido o poliuretano rigido per l'inserimento a pressione).

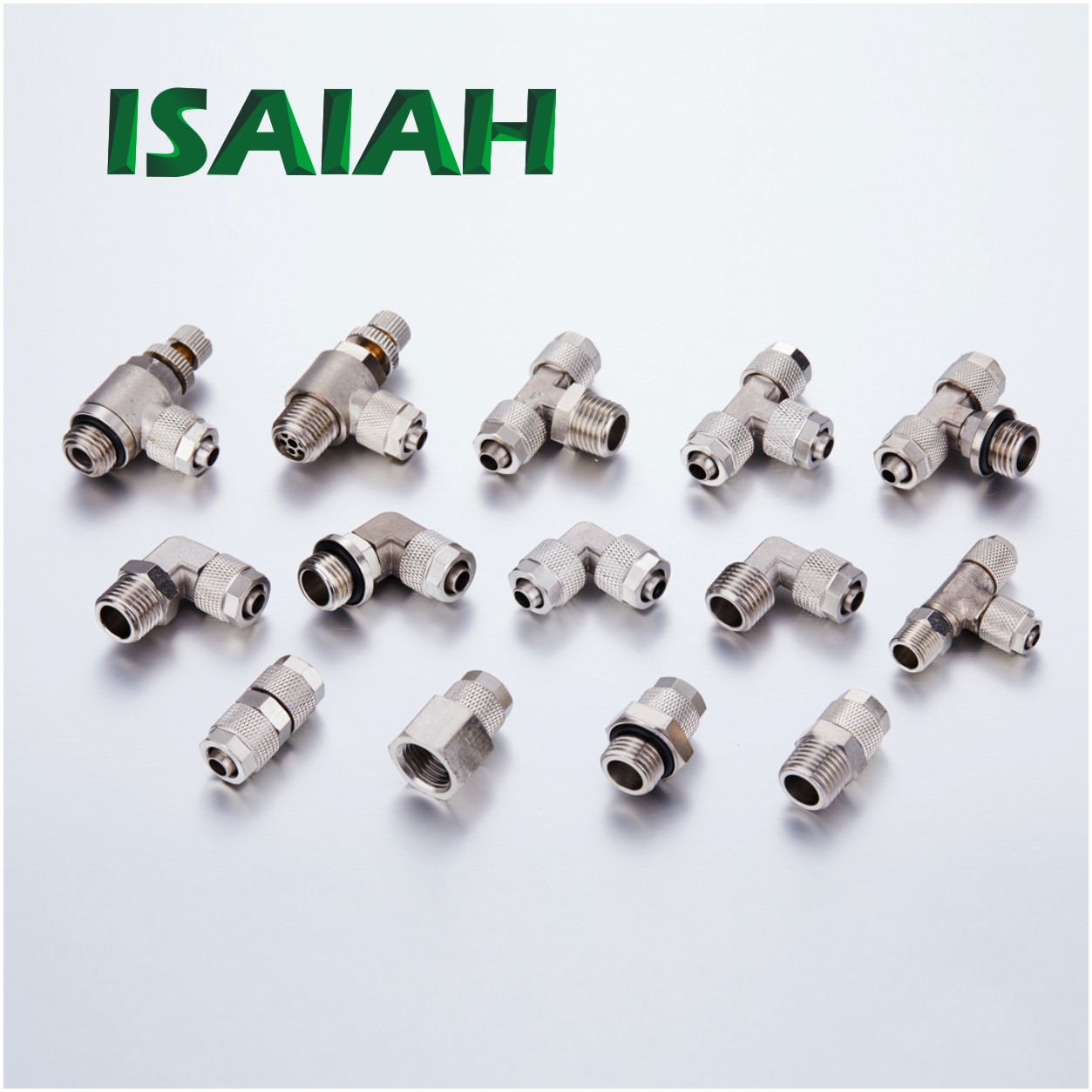

Definire la meccanica: Push-On vs. Push-In
Gli ingegneri devono comprendere i meccanismi fisici che guidano queste due tecnologie distinte. Ogni progetto utilizza metodi opposti per garantire una tenuta pneumatica affidabile.
Raccordi a innesto (design con portagomma/hose-over)
Il design del tubo flessibile utilizza un nucleo interno rigido. Si forza un tubo flessibile su una o più punte angolate. Queste punte presentano un attacco affusolato e un bordo d'uscita affilato. Una volta che il tubo supera la punta, torna in posizione.
Questo metodo di sigillatura si basa interamente sulla memoria e sull'elasticità del materiale del tubo. Il materiale tenta costantemente di ritornare al suo diametro interno originale. Questa forza riparatrice afferra la punta in modo aggressivo. Le applicazioni ad alta pressione spesso rinforzano questa guarnizione di attrito. I tecnici aggiungono una ghiera metallica, un collare di bloccaggio o un morsetto a vite senza fine esterno. Queste aggiunte impediscono al tubo di espandersi e di fuoriuscire sotto carichi pesanti. A causa di questa presa robusta, dovresti specificare raccordi a pressione principalmente per installazioni permanenti o semipermanenti.
Raccordi a innesto (design Push-to-Connect/Tube-In)
Il design push-to-connect capovolge la dinamica strutturale. Si inserisce il tubo semirigido direttamente nel corpo del raccordo. Non hai bisogno di strumenti. Basta spingere il tubo finché non tocca il fondo contro un arresto interno.
All'interno del raccordo subentra un meccanismo altamente ingegnerizzato. Un anello di presa in acciaio inossidabile funge da pinza. I suoi denti metallici affilati mordono l'esterno del tubo di plastica morbida. Qualsiasi forza di trazione verso l'esterno fa sì che i denti scavino più in profondità. Allo stesso tempo, un O-ring interno si comprime contro la parete del tubo. Questo O-ring crea una tenuta a pressione dinamica. All'aumentare della pressione del sistema, l'O-ring si deforma leggermente per tappare eventuali micro-spazi. Queste caratteristiche fanno raccordi a innesto ideali per sistemi che richiedono manutenzione frequente, riconfigurazione rapida o assemblaggio modulare.
Non è possibile specificare i componenti solo in base alla comodità. Entrambi gli stili presentano vulnerabilità specifiche in condizioni operative difficili.
Limiti di pressione e temperatura
Le fluttuazioni di temperatura e i picchi di pressione determinano la durata del sistema. È necessario abbinare il connettore all'ambiente operativo.
Parametri push-in: queste unità gestiscono generalmente pressioni pneumatiche standard. La maggior parte dei modelli valuta in modo sicuro fino a 150-250 psi. Il limite esatto dipende dal materiale del corpo e del tubo. Tuttavia, l'O-ring interno limita le prestazioni termiche. Le guarnizioni standard in NBR (nitrile) o FKM (Viton) si degradano in condizioni di calore estremo. Gli ambienti freddi possono indurire l'O-ring. Un O-ring indurito perde la sua elasticità e perde aria.
Parametri push-on: i design spinati gestiscono brillantemente ambienti rigorosi. Assorbono forti variazioni di temperatura senza deteriorare la tenuta primaria. L'assenza di un O-ring interno elimina un punto critico di guasto. A condizione che si valuti correttamente il materiale del tubo, queste connessioni prosperano in condizioni di caldo e freddo punitivi.
Realtà relative alle vibrazioni e al caricamento laterale
Il movimento meccanico distrugge le connessioni deboli. Devi valutare lo stress fisico che le tue linee subiranno quotidianamente.
Vulnerabilità del caricamento laterale: i sistemi push-to-connect odiano la tensione laterale. Piegare il tubo troppo vicino alla pinza crea una pressione non uniforme. Questo caricamento laterale distorce l'O-ring interno. L'aria fuoriesce attraverso lo spazio risultante. Si verificheranno microperdite persistenti.
Resilienza alle vibrazioni: i macchinari pesanti vibrano costantemente. I raccordi a innesto distribuiscono questa sollecitazione meccanica in modo uniforme su tutta la superficie della portagomma. Il tubo morbido assorbe l'energia cinetica. Questa resistenza superiore rende i sistemi spinati la scelta predefinita per apparecchiature mobili e robotica aggressiva.
Matrice di compatibilità di tubi e tubi flessibili
La scelta del polimero sbagliato garantisce il guasto immediato del sistema. Ogni stile di connettore richiede proprietà del materiale altamente specifiche.
Tubi per raccordi a innesto
I meccanismi push-to-connect richiedono una rigorosa precisione dimensionale. I produttori li calibrano su tolleranze specifiche del diametro esterno (OD).
È necessario utilizzare materiali da semirigidi a rigidi. Le scelte eccellenti includono nylon 11 o 12, polietilene e poliuretano con durometro 95A. L'anello di presa in acciaio inossidabile necessita di una superficie solida su cui mordere. Il tubo morbido collasserà semplicemente sotto la pressione radiale della pinza. Inoltre la superficie esterna deve rimanere impeccabile. Graffi o sgorbie profonde eviteranno l'O-ring. L'aria scenderà lungo il graffio e fuoriuscirà dal collare.
Tubi per raccordi a innesto
Gli steli spinati ignorano completamente il diametro esterno. Richiedono invece una corrispondenza precisa del diametro interno (ID).
Questo design funziona meglio con materiali altamente elastici. È necessario specificare gomma, silicone, PVC morbido o poliuretano a bassa durezza. Il materiale deve allungarsi notevolmente senza strapparsi. Se si forza un tubo rigido su un portagomma, questo non si allungherà correttamente. I tecnici ricorrono spesso a pericolosi addolcimenti termici utilizzando pistole termiche. Quando la plastica rigida si raffredda, si restringe in modo non uniforme. Questa installazione non corretta provoca inevitabilmente fratture da stress e catastrofici scarichi della linea nel tempo.
Matrice di selezione dei materiali pneumatici
Funzionalità di compatibilità |
Design push-to-connect |
Design con innesto/tubo |
Obiettivo principale della misurazione |
Diametro esterno (OD) |
Diametro interno (ID) |
Rigidità del materiale richiesta |
Da semirigido a altamente rigido |
Morbido, altamente flessibile, elastico |
Esempi di polimeri ideali |
Nylon 12, polietilene, PU 95A |
Silicone, gomma, PVC morbido, PU 85A |
Rischio di installazione principale |
Esterno graffiato che causa perdite |
Utilizzo di tubo rigido che causa fratture |
Obiettivo del meccanismo di tenuta |
Parete esterna del tubo tramite O-ring |
Parete interna del tubo tramite espansione |
Efficienza dell'assemblaggio e impatto sul costo della manodopera
I dipartimenti di ingegneria spesso trascurano il lavoro di assemblaggio. Tuttavia, i tempi di installazione influiscono direttamente sui budget del progetto e sulla produzione della fabbrica.
Velocità di installazione
Gli impianti di produzione misurano l'efficienza dell'assemblaggio in takt time. Connessioni più veloci producono volumi di produzione giornaliera più elevati.
I raccordi a innesto forniscono una connessione istantanea. I lavoratori semplicemente spingono semplicemente il tubo nella porta. Non hai bisogno di strumenti. Eviti sigillanti per filettature disordinati. Questa metodologia rapida si rivela ideale per le linee di assemblaggio OEM ad alto volume. I produttori risparmiano migliaia di ore di lavoro ogni anno.
Al contrario, i progetti con tubi flessibili rallentano le catene di montaggio. Spingere la gomma stretta sulle punte di ottone richiede una notevole forza manuale. I lavoratori soffrono di affaticamento alle mani. Le installazioni complesse spesso richiedono strumenti di assemblaggio specializzati. Le squadre applicano spesso acqua saponata o lubrificanti approvati per far scorrere il tubo sullo stelo. Questa frizione manuale limita intrinsecamente la velocità di produzione.
Manutenzione e disconnessione
Le riparazioni del sistema interrompono i programmi di fabbrica. La disconnessione rapida riduce al minimo i costosi tempi di inattività operativa.
Rimozione istantanea: i sistemi push-to-connect si disconnettono istantaneamente. Basta semplicemente premere il collare di rilascio esterno. Questa azione ritrae l'anello di presa in metallo. Puoi estrarre il tubo senza sforzo. Puoi riutilizzare il tubo se fai un nuovo taglio quadrato all'estremità.
Estrazione difficile: le connessioni spinate reagiscono durante la rimozione. La memoria del tubo si fissa in modo aggressivo attorno al metallo. Diventa estremamente difficile farcela. Nella maggior parte dei casi, le squadre di manutenzione devono tagliare il tubo nel senso della lunghezza con un taglierino. Questo processo distruttivo aumenta i tempi di manutenzione. Richiede inoltre di mantenere disponibili lunghezze di tubo sostitutive durante le riparazioni di routine.
Conformità del settore e applicazioni specializzate
Alcuni settori impongono standard normativi rigorosi. Devi allineare le tue scelte pneumatiche con le linee guida federali.
Considerazioni sul DOT (Dipartimento dei trasporti).
I veicoli commerciali necessitano di sistemi frenanti ad aria compressa a prova di guasto. Entrambi gli stili possono soddisfare i rigorosi standard FMVSS 106, ma raggiungono la conformità in modo diverso.
I portagomma commerciali standard utilizzano collari aggraffati pesanti per garantire la ritenzione del tubo in caso di forti vibrazioni del telaio. I modelli push-to-connect approvati DOT adottano un approccio diverso. Includono uno specifico supporto interno per tubo in ottone. Questo piccolo inserto impedisce al tubo in nylon del freno ad aria compressa di collassare sotto l'anello di presa. Senza questo manicotto di supporto interno, un modello standard con connessione push-to-connect rimane rigorosamente illegale per l'uso in autostrada.
Camere bianche e per uso alimentare (FDA/NSF)
Gli ambienti sanitari considerano i collegamenti pneumatici come potenziali rischi di contaminazione. I batteri prosperano in spazi microscopici.
Le punte a pressione presentano rischi significativi nelle fessure. I tubi non fissati correttamente creano piccoli vuoti tra la gomma e lo stelo in metallo. I liquidi di lavaggio costringono i batteri in questi spazi vuoti. I batteri si moltiplicano rapidamente. Di conseguenza, le aziende di trasformazione alimentare utilizzano raramente punte standard nelle zone splash.
I design push-to-connect gestiscono meglio i lavaggi, a condizione che li specifichi correttamente. I modelli standard in ottone si corrodono rapidamente se esposti a detergenti caustici aggressivi. È necessario specificare corpi in acciaio inossidabile 316L. Inoltre, è necessario assicurarsi che il produttore installi O-ring interni per uso alimentare (come FKM conforme alla FDA). Questi materiali migliorati sopportano cicli aggressivi di sanificazione quotidiana.
Lista di controllo della conformità sanitaria
Livello di requisito |
Uso industriale standard |
FDA/Uso in camera bianca |
Materiale del corpo |
Ottone, plastica composita |
Acciaio inossidabile 316L |
Materiale dell'O-ring |
NBR standard |
FKM/silicone conforme alla FDA |
Gestione delle fessure |
Non monitorato |
Sono necessarie transizioni fluide |
Resistenza chimica |
Da basso a moderato |
Alto (resiste al lavaggio caustico) |
Quadro decisionale: specificare il giusto adattamento
Gli ingegneri devono bilanciare le richieste di prestazioni con le realtà della manutenzione. Utilizza il seguente framework per guidare le tue specifiche di acquisto.
Scegli i raccordi a innesto quando:
Dovresti dare la priorità ai progetti tube-in per macchinari moderni, statici e modulari. Eccellono in scenari operativi specifici.
La manutenzione del sistema richiede disconnessioni frequenti e risoluzione rapida dei problemi.
Lo spazio è molto limitato. I layout compatti dei collettori non lasciano spazio a chiavi o strumenti di crimpatura.
Le ore di lavoro di assemblaggio determinano il budget del progetto. È necessario ridurre al minimo i tempi di installazione in fabbrica.
Il percorso della tubazione rimane ben supportato e protetto. Un instradamento corretto previene pericolosi carichi laterali in prossimità delle porte di connessione.
Scegli i raccordi a innesto quando:
Dovresti implementare progetti spinati per installazioni punitive, dinamiche e permanenti. Sopravvivono a condizioni che distruggono gli O-ring.
L'applicazione prevede forti vibrazioni continue. Gli utensili robotici all'estremità del braccio e i macchinari pesanti mobili richiedono un attrito meccanico sicuro.
È necessario utilizzare tubi molto morbidi e altamente flessibili. La gomma morbida percorre senza sforzo raggi di curvatura stretti e dinamici.
La connessione funge da installazione permanente. Vuoi dare priorità alla resistenza alla manomissione per fermare le modifiche non autorizzate sul campo.
Le temperature ambientali variano notevolmente, mettendo a rischio le guarnizioni polimeriche standard.
Conclusione
La scelta tra queste due tecnologie distinte non riguarda quale sia oggettivamente migliore. Il successo dipende interamente dall'adattamento dell'hardware alla vostra realtà operativa. È necessario valutare il programma di manutenzione del sistema, le variabili di pressione previste e i materiali polimerici preferiti.
Per massimizzare l'affidabilità, dare priorità a questi tre passaggi attuabili. Innanzitutto, mappa la vibrazione meccanica che le tue linee subiranno. In secondo luogo, verificare il durometro del tubo pianificato per garantire la compatibilità fisica. In terzo luogo, calcolare la frequenza delle disconnessioni di linea previste. Ti invitiamo a rivedere attentamente i parametri della tua applicazione specifica. Richiedi componenti campione al tuo fornitore. Conduci un test al banco per verificare la forza di tenuta e la velocità di assemblaggio prima di finalizzare i tuoi progetti pneumatici.
Domande frequenti
D: Come si identifica un raccordo a innesto esistente rispetto a un raccordo a innesto sul campo?
R: I segnali visivi separano facilmente i due design. I collari di rilascio sulla parte esterna indicano configurazioni push-in. Vedrai un anello di plastica o di metallo attorno al punto di ingresso del tubo. Al contrario, un tubo teso su un rigonfiamento indica stili push-on. Potresti anche individuare un morsetto esterno o una ghiera crimpata che fissa la connessione.
D: Posso riutilizzare il tubo con un raccordo a innesto?
R: Sì, puoi riutilizzare il tubo. Tuttavia, è necessario prima eseguire un nuovo taglio quadrato sull'estremità del tubo. L'anello di presa interno del raccordo riga la plastica durante l'inserimento iniziale. Queste scanalature profonde bypasseranno l'O-ring se reinserite direttamente. Tagliando la sezione danneggiata si garantisce una superficie di tenuta completamente nuova.
D: Perché il mio raccordo a innesto perde aria?
R: Le microperdite derivano da tre colpevoli comuni. Innanzitutto, gli operatori non possono spingere il tubo oltre l'O-ring interno. In secondo luogo, l'esterno del tubo profondamente graffiato consente all'aria di bypassare la guarnizione. Infine, un forte stress da carico laterale può piegare il tubo in modo aggressivo. Questa tensione laterale distorce la tenuta circolare e crea un percorso di perdita immediato.
D: I raccordi a innesto richiedono fascette stringitubo?
R: I sistemi a bassa pressione spesso si basano solo sull'attrito del materiale. Il tubo stringe naturalmente saldamente la punta. Tuttavia, gli ambienti ad alta pressione richiedono maggiore sicurezza. Collari, crimpature o fascette esterne diventano strettamente necessari per la sicurezza e la conformità. I sistemi di fluidi che presentano picchi di temperatura richiedono anche morsetti meccanici per evitare scarichi improvvisi.
