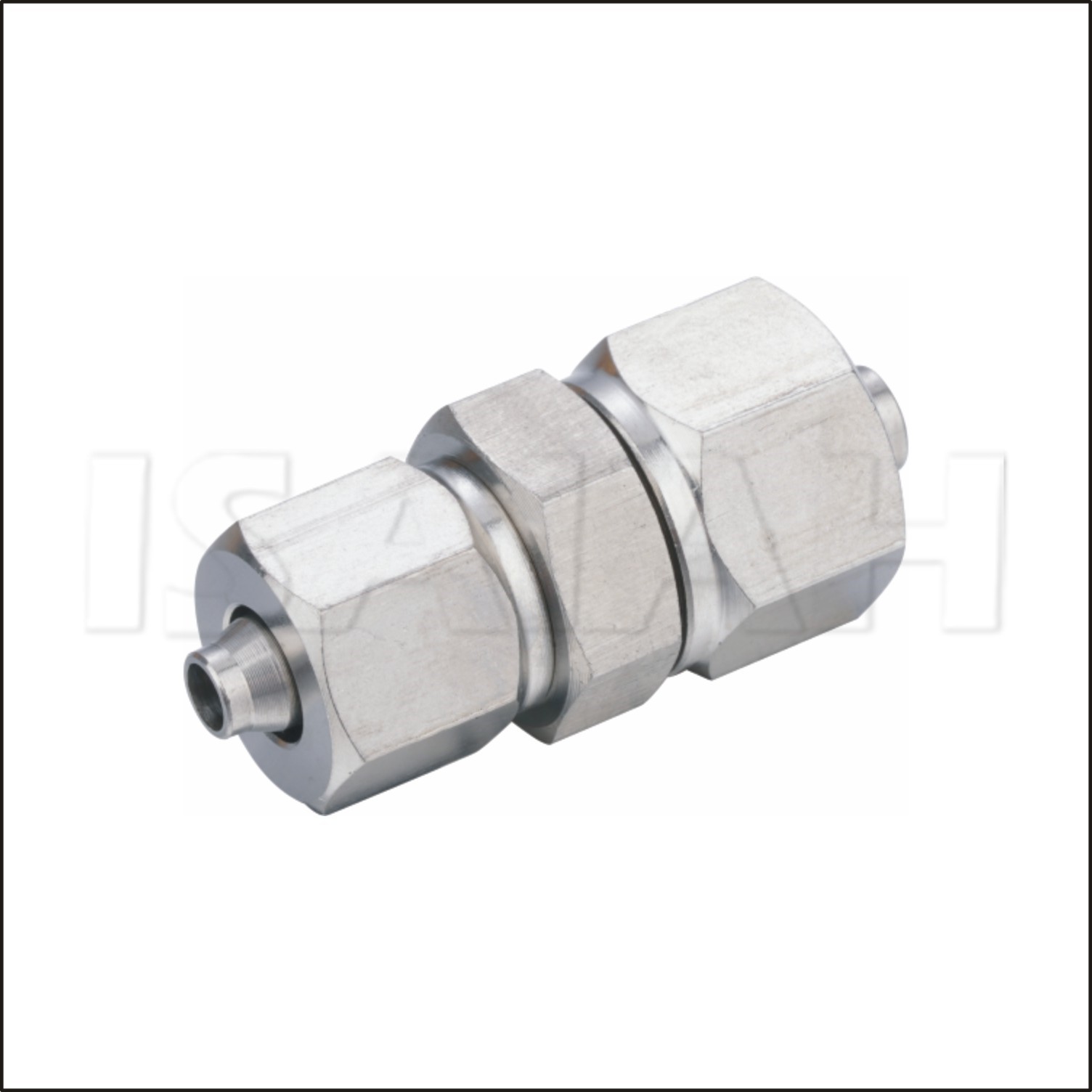

Fitting Dorong vs Fitting Dorong: Perbedaan Desain Tabung Pneumatik

Dalam sistem tenaga fluida dan udara, para profesional sering mengacaukan terminologi “push on” dan “push in”. Anda mungkin mengira maksudnya sama. Namun, keduanya mewakili desain mekanis yang sama sekali berbeda. Memilih jenis pemasangan yang salah sering kali menyebabkan kebocoran mikro yang membuat frustrasi. Hal ini dapat menyebabkan garis putus-putus karena lonjakan tekanan yang tiba-tiba. Hal ini juga menimbulkan biaya tenaga kerja yang sangat tinggi selama perakitan. Ketika sistem pneumatik gagal, waktu henti menghentikan jalur produksi dan membuat frustrasi tim pemeliharaan.

Artikel ini memberikan rincian teknis dan operasional dari kedua jenis pemasangan. Kami akan mengeksplorasi mekanisme yang berbeda, batas kinerja, dan aturan kompatibilitasnya. Anda akan menemukan cara praktis untuk mengevaluasi parameter aplikasi spesifik Anda. Tujuan kami adalah memfasilitasi spesifikasi yang tepat untuk desain tabung pneumatik Anda. Di akhir panduan ini, Anda akan mengetahui dengan pasti gaya sambungan mana yang menjamin keandalan tertinggi untuk mesin Anda.

Poin Penting

• Perbedaan mekanis: Alat kelengkapan dorong memerlukan selang fleksibel untuk direntangkan di atas batang berduri; alat kelengkapan dorong (push-to-connect) memerlukan pipa semi-kaku untuk dimasukkan ke dalam collet penyegel.

• Kecepatan perakitan: Fitting dorong menawarkan pemasangan dan pemutusan yang cepat dan tanpa alat, sehingga mengurangi waktu kerja secara drastis.

• Keamanan sambungan: Fitting dorong umumnya memberikan ketahanan yang lebih tinggi terhadap pembebanan samping dan getaran, sehingga sangat kecil kemungkinan terjadinya pemutusan sambungan yang tidak disengaja.

• Kompatibilitas media: Bahan tabung menentukan pilihan (misalnya, poliuretan lembut untuk push-on; nilon kaku atau poliuretan keras untuk push-in).

Mendefinisikan Mekanisme: Push-On vs. Push-In

Insinyur harus memahami mekanisme fisik yang mendorong kedua teknologi berbeda ini. Setiap desain menggunakan metode yang berlawanan untuk mengamankan segel pneumatik yang andal.

Perlengkapan Dorong (Desain Duri/Selang)

Desain selang menggunakan inti bagian dalam yang kaku. Anda memaksakan selang fleksibel pada satu atau beberapa duri bersudut. Duri ini memiliki lead-in yang meruncing dan trailing edge yang tajam. Setelah selang melewati duri, selang akan kembali ke tempatnya.

Metode penyegelan ini bergantung sepenuhnya pada memori dan elastisitas bahan selang. Materi tersebut terus-menerus berusaha untuk kembali ke diameter dalam aslinya. Kekuatan restoratif ini mencengkeram duri dengan agresif. Aplikasi bertekanan tinggi sering kali memperkuat segel gesekan ini. Teknisi menambahkan ferrule logam, kerah pengunci, atau penjepit roda gigi cacing eksternal. Penambahan ini mencegah selang melebar dan lepas akibat beban berat. Karena cengkeramannya yang kuat ini, Anda harus menentukannya alat kelengkapan dorong terutama untuk instalasi permanen atau semi permanen.

Perlengkapan Dorong Masuk (Desain Push-to-Connect / Tube-In)

Desain push-to-connect membalikkan dinamika struktural. Anda memasukkan pipa semi-kaku langsung ke badan fitting. Anda tidak memerlukan alat. Anda cukup mendorong tabung hingga mencapai bagian bawah hingga berhenti di bagian dalam.

Di dalam fitting, mekanisme yang dirancang dengan sangat baik mengambil alih. Cincin pegangan baja tahan karat berfungsi sebagai collet. Gigi logamnya yang tajam menggigit bagian luar tabung plastik lembut. Gaya tarik apa pun ke luar menyebabkan gigi menggali lebih dalam. Secara bersamaan, cincin-O internal menekan dinding tabung. Cincin-O ini menciptakan segel tekanan dinamis. Saat tekanan sistem meningkat, cincin-O sedikit berubah bentuk untuk menutup celah mikro. Fitur-fitur ini membuat alat kelengkapan dorong ideal untuk sistem yang memerlukan perawatan rutin, konfigurasi ulang cepat, atau perakitan modular.

Kriteria Evaluasi Kinerja dan Risiko Kegagalan

Anda tidak dapat menentukan komponen berdasarkan kenyamanan saja. Kedua gaya tersebut menunjukkan kerentanan tertentu dalam kondisi pengoperasian yang keras.

Batas Tekanan dan Suhu

Fluktuasi suhu dan lonjakan tekanan menentukan masa pakai sistem Anda. Anda harus mencocokkan konektor dengan lingkungan operasional.

• Parameter push-in: Unit ini biasanya menangani tekanan pneumatik standar. Kebanyakan model memiliki kecepatan aman hingga 150-250 psi. Batas pastinya tergantung pada bahan bodi dan pipanya. Namun, cincin-O internal membatasi kinerja termal. Segel standar NBR (Nitrile) atau FKM (Viton) rusak di bawah panas ekstrem. Lingkungan dingin dapat mengeraskan O-ring. Cincin-O yang mengeras kehilangan elastisitasnya dan mengeluarkan udara.

• Parameter push-on: Desain berduri menangani lingkungan yang ketat dengan cemerlang. Mereka menyerap fluktuasi suhu yang besar tanpa merusak segel utama. Tidak adanya O-ring internal menghilangkan titik kegagalan kritis. Asalkan Anda menilai bahan selang dengan benar, sambungan ini akan bertahan dengan baik di bawah pengaruh panas dan dingin.

Realitas Getaran dan Pemuatan Samping

Gerakan mekanis menghancurkan koneksi yang lemah. Anda harus mengevaluasi tekanan fisik yang akan dialami garis Anda setiap hari.

1. Kerentanan pemuatan samping: Sistem push-to-connect tidak menyukai ketegangan lateral. Membengkokkan pipa terlalu dekat dengan collet akan menciptakan tekanan yang tidak merata. Pemuatan samping ini mendistorsi cincin-O internal. Udara keluar melalui celah yang dihasilkan. Anda akan mengalami kebocoran mikro yang terus-menerus.

2. Ketahanan getaran: Alat berat bergetar terus-menerus. Fitting dorong mendistribusikan tekanan mekanis ini secara merata ke seluruh permukaan duri. Selang lunak menyerap energi kinetik. Ketahanan yang unggul ini menjadikan sistem berduri sebagai pilihan utama untuk peralatan bergerak dan robotika agresif.

Matriks Kompatibilitas Tabung dan Selang

Memilih polimer yang salah menjamin kegagalan sistem secara langsung. Setiap gaya konektor menuntut sifat material yang sangat spesifik.

Tabung untuk Perlengkapan Dorong Masuk

Mekanisme push-to-connect memerlukan akurasi dimensi yang ketat. Pabrikan mengkalibrasinya sesuai toleransi diameter luar (OD) tertentu.

Anda harus menggunakan bahan semi-kaku hingga kaku. Pilihan yang sangat baik termasuk Nilon 11 atau 12, Polietilen, dan Poliuretan Durometer 95A. Cincin pegangan baja tahan karat membutuhkan permukaan yang kokoh untuk digigit. Pipa lunak akan roboh karena tekanan radial collet. Selain itu, permukaan luarnya harus tetap sempurna. Goresan atau lubang yang dalam akan melewati O-ring. Udara akan mengalir melalui goresan dan keluar dari kerah.

Selang untuk Perlengkapan Push On

Batang berduri mengabaikan diameter luar sepenuhnya. Sebaliknya, mereka memerlukan pencocokan diameter dalam (ID) yang tepat.

Desain ini bekerja paling baik dengan bahan yang sangat elastis. Anda harus menentukan Karet, Silikon, PVC lembut, atau Poliuretan dengan durometer rendah. Bahannya harus meregang secara signifikan tanpa sobek. Jika Anda memaksakan pipa kaku melewati duri, pipa tersebut tidak akan meregang dengan baik. Teknisi sering kali melakukan pelunakan termal yang berbahaya dengan menggunakan senapan panas. Saat plastik kaku mendingin, penyusutannya tidak merata. Pemasangan yang tidak tepat ini pasti akan mengakibatkan keretakan tegangan dan putusnya saluran listrik seiring berjalannya waktu.

Matriks Pemilihan Bahan Pneumatik

Efisiensi Perakitan dan Dampak Biaya Tenaga Kerja

Departemen teknik sering kali mengabaikan tenaga kerja perakitan. Namun, waktu pemasangan berdampak langsung pada anggaran proyek dan keluaran pabrik.

Kecepatan Instalasi

Fasilitas produksi mengukur efisiensi perakitan dalam takt time. Koneksi yang lebih cepat menghasilkan volume produksi harian yang lebih tinggi.

Fitting dorong menyediakan koneksi instan. Para pekerja sebenarnya hanya mendorong tabung itu ke dalam pelabuhan. Anda tidak memerlukan alat apa pun. Anda menghindari sealant benang yang berantakan. Metodologi cepat ini terbukti ideal untuk jalur perakitan OEM bervolume tinggi. Produsen menghemat ribuan jam kerja setiap tahunnya.

Sebaliknya, desain selang-selang memperlambat jalur perakitan. Mendorong karet kencang di atas duri kuningan memerlukan tenaga manual yang besar. Pekerja menderita kelelahan tangan. Instalasi yang rumit sering kali memerlukan alat perakitan khusus. Tim sering kali menggunakan air sabun atau pelumas yang disetujui untuk menggeser selang ke batang. Gesekan manual ini secara inheren membatasi kecepatan produksi.

Pemeliharaan dan Pemutusan

Perbaikan sistem mengganggu jadwal pabrik. Pemutusan sambungan yang cepat meminimalkan waktu henti operasional yang mahal.

• Penghapusan instan: Sistem push-to-connect terputus secara instan. Anda cukup menekan kerah pelepas bagian luar. Tindakan ini menarik kembali cincin pegangan logam. Anda dapat menarik keluar pipa dengan mudah. Anda dapat menggunakan kembali tabung tersebut jika Anda membuat potongan persegi yang baru di ujungnya.

• Ekstraksi yang sulit: Sambungan berduri melawan selama pelepasan. Memori selang menjepit secara agresif di sekitar logam. Menjadi sangat sulit untuk dilakukan. Dalam kebanyakan kasus, tim pemeliharaan harus memotong selang secara memanjang dengan pisau serbaguna. Proses destruktif ini meningkatkan waktu pemeliharaan. Anda juga harus menyediakan panjang selang pengganti selama perbaikan rutin.

Kepatuhan Industri dan Aplikasi Khusus

Industri tertentu mewajibkan standar peraturan yang ketat. Anda harus menyelaraskan pilihan pneumatik Anda dengan pedoman federal.

Pertimbangan DOT (Departemen Perhubungan).

Kendaraan komersial memerlukan sistem rem udara yang aman dari kegagalan. Kedua gaya tersebut dapat memenuhi standar FMVSS 106 yang ketat, namun mencapai kepatuhan secara berbeda.

Duri komersial standar menggunakan kerah berkerut yang tebal untuk menjamin retensi selang di bawah getaran sasis yang parah. Model push-to-connect yang disetujui DOT menggunakan pendekatan berbeda. Mereka termasuk dukungan tabung kuningan internal tertentu. Sisipan kecil ini mencegah pipa rem udara nilon agar tidak roboh di bawah cincin pegangan. Tanpa selongsong penyangga internal ini, model push-to-connect standar tetap ilegal untuk digunakan di jalan raya.

Ruang Bersih dan Food Grade (FDA/NSF)

Lingkungan sanitasi memandang sambungan pneumatik sebagai potensi bahaya kontaminasi. Bakteri berkembang biak di celah mikroskopis.

Duri yang ditekan menimbulkan risiko celah yang signifikan. Selang yang tidak dijepit dengan benar akan menimbulkan rongga kecil antara karet dan batang logam. Cairan pencuci memaksa bakteri masuk ke celah ini. Bakteri berkembang biak dengan cepat. Akibatnya, pengolah makanan jarang menggunakan duri standar di zona percikan.

Desain push-to-connect menangani pencucian dengan lebih baik, asalkan Anda menentukannya dengan benar. Model kuningan standar akan cepat terkorosi di bawah pembersih kaustik yang keras. Anda harus menentukan badan baja tahan karat 316L. Selain itu, Anda harus memastikan produsen memasang cincin-O internal food grade (seperti FKM yang sesuai dengan FDA). Bahan-bahan yang ditingkatkan ini tahan terhadap siklus sanitasi harian yang agresif.

Daftar Periksa Kepatuhan Sanitasi

Kerangka Keputusan: Menentukan Pemasangan yang Tepat

Insinyur harus menyeimbangkan tuntutan kinerja dengan kenyataan pemeliharaan. Gunakan kerangka kerja berikut untuk memandu spesifikasi pembelian Anda.

Pilih Fitting Dorong Saat:

Anda harus memprioritaskan desain tube-in untuk mesin modern, statis, dan modular. Mereka unggul dalam skenario operasional tertentu.

• Pemeliharaan sistem memerlukan pemutusan sambungan yang sering dan pemecahan masalah yang cepat.

• Ruang sangat dibatasi. Tata letak manifold yang ringkas tidak memberikan ruang untuk kunci pas atau alat crimping.

• Jam kerja perakitan menentukan anggaran proyek. Anda harus meminimalkan waktu pemasangan di lantai pabrik.

• Rute tubing tetap didukung dan diamankan dengan baik. Perutean yang tepat mencegah pemuatan samping yang berbahaya di dekat port koneksi.

Pilih Fitting Push On Saat:

Anda harus menggunakan desain berduri untuk instalasi yang menghukum, dinamis, dan permanen. Mereka bertahan dalam kondisi yang menghancurkan cincin-O.

• Aplikasi ini melibatkan getaran berat yang terus menerus. Perkakas ujung lengan robotika dan alat berat bergerak menuntut gesekan mekanis yang aman.

• Anda harus menggunakan selang yang sangat lembut dan sangat fleksibel. Karet lembut menavigasi radius tikungan yang ketat dan dinamis dengan mudah.

• Sambungan tersebut berfungsi sebagai instalasi permanen. Anda ingin memprioritaskan ketahanan terhadap gangguan untuk menghentikan modifikasi bidang yang tidak sah.

• Suhu sekitar berfluktuasi secara liar, sehingga menimbulkan risiko terhadap segel polimer standar.

Kesimpulan

Pilihan antara dua teknologi berbeda ini bukanlah tentang mana yang lebih baik secara obyektif. Keberhasilan bergantung sepenuhnya pada kesesuaian perangkat keras dengan realitas operasional Anda. Anda harus mengevaluasi jadwal pemeliharaan sistem Anda, antisipasi variabel tekanan, dan bahan polimer pilihan.

Untuk memaksimalkan keandalan, prioritaskan tiga langkah yang dapat ditindaklanjuti berikut. Pertama, petakan getaran mekanis yang akan dialami saluran Anda. Kedua, audit durometer pipa yang Anda rencanakan untuk memastikan kompatibilitas fisik. Ketiga, hitung frekuensi pemutusan saluran yang diharapkan. Kami mendorong Anda untuk meninjau parameter aplikasi spesifik Anda secara menyeluruh. Minta komponen sampel dari pemasok Anda. Lakukan tes bangku untuk memverifikasi kekuatan penahan dan kecepatan perakitan sebelum menyelesaikan cetak biru pneumatik Anda.

Pertanyaan Umum

Q: Bagaimana Anda mengidentifikasi push in fitting yang ada vs. push on fitting di lapangan?

J: Isyarat visual dengan mudah memisahkan kedua desain. Kerah pelepas di bagian luar menunjukkan konfigurasi push-in. Anda akan melihat cincin plastik atau logam di sekitar titik masuk tabung. Sebaliknya, selang yang direntangkan di atas tonjolan menunjukkan gaya tekan. Anda mungkin juga melihat penjepit eksternal atau ferrule berkerut yang mengamankan sambungan.

T: Dapatkah saya menggunakan kembali pipa dengan fitting dorong?

A: Ya, Anda dapat menggunakan kembali tabung tersebut. Namun, Anda harus membuat potongan persegi yang baru pada ujung pipa terlebih dahulu. Cincin pegangan internal fitting akan menggores plastik selama penyisipan awal. Alur dalam ini akan melewati cincin-O jika dimasukkan kembali secara langsung. Memotong bagian yang rusak memastikan permukaan penyegelan yang benar-benar baru.

Q: Mengapa udara yang ditekan pada fitting saya bocor?

J: Kebocoran mikro disebabkan oleh tiga penyebab umum. Pertama, operator tidak boleh mendorong pipa melewati cincin-O internal. Kedua, bagian luar pipa yang tergores dalam memungkinkan udara melewati segel. Akhirnya, tegangan beban samping yang parah dapat membengkokkan tabung secara agresif. Ketegangan lateral ini mendistorsi segel melingkar dan langsung menciptakan jalur kebocoran.

T: Apakah alat kelengkapan dorong memerlukan klem selang?

J: Sistem bertekanan rendah sering kali hanya mengandalkan gesekan material saja. Selang secara alami mencengkeram duri dengan erat. Namun, lingkungan bertekanan tinggi menuntut keamanan ekstra. Kerah, kerutan, atau klem eksternal sangat diperlukan demi keselamatan dan kepatuhan. Sistem fluida yang mengalami lonjakan suhu juga memerlukan penjepit mekanis untuk mencegah ledakan mendadak.
