현대의 공압 회로는 자동화된 프로그래밍 가능 논리 컨트롤러에 크게 의존합니다. 고속 솔레노이드는 일일 생산 순서를 쉽게 구동합니다. 그러나 기계적 수동 제어는 여전히 절대 타협할 수 없는 요구 사항입니다. 시스템 안전, 국부적인 운영, 일상적인 유지 관리 작업에 필요합니다.
엔지니어가 잘못된 수동 격리 방법을 선택하면 즉각적인 압력 강하가 발생합니다. 열악한 잠금/태그아웃 기능은 작업자 안전을 직접적으로 위협합니다. 이 실패로 인해 중요한 기계 개입 중에 작업자 오류가 발생할 가능성도 높아집니다. 잘못된 구성 요소를 선택하면 전체 항공 네트워크에 숨겨진 위험이 발생합니다.
우리는 엔지니어와 조달 관리자에게 필요한 정보를 제공하기 위해 이 포괄적인 가이드를 만들었습니다. 이러한 구성요소를 평가하기 위한 명확한 의사결정 프레임워크를 얻게 됩니다. 작동 유형을 정확하게 지정하기 위해 실행 가능한 전략을 살펴보겠습니다. 유량 및 배기 관리를 이해함으로써 산업용 공압 회로가 매우 효율적이고 엄격하게 안전한 상태로 유지되도록 할 수 있습니다.
주요 시사점
전략적 배치: 수동 격리 및 방향 제어는 OSHA 규정 준수 및 시스템 유지 관리의 기초입니다.
선택 논리: 작동 유형(예: 레버 대 수동 슬라이드 밸브)은 작업자의 물리적 환경 및 작업 흐름과 직접적으로 일치해야 합니다.
성능 지표: 정확한 Cv(유량 계수) 크기 조정은 시스템 병목 현상과 효율성 손실을 방지합니다.
위험 완화: 멈춤쇠, 잠금 장치 및 올바른 배기 경로를 지정하면 우발적인 작동과 위험하게 갇힌 압력을 방지할 수 있습니다.
지역화된 수동 공기 제어를 위한 비즈니스 사례
엔지니어들은 종종 공압 시스템을 과도하게 자동화합니다. 모든 방향 기능을 중앙 PLC에 연결합니다. 자동화로 인해 사이클 속도가 향상되지만 국지적인 유지 관리 중에는 작업자가 취약해집니다. 기계 수준에서는 전용 물리적 제어가 필요합니다.
자동화 격차 해소

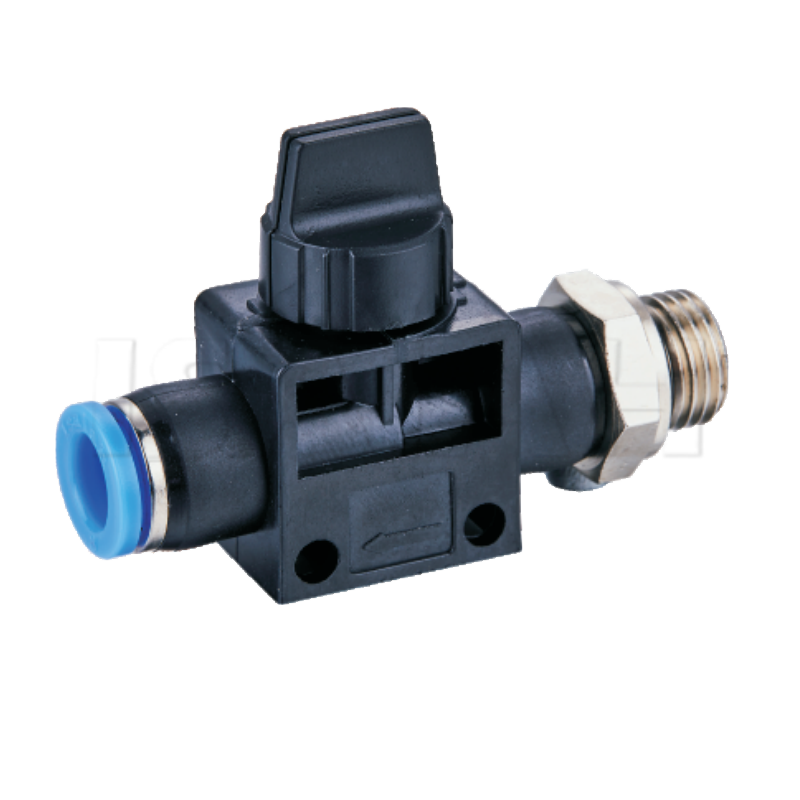

PLC 제어가 비실용적이거나 안전하지 않은 것으로 판명되는 상황이 많이 있습니다. 원격 워크스테이션에는 안정적인 전기 인프라가 부족한 경우가 많습니다. 대규모 시설 전체에 솔레노이드 네트워크를 배선하면 자본이 낭비됩니다. 레거시 기계 개조에도 주요 통합 장애물이 있습니다. 오래된 기계식 프레스를 업그레이드하려면 간단하고 견고한 공압 입력이 필요합니다. 올바르게 지정됨 핸드 밸브는 이러한 자동화 격차를 해소합니다. 즉각적인 물리적 제어를 제공합니다. 작업자는 클램핑 실린더나 블로우오프 노즐을 즉시 작동시킬 수 있습니다. 이러한 기능을 추가하기 위해 소프트웨어 로직을 다시 작성할 필요는 없습니다.
안전 및 규정 준수(LOTO)
직업 안전 의무에는 적절한 운동 에너지 격리가 필요합니다. OSHA 표준 29 CFR 1910.147은 유해 에너지를 엄격하게 규제합니다. 공압 시스템은 엄청난 양의 압축 위치 에너지를 저장합니다. 전기 스위치를 차단해도 갇힌 공기는 배출되지 않습니다. 믿을 수 있는 여기서 핸드 컨트롤 밸브는 중요한 역할을 합니다. 들어오는 공기 공급을 안전하게 차단합니다. 더 중요한 것은 검증 가능한 배기 포트를 갖추고 있어야 한다는 것입니다. 이 포트는 하류 압력을 대기로 배출합니다. 그런 다음 운영자는 밸브 핸들에 물리적 자물쇠를 부착할 수 있습니다. 이는 누구도 실수로 기계에 전원을 다시 공급하는 일이 없도록 보장합니다.
문제 해결 및 유지 관리
유지보수 기술자는 누출을 자주 진단하거나 마모된 씰을 교체합니다. 시설에 인라인 수동 제어 장치가 없으면 기술자는 엄청난 문제에 직면하게 됩니다. 전체 주 압축기 라인을 차단해야 합니다. 이로 인해 모든 공장 생산이 중단됩니다. 전략적으로 현지화된 제어로 이 문제가 완전히 해결됩니다. 특정 회로 분기를 격리할 수 있습니다. 한 기계는 오프라인 상태가 되고 나머지 시설은 완벽하게 작동합니다.
피해야 할 일반적인 실수:
격리 밸브에 배기 기능을 지정하지 못했습니다.
수동 제어 장치를 작동 지점에서 너무 멀리 배치합니다.
공압 에너지를 덤프하기 위해 소프트웨어 E-stop에만 의존합니다.
솔루션 카테고리 평가: 작동 메커니즘
작동 선택에 따라 작업자가 안전하게 상호 작용하는 방법이 결정됩니다. 인체공학과 기계적 피드백은 매우 중요합니다. 운영자의 물리적 환경을 면밀히 평가해야 합니다.
레버 및 토글 밸브
레버 작동은 가장 강력한 시각적, 촉각적 피드백을 제공합니다. 운영자는 레버를 보고 즉시 상태를 알 수 있습니다.
최적의 용도: 뚜렷한 운전자 피드백이 필요한 복잡한 방향 제어. 복동 실린더용 5/2방향 또는 5/3방향 구성에서 탁월한 성능을 발휘합니다.
평가 참고 사항: 기계적 내구성을 주의 깊게 평가합니다. 고주파수 작업은 인체공학적 부담을 유발합니다. 무거운 레버로 인해 작업자가 빨리 지치게 됩니다. 더 가볍고 빠른 전환이 필요한 경우 토글 메커니즘을 선택하십시오.
수동 슬라이드 밸브
슬라이드 메커니즘은 매우 효율적인 프로필을 제공합니다. 중앙 배럴을 따라 외부 슬리브를 밀어 넣기만 하면 됩니다.
최적의 용도: 간단한 인라인 3/2방향 온/오프 격리. 이는 신속한 소진 기능을 제공합니다.
평가 참고 사항: 이 장치는 매우 비용 효율적이고 공간 절약적입니다. 그러므로, 수동 슬라이드 밸브는 단단한 공압 캐비닛에 완벽하게 맞습니다. 그러나 씰이 마모되는 경향이 있습니다. 과도한 동압 하에서 작동하지 마십시오. 오염된 공기는 또한 내부 O-링의 성능을 빠르게 저하시킵니다.
푸시 버튼은 신속한 인간 입력을 위한 표준 인터페이스 역할을 합니다. 최소한의 교육만 필요하며 빠른 응답 시간을 제공합니다.
핸드 밸브 지정을 위한 주요 평가 기준
수동 제어 장치를 선택하려면 심층적인 기술 조사가 필요합니다. 물리적인 모양만을 기준으로 구성 요소를 선택할 수는 없습니다. 성능 지표는 시스템 안정성을 나타냅니다.
유량(Cv 등급) 대 포트 크기
많은 엔지니어가 심각한 크기 조정 오류를 범합니다. 그들은 스레드 크기가 일치하면 충분한 공기 흐름이 보장된다고 가정합니다. 수동 밸브의 1/4' NPT 포트는 실린더의 1/4' NPT 포트와 동일하지 않습니다. 내부 오리피스 크기에 따라 실제 유량이 결정됩니다. 이 측정항목을 Cv 등급이라고 합니다.
Cv 등급을 불충분하게 지정하면 실린더가 고갈됩니다. 작동 시간이 극적으로 증가합니다. 주기 시간이 단축되고 생산 속도가 느려집니다. 실린더 용량과 원하는 스트로크 속도를 기준으로 필요한 유량을 계산해야 합니다. 다운스트림 튜빙의 마찰 손실을 보상하기 위해 항상 수동 제어 장치의 크기를 약간 크게 설정하십시오.
밸브 구성 및 논리
필요한 정확한 공압 경로를 계획해야 합니다. 중립 상태에서 시스템이 어떻게 반응해야 하는지 이해합니다. NC(상시 닫힘) 구성은 작동될 때까지 공기를 차단합니다. NO(정상 개방) 오류 상태는 운영자가 개입할 때까지 지속적인 공기를 허용합니다.
필요한 경로를 결정하는 것이 중요합니다.
2/2-way(단순 차단): 기본적인 흐름 중단을 제공합니다. 하류 공기를 배출하지 않습니다. 안전 격리를 위해 절대 사용하지 마십시오.
3/2방향(배기 차단): 흐름을 차단하고 갇힌 공기를 배출합니다. 이는 안전한 LOTO 애플리케이션에 대한 업계 표준을 나타냅니다.
5포트 구성: 이는 복동 실린더를 제어합니다. 두 개의 배기 경로와 두 개의 공급 경로를 동시에 관리합니다.
재료 선택 및 환경 호환성
귀하의 운영 환경에 따라 건축 자재가 결정됩니다. 클린룸에 완벽하게 적합한 밸브는 주조소에서는 실패합니다.
재료 유형 |
이상적인 환경 |
주요 장점 |
일반적인 제한사항 |
놋쇠 |
중공업, 일반 옥외 |
높은 내충격성, 우수한 내구성 |
중량급, 특정 산에 취약함 |
스테인레스 스틸 |
식품 가공, 세척 구역 |
최대 내식성, 극한의 온도 내성 |
초기 조달 가격이 더 높음 |
폴리머/복합체 |
실내 조립 라인 청소, 로봇 공학 |
경량, 저부식, 경제성 |
높은 충격과 극심한 열에 취약함 |
구현 현실 및 채택 위험
완벽하게 지정된 구성 요소라도 설치 중에 오류가 발생합니다. 작업자와 기계공이 현실 세계에서 어떻게 상호 작용할지 예상해야 합니다.
운전자 오류 및 우발적인 작동
공장 현장은 바쁘고 예측할 수 없는 환경입니다. 작업자들은 무거운 도구를 들고 자재를 끊임없이 운반합니다. 우발적인 충돌은 매일 발생합니다. 의도하지 않은 작동의 위험을 완화해야 합니다.
물리적 밸브 가드가 표류 충격을 차단합니다. 강력한 작동력 임계값에는 고의적인 인간 의도가 필요합니다. 스프링 리턴 안전 장치를 구현할 수도 있습니다. 작업자가 레버를 떨어뜨리면 스프링이 즉시 시스템을 중립의 안전한 위치로 되돌립니다. 이는 폭주하는 기계를 방지합니다.
구성요소 호환성
일치하지 않는 스레드로 인해 심각한 누출이 발생합니다. 이러한 누출을 방지하려면 피팅 표준을 엄격하게 준수해야 합니다. 밸브 포트 유형 간의 호환성을 보장해야 합니다. NPT(National Pipe Thread)와 BSPP(British Standard Pipe Parallel)를 혼합하는 것은 빈번한 실수입니다. 비슷해 보이지만 나사산 피치가 다릅니다. 힘을 가하면 실이 벗겨지고 미세한 균열이 발생합니다.
올바른 나사 밀봉제를 주의해서 사용하십시오. 액체 실런트는 탁월한 보호 기능을 제공하지만 과도하게 도포하면 내부 스풀이 막힙니다. 테프론 테이프는 자주 찢어집니다. 작은 테이프 조각이 하류로 이동하여 민감한 공압 툴링을 파괴합니다.
배기가스 관리
3/2 및 5/2 밸브의 음소거되지 않은 배기는 심각한 위험을 초래합니다. 대기 중으로 빠르게 팽창하는 압축 공기는 귀청이 터질 듯한 소음을 발생시킵니다. 갑작스러운 폭발은 쉽게 100데시벨을 초과합니다. OSHA는 직업적 소음 노출 수준(dBA 제한)을 엄격하게 규제합니다. 장기간 노출되면 영구적인 청력 손상이 발생합니다.
모든 배기 포트에 소결 청동 또는 플라스틱 소음기를 지정해야 합니다. 소음기는 배출되는 공기를 확산시킵니다. 데시벨 등급을 규정 준수 수준으로 낮춥니다. 이 소음기를 정기적으로 검사하십시오. 시간이 지남에 따라 오일 증기와 먼지가 다공성 물질을 막습니다. 막힌 소음기는 배기 흐름을 제한하여 실린더 후퇴 속도를 늦춥니다.
후보 목록 작성 논리 및 조달 다음 단계
조달팀에는 구조화된 접근 방식이 필요합니다. 여러 카탈로그에서 임의의 구성 요소를 구입하면 혼란이 발생합니다. 안정적인 공압 인프라를 구축하려면 통일된 전략이 필요합니다.
표준화
단일 시설에 밸브 제조업체가 혼합되어 있으면 막대한 숨겨진 운영 부담이 발생합니다. 유지보수 팀은 이를 따라가기 위해 고군분투하고 있습니다. 표준화는 이 문제를 해결합니다.
표준화하면 예비 부품 재고가 늘어나는 현상이 줄어듭니다. 10개의 서로 다른 수리 키트를 비축할 필요는 없습니다. 훈련 불일치도 사라집니다. 기술자는 하나의 특정 모델을 재구축하는 방법을 정확하게 배웁니다. 보다 빠르고 안전하게 수리를 수행합니다. 균일한 제어판 레이아웃으로 작업자의 혼란이 줄어듭니다. 모든 기계가 정확히 동일한 인터페이스를 사용하면 긴급 상황 발생 시 주저함이 사라집니다.
벤더 평가
모든 공급업체가 동일한 가치를 제공하는 것은 아닙니다. 제품 사양을 넘어 공급업체를 평가해야 합니다.
CAD 파일 가용성을 평가합니다. 엔지니어는 원활한 시스템 설계 통합을 위해 3D 모델에 즉시 액세스해야 합니다. 문서의 명확성도 그만큼 중요합니다. 명확한 흐름도와 차원표를 찾으세요. 마지막으로 수리 키트의 가용성을 우선시하십시오. 일부 제조업체는 밀봉된 일회용 제품만 판매합니다. 고품질 산업 공급업체는 교체용 스풀과 씰을 제공합니다. 이를 통해 유지 관리 팀은 구성 요소 수명을 효율적으로 연장할 수 있습니다.
실행 가능한 다음 단계
안전 감사가 실패할 때까지 기다리지 마십시오. 현재 공압 회로도를 즉시 감사하십시오. 오늘 공장 현장을 걸어보세요. 기술자가 기압을 격리하는 데 어려움을 겪는 영역을 식별합니다. 적절한 배기 기능이 부족한 기존 기계를 찾으십시오. 사고가 발생하기 전에 취약한 노드를 업그레이드하세요.
결론
시스템 신뢰성을 달성하려면 신중한 균형이 필요합니다. 자동화된 효율성을 수동 안전 프로토콜과 완벽하게 병합해야 합니다. 현지화된 제어 구성요소는 나중에 고려되는 것이 아닙니다. 이는 유지보수 인력을 위한 최전선 방어선입니다.
작업자의 인체공학적 현실에 맞는 작동 메커니즘을 선택하십시오.
하류 공기 부족을 방지하기 위해 정확한 Cv 등급을 계산합니다.
배기 관리를 결코 무시하지 마십시오. OSHA 준수를 유지하기 위해 소음기를 지정합니다.
구성 요소를 표준화하여 유지 관리 오류를 줄이고 재고를 간소화하세요.
핸드 밸브는 단순한 필수품이 아닙니다. 이는 엄격한 크기 조정 및 선택이 필요한 능동형 안전 및 제어 장치로 작동합니다. 정확한 크기 조정 지원을 받으려면 기술 영업팀에 문의하는 것이 좋습니다. 지금 기계식 밸브 제품 카탈로그를 다운로드하여 다음 업그레이드 프로젝트에 대한 정확한 사양을 검토하십시오.
FAQ
Q: 단일 수동 제어 밸브로 두 개의 독립적인 공압 라인을 동시에 관리할 수 있습니까?
A: 예, 일반적으로 이중 갱 구성, 특정 회전식 다방향 밸브를 통해 또는 단일 수동 파일럿 밸브를 사용하여 여러 개의 공기 조종 방향 밸브를 동시에 작동합니다.
Q: 공기 차단용 수동 슬라이드 밸브와 표준 볼 밸브의 차이점은 무엇입니까?
A: 슬라이드 밸브는 닫혀 있을 때 하류 압력을 배출하도록 특별히 설계된 반면(3방향 기능) 표준 볼 밸브는 종종 하류 압력을 가두어(2방향 기능) 공압 응용 분야에서 안전 위험을 초래합니다.
Q: 스프링 리턴 밸브와 디텐트 수동 밸브 중에서 어떻게 선택합니까?
A: 밸브가 안전하게 꺼져야 하는 순간 동작(예: 수동 블로우 오프, 실린더 조그)에는 스프링 리턴을 사용하십시오. 작업자가 메커니즘을 지속적으로 유지하지 않고 시스템이 상태를 유지해야 하는 경우 멈춤쇠(마찰 유지) 밸브를 사용하십시오.
