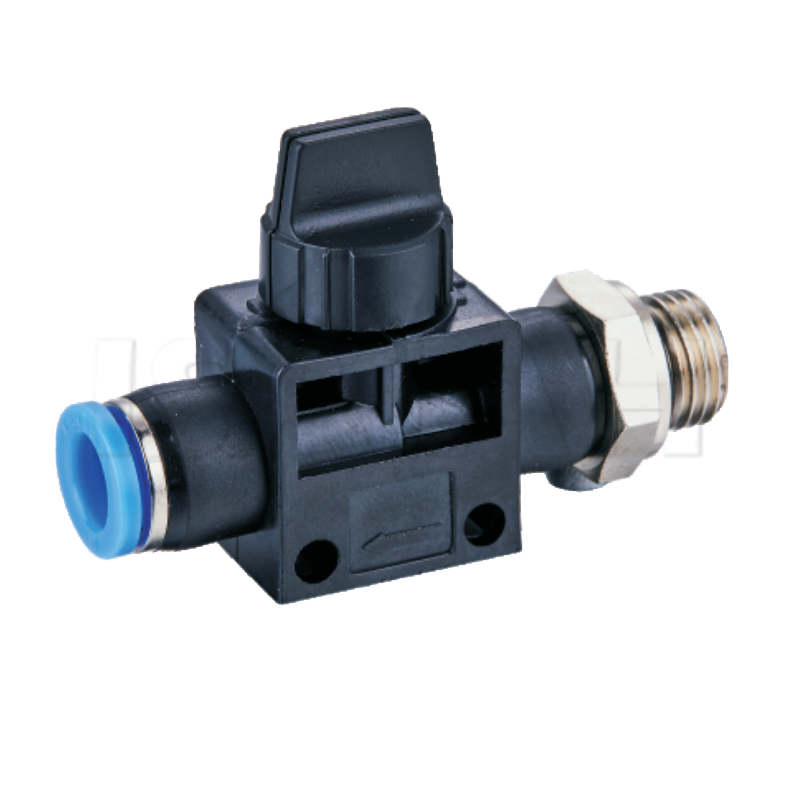

چگونه سوپاپ های دستی کنترل هوای دستی را در تجهیزات پنوماتیک بهبود می بخشند؟

مدارهای پنوماتیک مدرن به شدت به کنترل کننده های منطقی قابل برنامه ریزی خودکار متکی هستند. سلونوئیدهای پرسرعت به راحتی توالی تولید روزانه را هدایت می کنند. با این حال، کنترل دستی مکانیکی یک نیاز کاملا غیرقابل مذاکره باقی می ماند. شما به آن برای ایمنی سیستم، عملیات محلی، و کارهای تعمیر و نگهداری معمول نیاز دارید.

هنگامی که مهندسان روش ایزوله دستی اشتباه را انتخاب می کنند، افت فشار فوری را معرفی می کنند. قابلیت‌های lockout/tagout ضعیف مستقیماً ایمنی کارگران را به خطر می‌اندازد. این شکست همچنین احتمال خطای اپراتور را در طول مداخلات حیاتی ماشین افزایش می دهد. انتخاب جزء اشتباه خطرات پنهانی را در کل شبکه هوایی شما ایجاد می کند.

ما این راهنمای جامع را برای تجهیز مهندسان و مدیران تدارکات ایجاد کردیم. شما یک چارچوب تصمیم گیری روشن برای ارزیابی این مؤلفه ها به دست خواهید آورد. ما استراتژی‌های عملی را برای تعیین دقیق انواع تحریک بررسی خواهیم کرد. با درک ظرفیت‌های جریان و مدیریت اگزوز، مطمئن می‌شوید که مدارهای پنوماتیک صنعتی شما بسیار کارآمد و کاملاً ایمن هستند.

خوراکی های کلیدی

• مکان‌یابی استراتژیک: جداسازی دستی و کنترل جهت‌گیری برای انطباق با OSHA و نگهداری سیستم، اساسی است.

• منطق انتخاب: نوع فعال سازی (به عنوان مثال، اهرم در مقابل شیرهای کشویی دستی) باید مستقیماً با محیط فیزیکی و گردش کار اپراتور هماهنگ باشد.

• معیارهای عملکرد: اندازه گیری دقیق Cv (ضریب جریان) از تنگناهای سیستم و تلفات کارایی جلوگیری می کند.

• کاهش خطر: مشخص کردن محفظه ها، مکانیسم های قفل و مسیرهای صحیح اگزوز از تحریک تصادفی و فشار به دام افتاده خطرناک جلوگیری می کند.

مورد تجاری برای کنترل دستی هوای محلی

مهندسان اغلب سیستم های پنوماتیک را بیش از حد خودکار می کنند. آنها هر تابع جهت را به یک PLC مرکزی متصل می کنند. در حالی که اتوماسیون سرعت چرخه را بهبود می بخشد، اپراتورها را در طول تعمیر و نگهداری محلی آسیب پذیر می کند. شما به کنترل فیزیکی اختصاصی در سطح ماشین نیاز دارید.

پل زدن شکاف های اتوماسیون

موقعیت های زیادی وجود دارد که کنترل PLC غیرعملی یا ناامن است. ایستگاه های کاری از راه دور اغلب فاقد زیرساخت های الکتریکی قابل اعتماد هستند. سیم کشی یک شبکه برقی در سراسر یک تأسیسات بزرگ باعث هدر رفتن سرمایه می شود. بهسازی‌های قدیمی ماشین‌آلات نیز موانع عمده‌ای را در ادغام ایجاد می‌کنند. ارتقاء پرس های مکانیکی قدیمی به ورودی های پنوماتیک ساده و قوی نیاز دارد. به درستی مشخص شده است شیرهای دستی این شکاف اتوماسیون را پر می کنند. آنها کنترل فیزیکی فوری را فراهم می کنند. اپراتورها می توانند سیلندرهای گیره یا نازل های دمنده را فوراً راه اندازی کنند. برای افزودن این توابع نیازی به بازنویسی منطق نرم افزار ندارید.

ایمنی و انطباق (LOTO)

الزامات ایمنی شغلی مستلزم جداسازی مناسب انرژی جنبشی است. استاندارد OSHA 29 CFR 1910.147 انرژی های خطرناک را به شدت تنظیم می کند. سیستم های پنوماتیک مقادیر زیادی انرژی پتانسیل فشرده را ذخیره می کنند. خاموش کردن کلید برق، هوای محبوس شده را تخلیه نمی کند. قابل اعتماد شیرهای کنترل دستی در اینجا نقش مهمی دارند. آنها منبع هوای ورودی را ایمن جدا می کنند. مهمتر از آن، آنها باید دارای پورت های اگزوز قابل تایید باشند. این پورت ها فشار پایین دست را به جو کاهش می دهند. سپس اپراتورها می توانند قفل های فیزیکی را به دسته شیر وصل کنند. این تضمین می کند که هیچ کس نمی تواند به طور تصادفی دستگاه را مجدداً روشن کند.

عیب یابی و تعمیر و نگهداری

تکنسین های تعمیر و نگهداری اغلب نشتی ها را تشخیص می دهند یا مهر و موم های فرسوده را تعویض می کنند. اگر یک مرکز فاقد کنترل های دستی درون خطی باشد، تکنسین ها با مشکل بزرگی مواجه می شوند. آنها باید کل خط اصلی کمپرسور را خاموش کنند. این امر تمام تولیدات کارخانه را متوقف می کند. کنترل موضعی استراتژیک این مشکل را به طور کامل حل می کند. می توانید شاخه های مدار خاصی را جدا کنید. یک دستگاه آفلاین می شود در حالی که بقیه امکانات کاملاً کار می کند.

اشتباهات رایجی که باید از آنها اجتناب کنید:

• عدم تعیین عملکرد اگزوز در شیر ایزوله.

• قرار دادن کنترل های دستی خیلی دور از محل کار.

• برای تخلیه انرژی پنوماتیک صرفاً به نرم افزار E-Stops متکی است.

ارزیابی راه حل دسته بندی ها: مکانیسم های فعال سازی

انتخاب فعال سازی شما نحوه تعامل ایمن اپراتور را دیکته می کند. ارگونومی و بازخورد مکانیکی بسیار مهم است. شما باید محیط فیزیکی اپراتور را از نزدیک ارزیابی کنید.

شیرهای اهرمی و تعویضی

فعال سازی اهرم قوی ترین بازخورد بصری و لمسی را ارائه می دهد. یک اپراتور می تواند به یک اهرم نگاه کند و فوراً از وضعیت آن مطلع شود.

• بهترین برای: کنترل جهت پیچیده که نیاز به بازخورد متمایز اپراتور دارد. آنها در تنظیمات 5/2 یا 5/3 جهته برای سیلندرهای دوطرفه برتری دارند.

• نکته ارزیابی: دوام مکانیکی را به دقت ارزیابی کنید. عملیات با فرکانس بالا باعث ایجاد فشار ارگونومیک می شود. یک اهرم سنگین اپراتور را به سرعت خسته می کند. یک مکانیسم جابجایی برای نیازهای سوئیچینگ سبکتر و سریعتر انتخاب کنید.

شیرهای کشویی دستی

مکانیسم های اسلاید نمایه ای بسیار ساده ارائه می دهند. شما به سادگی آستین بیرونی را در امتداد بشکه مرکزی فشار دهید.

• بهترین برای: عایق بندی روشن/خاموش 3/2 طرفه ساده و خطی. آنها قابلیت های خسته کننده سریع را ارائه می دهند.

• نکته ارزیابی: این واحدها بسیار مقرون به صرفه و صرفه جویی در فضا هستند. بنابراین، شیرهای کشویی دستی کاملاً در کابینت های پنوماتیک محکم قرار می گیرند. با این حال، آنها مستعد سایش مهر و موم هستند. آنها را تحت فشار دینامیکی بیش از حد کار نکنید. هوای آلوده همچنین حلقه های داخلی آنها را به سرعت تخریب می کند.

دریچه های فشاری و قارچ

دکمه های فشاری به عنوان رابط استاندارد برای ورودی سریع انسان عمل می کنند. آنها به حداقل آموزش نیاز دارند و زمان پاسخ سریع را ارائه می دهند.

• بهترین برای: توقف های اضطراری (E-stop) و ورودی های باینری ساده شده. سر قارچ های بزرگ اهداف آسانی را برای دست های دستکش دار در مواقع اضطراری فراهم می کند.

• نکته ارزیابی: به الزامات نصب پانل توجه کنید. شما باید گیره های مناسب برای مدارهای ایمنی را مشخص کنید. عملکردهای فشار به قفل و چرخش به رها کردن از دور زدن موقت حالت توقف اضطراری توسط اپراتورها جلوگیری می کند.

معیارهای ارزیابی کلیدی برای تعیین شیرهای دستی

انتخاب یک دستگاه کنترل دستی نیاز به بررسی دقیق فنی دارد. شما نمی توانید فقط یک جزء را بر اساس ظاهر فیزیکی آن انتخاب کنید. معیارهای عملکرد، قابلیت اطمینان سیستم را دیکته می کنند.

ظرفیت جریان (رتبه Cv) در مقابل اندازه پورت

بسیاری از مهندسان یک خطای اندازه گیری بحرانی مرتکب می شوند. آنها فرض می کنند که اندازه های نخ مطابق جریان هوای کافی را تضمین می کند. یک پورت NPT 1/4 در یک شیر دستی برابر با یک درگاه NPT 1/4 در یک سیلندر نیست. اندازه دهانه داخلی ظرفیت جریان واقعی را تعیین می کند. این معیار به عنوان رتبه بندی Cv شناخته می شود.

اگر درجه بندی Cv کافی را مشخص نکنید، سیلندر را گرسنگی می دهید. زمان فعال سازی به طور چشمگیری افزایش می یابد. زمان چرخه آسیب می بیند و تولید کند می شود. شما باید دبی مورد نیاز را بر اساس حجم سیلندر و سرعت ضربه مورد نظر محاسبه کنید. همیشه کنترل دستی خود را کمی بزرگتر کنید تا تلفات اصطکاک در لوله های پایین دست را جبران کنید.

پیکربندی و منطق سوپاپ

شما باید مسیرهای پنوماتیک مورد نیاز را دقیقاً ترسیم کنید. درک کنید که سیستم چگونه باید در یک حالت خنثی واکنش نشان دهد. تنظیمات معمولی بسته (NC) هوا را تا زمانی که فعال شود مسدود می کند. حالت های شکست معمولی باز (NO) اجازه می دهد هوای مداوم تا زمانی که اپراتور مداخله کند.

تعیین مسیرهای لازم حیاتی است:

1. 2/2 طرفه (خاموش ساده): اینها وقفه اساسی جریان را ایجاد می کنند. آنها هوای پایین دست را تخلیه نمی کنند. هرگز از آنها برای جداسازی ایمنی استفاده نکنید.

2. 3/2 طرفه (خاموش با اگزوز): این جریان را قطع می کند و هوای محبوس را تخلیه می کند. آنها استاندارد صنعتی را برای برنامه های ایمن LOTO نشان می دهند.

3. تنظیمات 5 پورت: این سیلندرهای دو عملکرده را کنترل می کنند. آنها دو مسیر اگزوز و دو مسیر عرضه را به طور همزمان مدیریت می کنند.

انتخاب مواد و سازگاری با محیط

محیط عملیاتی شما مواد ساخت و ساز را دیکته می کند. دریچه ای که کاملاً برای اتاق تمیز مناسب است در ریخته گری از کار می افتد.

واقعیت های پیاده سازی و ریسک های پذیرش

حتی اجزای کاملاً مشخص شده در حین نصب خراب می شوند. شما باید پیش‌بینی کنید که اپراتورها و مکانیک‌ها چگونه در دنیای واقعی تعامل خواهند داشت.

خطای اپراتور و فعال سازی تصادفی

طبقات کارخانه محیط های شلوغ و غیرقابل پیش بینی هستند. کارگران ابزار سنگین حمل می کنند و مواد را دائما جابجا می کنند. برآمدگی های تصادفی روزانه اتفاق می افتد. شما باید خطر تحریک ناخواسته را کاهش دهید.

حفاظ های فیزیکی دریچه مانع از برخوردهای سرگردان می شوند. آستانه های سنگین نیروی محرک نیاز به نیت عمدی انسان دارد. همچنین می توانید گاوصندوق های برگشت فنری را پیاده سازی کنید. اگر کارگری اهرم را رها کند، فنر فوراً سیستم را به حالت خنثی و ایمن باز می‌گرداند. این از ماشین آلات فراری جلوگیری می کند.

سازگاری کامپوننت

رزوه های نامتناسب باعث نشتی مخرب می شود. جلوگیری از این نشت ها مستلزم رعایت دقیق استانداردهای مناسب است. باید از سازگاری بین انواع پورت سوپاپ اطمینان حاصل کنید. مخلوط کردن NPT (رشته لوله ملی) و BSPP (موازی لوله استاندارد بریتانیا) یک اشتباه رایج است. آنها شبیه به هم هستند اما دارای گام های نخ متفاوت هستند. با فشار دادن آنها به هم، نخ ها را از بین می برد و باعث شکستگی های میکروسکوپی می شود.

از درزگیرهای نخ مناسب با دقت استفاده کنید. درزگیرهای مایع محافظت عالی ارائه می دهند، اما استفاده بیش از حد قرقره های داخلی را مسدود می کند. نوار تفلون اغلب خرد می شود. قطعات کوچک نوار به پایین دست می روند و ابزار حساس پنوماتیک را از بین می برند.

مدیریت اگزوز

اگزوز خاموش نشده در سوپاپ های 3/2 و 5/2 یک خطر بزرگ است. هوای فشرده که به سرعت در اتمسفر منبسط می شود، صدای کر کننده ای ایجاد می کند. یک انفجار ناگهانی به راحتی از 100 دسی بل فراتر می رود. OSHA به شدت سطوح قرار گرفتن در معرض نویز شغلی (محدودیت های dBA) را تنظیم می کند. قرار گرفتن در معرض طولانی مدت باعث آسیب دائمی شنوایی می شود.

برای هر درگاه اگزوز باید صدا خفه کن برنزی یا پلاستیکی متخلخل را مشخص کنید. صداگیرها هوای خروجی را پخش می کنند. آنها رتبه دسی بل را تا سطوح سازگار پایین می آورند. این صدا خفه کن ها را به طور مرتب بررسی کنید. بخار و گرد و غبار روغن به مرور زمان مواد متخلخل را مسدود می کند. یک صدا خفه کن مسدود شده جریان اگزوز را محدود می کند و سرعت جمع شدن سیلندر را کاهش می دهد.

مراحل بعدی منطق و تدارکات فهرست کوتاه

تیم های تدارکات به یک رویکرد ساختاریافته نیاز دارند. خرید اجزای تصادفی از چندین کاتالوگ باعث ایجاد هرج و مرج می شود. برای ایجاد یک زیرساخت پنوماتیک قابل اعتماد به یک استراتژی واحد نیاز دارید.

استانداردسازی

اختلاط تولیدکنندگان شیر در یک مرکز واحد، بارهای عملیاتی پنهان عظیمی را ایجاد می کند. تیم های تعمیر و نگهداری برای ادامه دادن تلاش می کنند. استانداردسازی این مشکل را حل می کند.

وقتی استاندارد می کنید، نفخ موجودی قطعات یدکی را کاهش می دهید. نیازی به تهیه ده کیت تعمیر مختلف ندارید. ناهماهنگی های آموزشی نیز از بین می رود. تکنسین ها دقیقا یاد می گیرند که چگونه یک مدل خاص را بازسازی کنند. آنها تعمیرات را سریعتر و ایمن تر انجام می دهند. طرح بندی یکنواخت پنل کنترل سردرگمی اپراتور را کاهش می دهد. وقتی هر ماشینی دقیقاً از رابط یکسانی استفاده می کند، در سناریوهای اضطراری تردید را از بین می برید.

ارزیابی فروشنده

همه تامین کنندگان ارزش برابر ارائه نمی دهند. شما باید تامین کنندگان را فراتر از مشخصات محصول ارزیابی کنید.

در دسترس بودن فایل CAD آنها را ارزیابی کنید. مهندسان برای یکپارچه سازی طراحی سیستم بدون درز نیاز به دسترسی فوری به مدل های سه بعدی دارند. وضوح مستندات نیز به همان اندازه اهمیت دارد. به دنبال نمودارهای جریان واضح و جداول ابعاد باشید. در نهایت، در دسترس بودن کیت های تعمیر را در اولویت قرار دهید. برخی از تولیدکنندگان فقط واحدهای مهر و موم شده و دور ریختنی را می فروشند. تامین کنندگان صنعتی با کیفیت بالا قرقره ها و مهر و موم های جایگزین را ارائه می دهند. این به تیم تعمیر و نگهداری شما اجازه می دهد تا عمر قطعه را به طور موثر افزایش دهد.

مرحله بعدی عملی

منتظر شکست ممیزی ایمنی نباشید. شماتیک پنوماتیک فعلی خود را فوراً بررسی کنید. امروز کف کارخانه خود را پیاده روی کنید. مناطقی را که تکنسین ها برای جداسازی فشار هوا تلاش می کنند، شناسایی کنید. به دنبال ماشین های قدیمی بدون قابلیت اگزوز مناسب باشید. قبل از وقوع حادثه، این گره های آسیب پذیر را ارتقا دهید.

نتیجه گیری

دستیابی به قابلیت اطمینان سیستم نیاز به یک تعادل عمدی دارد. شما باید بهره وری خودکار را به طور کامل با پروتکل های ایمنی دستی ادغام کنید. اجزای کنترل موضعی یک فکر بعدی نیستند. آنها دفاع خط مقدم برای پرسنل تعمیر و نگهداری شما هستند.

• مکانیزم فعال سازی را متناسب با واقعیت ارگونومیک اپراتور انتخاب کنید.

• برای جلوگیری از گرسنگی هوا در پایین دست، رتبه بندی دقیق Cv را محاسبه کنید.

• هرگز مدیریت اگزوز را نادیده نگیرید. خفه کن ها را برای حفظ انطباق با OSHA مشخص کنید.

• برای کاهش خطاهای تعمیر و نگهداری و ساده کردن موجودی، اجزای خود را استاندارد کنید.

شیرهای دستی فقط کالاهای اساسی نیستند. آنها به عنوان تجهیزات ایمنی و کنترل فعال عمل می کنند که به اندازه و انتخاب دقیق نیاز دارند. ما به شما توصیه می کنیم برای کمک به اندازه دقیق با تیم فروش فنی ما تماس بگیرید. امروز کاتالوگ محصولات شیر ​​مکانیکی را دانلود کنید تا مشخصات دقیق پروژه ارتقاء بعدی خود را بررسی کنید.

سوالات متداول

س: آیا یک شیر کنترل دستی می تواند دو خط پنوماتیک مستقل را به طور همزمان مدیریت کند؟

پاسخ: بله، معمولاً از طریق یک پیکربندی باند دوگانه، دریچه‌های چند طرفه دوار خاص، یا با استفاده از یک شیر خلبان دستی برای به کار انداختن چندین دریچه جهت هدایت هوا به طور همزمان.

س: تفاوت بین یک شیر کشویی دستی و یک شیر توپی استاندارد برای ایزوله هوا چیست؟

A: شیرهای کشویی به طور خاص برای تخلیه فشار پایین دست در هنگام بسته طراحی شده اند (عملکرد 3 طرفه)، در حالی که شیرهای توپی استاندارد اغلب فشار پایین دست را به دام می اندازند (عملکرد 2 طرفه) که باعث ایجاد خطر ایمنی در کاربردهای پنوماتیک می شود.

س: چگونه می توانم بین شیرهای دستی فنری برگشتی و بازدارنده انتخاب کنم؟

پاسخ: از فنر برگشتی برای اقدامات لحظه ای استفاده کنید (مثلاً دمیدن دستی، دویدن سیلندر) که در آن سوپاپ باید بدون مشکل خاموش شود. هنگامی که اپراتور به سیستم نیاز دارد تا بدون نگهداشتن مداوم مکانیسم، حالتی را حفظ کند، از شیرهای مهارکننده (اصطکاکی) استفاده کنید.
