Zavedení
V průmyslové automatizaci a pneumatických systémech rychlost, účinnost a spolehlivost určují, jak efektivně může zařízení fungovat v náročných podmínkách. A rychlý výfukový ventil je malá, ale výkonná součást navržená k urychlení vypouštění stlačeného vzduchu a pomáhá pneumatickým pohonům pracovat rychleji a lépe reagovat. Snížením protitlaku a umožněním úniku vzduchu přímo do atmosféry toto zařízení zkracuje doby cyklů, optimalizuje spotřebu energie a podporuje hladší provoz stroje. Pochopení toho, co je rychlý výfukový ventil a jak funguje v pneumatickém okruhu, je nezbytné pro inženýry, techniky a profesionály zabývající se automatizací, robotizací a průmyslovým řízením.
Co je to Rychlý výfukový ventil?

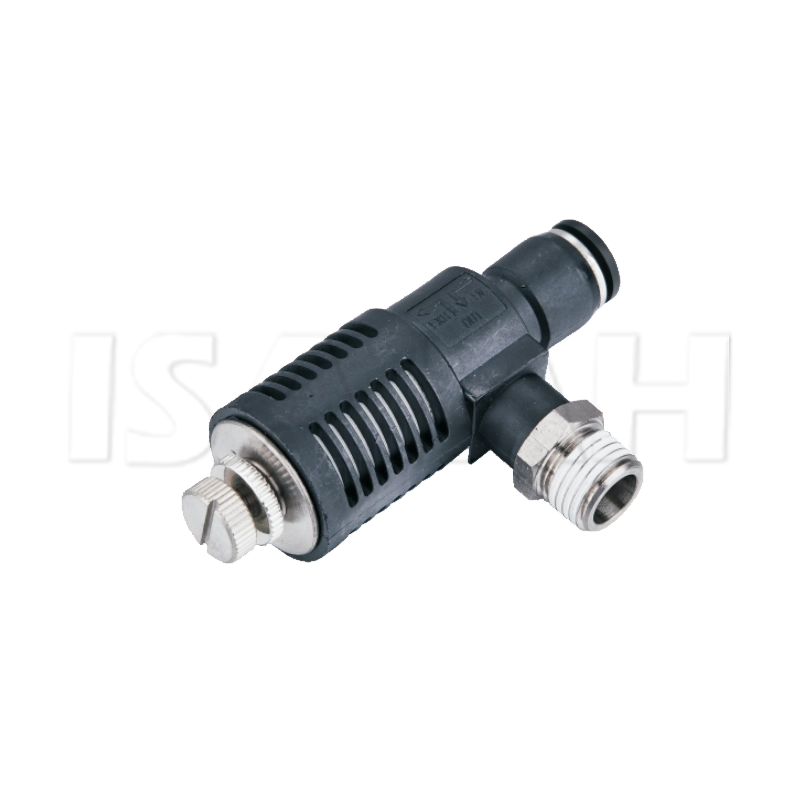

Rychlý výfukový ventil je typ směrového vzduchového ventilu používaného v pneumatických systémech k rychlému vypouštění stlačeného vzduchu z válce nebo pohonu, aniž by byl směrován zpět přes řídicí ventil. Na rozdíl od standardních výfukových metod, které nutí vzduch cestovat zpět dlouhými průchody, poskytuje rychlý výfukový ventil přímý výstup do atmosféry. Tento bypass snižuje odpor a dramaticky zkracuje dobu výfuku.
V praxi je rychlý výfukový ventil namontován blízko pohonu, obvykle u portu pneumatického válce. Když je přiváděn vzduch pro zatahování nebo vysouvání, ventil utěsňuje výfukový port. Jakmile se přívod zastaví, ventil se automaticky otevře a uvolní zachycený vzduch rychlým nárazem. Tento mechanismus zvyšuje účinnost vratných pohybů, takže je zvláště užitečný v aplikacích vyžadujících časté a rychlé zdvihy.
Základní funkce rychlého výfukového ventilu v pneumatickém okruhu
Primární funkcí rychloodvzdušňovacího ventilu v pneumatickém okruhu je urychlit pohyby pohonu co nejrychlejším vypuštěním vzduchu. Jeho účel lze shrnout do tří základních činností:
Snížení protitlaku – Poskytnutím kratší cesty úniku vzduchu ventil zabraňuje zbytečnému odporu, který zpomaluje pohyb pístu nebo membrány.
Zvýšení rychlosti cyklu – rychlejší uvolňování vzduchu se promítá do rychlejších zdvihů válce, což zkracuje doby cyklů ve výrobních procesech.
Zvýšení účinnosti – Protože ventil optimalizuje proudění vzduchu, plýtvá se méně energií a pneumatický systém pracuje s větší přesností.
Například v dvojčinném válci vstupuje stlačený vzduch na jednu stranu, zatímco na opačné straně musí vycházet. Bez rychlého výfukového ventilu musí tento výfuk projít regulačním ventilem, který omezuje průtok. S ventilem nainstalovaným v blízkosti válce vzduch okamžitě uniká, což zajišťuje hladší a rychlejší zatahování nebo vysouvání.
Návrh a konstrukce rychloodfukových ventilů
Rychlé výfukové ventily jsou obvykle kompaktní, lehké a navržené pro snadnou integraci. Nejběžnější konstrukce se skládají ze tří portů:
Vstupní port – Připojuje se k pohonu nebo válci.
Výstupní port – Připojuje se k přívodnímu ventilu nebo zdroji vzduchu.
Výfukový port – Přímo otevřený do atmosféry pro rychlé odvětrání.
Vnitřní mechanismus často obsahuje pružnou membránu nebo pohyblivý disk, který se posouvá na základě tlakových rozdílů. Když vstoupí přiváděný vzduch, membrána utěsní výfukový otvor a nasměruje vzduch do válce. Když napájecí tlak klesne, membrána se posune zpět a okamžitě otevře výfukovou cestu.
Níže je zjednodušené srovnání standardního výfuku a rychlého výfuku:
| Funkce |
Standardní trasa výfuku |
Rychlý výfukový ventil |
| Dojezdová vzdálenost výfuku |
Dlouhý (průchozí regulační ventil) |
Krátké (přímo do atmosféry) |
| Vliv rychlosti cyklu |
Pomalejší odezva pohonu |
Rychlejší odezva pohonu |
| Místo instalace |
Blízko směrového regulačního ventilu |
V blízkosti pohonu nebo válce |
Aplikace rychlých výfukových ventilů v pneumatických systémech
Rychlé výfukové ventily jsou široce používány v průmyslových odvětvích, kde je rychlost a účinnost rozhodující. Některé pozoruhodné případy použití zahrnují:
Balicí stroje – Zajištění rychlejších cyklů upínání, těsnění a vyhazování.
Robotika – Zlepšení rychlosti aktuátoru pro úkoly uchopení a polohování.
Lisovací stroje – Zrychlení lisovacích zdvihů při zachování kontroly.
Dopravníkové systémy – Vylepšení funkcí stop-start snížením zpoždění odezvy.
Textilní a tiskařské stroje – Podpora rychlých opakujících se pohybů bez přehřívání pneumatického systému.
Díky zkrácení časů cyklů pohonu pomáhají rychlé výfukové ventily průmyslovým odvětvím zvýšit výrobní kapacitu, zkrátit prostoje a udržet stálou kvalitu produktu.
Výhody použití rychlého výfukového ventilu
Použití rychlých výfukových ventilů nabízí několik provozních a ekonomických výhod:
Vyšší produktivita – Rychlejší zdvihy pohonu znamenají, že stroje mohou dokončit více cyklů za kratší dobu.
Úspora energie – Snížením protitlaku systém efektivněji využívá stlačený vzduch.
Prodloužená životnost ventilu – Protože směrový ventil již nezvládá velké objemy výfukových plynů, snižuje se jeho opotřebení.
Kompaktní a nákladově efektivní – Rychlé výfukové ventily jsou cenově dostupné, snadno se instalují a vyžadují minimální údržbu.
Zde je srovnání výhod s rychlými výfukovými ventily a bez nich:
| Kritéria |
Bez rychlého výfukového ventilu |
S rychlým výfukovým ventilem |
| Doba odezvy válce |
pomaleji |
Výrazně rychlejší |
| Opotřebení regulačního ventilu |
Vyšší kvůli protitlaku |
Nižší, prodloužená životnost |
| Energetická účinnost |
Mírný |
Vylepšené |
| Požadavek na údržbu |
Časté |
Snížená |
Omezení a úvahy v pneumatických obvodech
Ačkoli rychlé výfukové ventily poskytují významné výhody, nejsou univerzálně použitelné. Inženýři musí před instalací zvážit určité faktory:
Hladiny hluku – Přímý atmosférický výfuk může vytvářet vysoký hluk, což vyžaduje tlumiče nebo tlumiče.
Rizika kontaminace – Otevřené výfukové otvory mohou vpustit prach nebo částice do systému, pokud nejsou chráněny.
Rizika překročení rychlosti – Extrémně rychlé zatažení nebo vysunutí válce může v některých aplikacích způsobit mechanické rázy nebo opotřebení.
Správná velikost – Výběr správné velikosti ventilu je zásadní pro kompatibilitu s vrtáním válce a požadavky na průtok vzduchu.
Při pečlivém výběru a instalaci lze tyto problémy zmírnit a zajistit spolehlivý výkon.
Integrace rychlých výfukových ventilů do návrhu pneumatického obvodu
Umístění rychlého výfukového ventilu blízko pohonu je klíčové pro optimální výkon. Je třeba dodržovat následující pokyny:
Montáž válce – Nainstalujte ventil na port válce pro nejkratší cestu výfuku.
Koordinace směrového ventilu – Zajistěte kompatibilitu se stávajícím směrovým ventilem.
Přizpůsobení průtokové kapacity – Vyberte ventil s dostatečnou jmenovitou Cv pro zvládnutí objemu proudícího vzduchu.
Kontrola hluku – Přidejte tlumiče pro udržení bezpečného pracovního prostředí.
V mnoha konstrukcích obvodů může být rychlý výfukový ventil použit také s kyvadlovými ventily nebo zpětnými ventily pro vytvoření složitějších řídicích systémů. Tato flexibilita z něj dělá cenný nástroj pro inženýry, kteří hledají rychlost i přesnost.
Údržba a osvědčené postupy pro rychlé výfukové ventily
K udržení špičkového výkonu vyžadují rychlé výfukové ventily pravidelnou kontrolu a jednoduchou údržbu. Mezi osvědčené postupy patří:
Rutinní čištění – Zabraňte ucpání výfukového otvoru prachem nebo částicemi.
Kontrola těsnění – Zkontrolujte membrány nebo těsnění, zda nejsou opotřebené, které by mohlo způsobit netěsnosti.
Filtrace vzduchu – Pro minimalizaci rizika kontaminace používejte filtry proti proudu.
Mazání – Zajistěte, aby byl pneumatický systém řádně promazán, aby nedošlo k přilepení.
Proaktivní údržba nejen prodlužuje životnost ventilu, ale také zajišťuje konzistentní výkon pneumatického okruhu.
Závěr
Rychlý výfukový ventil je malá, ale životně důležitá součást v pneumatických obvodech, určená ke zlepšení účinnosti, rychlosti a celkového výkonu. Tím, že umožňuje stlačenému vzduchu vystupovat přímo do atmosféry, snižuje protitlak, zrychluje pohyb pohonu a chrání regulační ventily před nadměrným opotřebením. Průmyslová odvětví napříč balením, robotikou a automatizací spoléhají na tento ventil při zvyšování produktivity a energetické účinnosti. Správný výběr, instalace a údržba to zajistí rychlé výfukové ventily poskytují trvalou hodnotu ve vysoce výkonných pneumatických systémech.
FAQ
Q1: Jaký je hlavní účel rychlého výfukového ventilu?
Hlavním účelem je vypustit stlačený vzduch přímo do atmosféry, snížit protitlak a umožnit rychlejší pohyby pohonu.
Q2: Kde by měl být v pneumatickém systému instalován rychlý výfukový ventil?
Pro maximální účinnost by měl být namontován co nejblíže k pohonu nebo otvoru válce.
Q3: Lze použít rychlý výfukový ventil v hydraulických systémech?
Ne, je speciálně navržen pro pneumatické systémy a není vhodný pro vysokotlaké hydraulické aplikace.
Q4: Jaké jsou hlavní nevýhody rychlých výfukových ventilů?
Hlavními nevýhodami jsou potenciální problémy s hlukem, rizika kontaminace a mechanické otřesy v důsledku rychlého pohybu ovladače.
Q5: Jak poznám, jakou velikost rychlého výfukového ventilu zvolit?
Výběr závisí na velikosti vrtání válce, požadované průtokové kapacitě a provozním tlaku systému.
