Који је брзи издувни вентил: описати његову функцију у пнеуматском кругу

Увођење

У индустријској аутоматизацији и пнеуматским системима, брзини, ефикасности и поузданости одређују како ефикасно опрема може да се обавља под захтевним условима. А Брзи издувни вентил је мала, али моћна компонента дизајнирана да убрза исцрпљујуће компримоване ваздуха, помажући пнеуматским актуаторима да раде брже и више збирније. Смањивањем поткрињења и омогућавање ваздуха да се директно побјегне у атмосферу, овај уређај побољшава време циклуса, оптимизује употребу енергије и подржава глатког рада машине. Разумевање какав је брз издувни вентил и како функционише у пнеуматском кругу је неопходно за инжењере, техничаре и професионалце који су укључени у аутоматизацију, роботику и индустријску контролу.

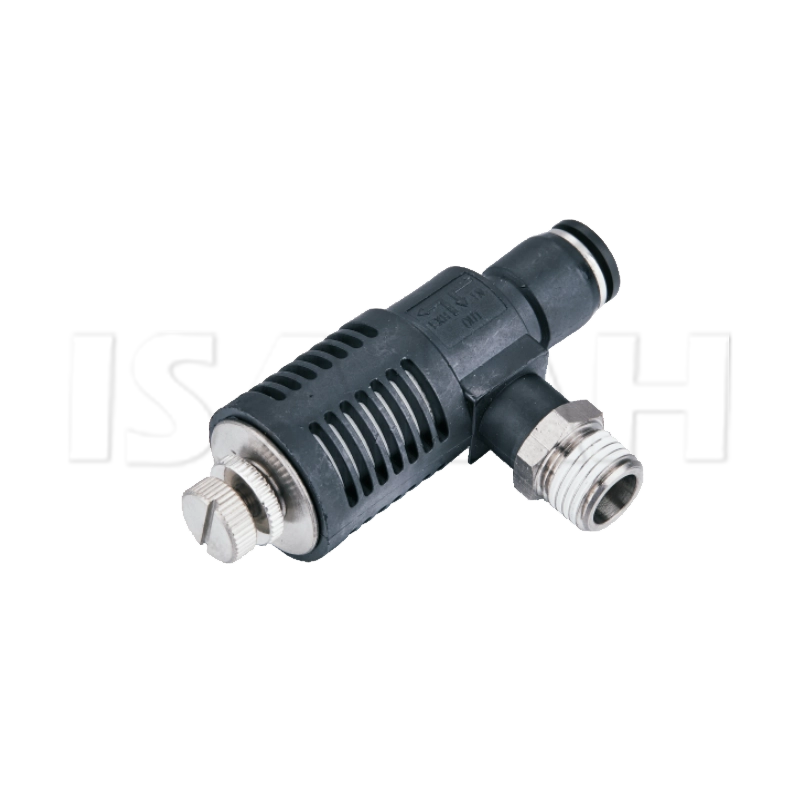

Шта је брзи издувни вентил?

Брзи издувни вентил је врста смерног ваздушног вентила који се користи у пнеуматским системима да брзо испразни компримовани ваздух из цилиндра или актуатора без да га усмерава преко контролног вентила. За разлику од стандардних метода издувних гасова, који присиљавају ваздух да путују кроз дуге одломке, брзи издувни вентил пружа директан излаз у атмосферу. Овај обилазница смањује отпор и драматично скраћује време издувних гасова.

У пракси је брзи издувни вентил монтиран у близини актуатора, обично на луци пнеуматских цилиндра. Када се ваздух испоручује за повлачење или продужење, вентил заптива издувне порт. Једном када се снабдевање заустави, вентил се аутоматски отвара да би се заробљени ваздух у брзом рафалтиом. Овај механизам повећава ефикасност узајамних покрета, чинећи га посебно корисним у апликацијама које захтевају честе и брзо потезе.

Основна функција брзих испушења у пнеуматском кругу

Примарна функција брзе издувне вентила у пнеуматском кругу је убрзати покрете актуатора ослобађањем ваздуха што је брже могуће. Његова сврха може се сумирати у три основне акције:

1. Смањите поткријес - пружајући краћи пут за бекство ваздуха, вентил спречава непотребну отпорност која успорава клип или дијафрагму кретање.

2. Повећајте брзину циклуса - брже ослобађање ваздуха значи у бржи поклопац цилиндра, што побољшава време циклуса у производним процесима.

3. Побољшајте ефикасност - јер вентил оптимизује проток ваздуха, мање енергије се троши, а пнеуматски систем врши већу прецизност.

На пример, у цилиндру двоструког дјеловања, компримовани ваздух улази у једну страну док супротна страна мора испунити. Без брзог испушног вентила, овај износ мора да путује кроз контролни вентил, који ограничава проток. Са вентилом уграђеним у близини цилиндра, ваздух је одмах избегао, осигуравајући глатко и брже повлачење или проширење.

Дизајн и изградња брзих испушних вентила

Брзи испушни вентили су обично компактни, лагани и дизајнирани за једноставну интеграцију. Најчешћи дизајн се састоје од три порта:

• Долазни порт - повезан са актуатором или цилиндром.

• Оутлет Порт - повезан са вентилом за снабдевање или извор ваздуха.

• Издувни порт - директно отворен за атмосферу за брзо одзрачивање.

Интерни механизам често укључује флексибилну дијафрагму или покретни диск који се смени на основу разлика под притиском. Када доводе ваздух улази, дијафрагма заптива издувни порт, усмеравајући ваздух у цилиндар. Када падне притисак напајања, дијафрагма се помера натраг, одмах отварање путева издувних гасова.

Испод је поједностављено поређење стандардног испушног насупрот брзим операцијама издувних гасова:

карактеристични	стандардни пут издувних гасова	Брзи пут издувних вентила
Издувни пут путева	Дугачак (кроз контролни вентил)	Кратко (директно у атмосферу)
Утицај брзине циклуса	Спорији одговор актуатора	Бржи одговор актуатора
Инсталациона тачка	Близу усмереног управљачког вентила	Близу Покретача или цилиндра

Апликације брзих испушних вентила у пнеуматским системима

Брзи испушни вентили се широко примењују у индустријама у којима су брзина и ефикасност критична. Неки значајни случајеви употребе укључују:

• Машине за паковање - Осигуравање брже стезање, заптивање и циклусе избацивања и избацивања.

• Роботика - Побољшање брзине актуатора за руковање и позиционирање задатака.

• Машине за штампу - убрзавање притиском на ударце током одржавања контроле.

• Цонвеиор Системс - Повећавање функција заустављања заустављања смањењем кашњења одзива.

• Машине за текстилну и штампање - Подршка брзим понављајућим покретима без прегревања пнеуматског система.

Скраћивањем временских времена покретача, брзи испушни вентили Помоћ Индустрије повећавају пропусност производње, смањите време застоја и одржавајте доследан квалитет производа.

Предности коришћења брзих испушних вентила

Усвајање брзих испушних вентила нуди неколико оперативних и економских предности:

1. Повећана продуктивност - брже погонске машине актуара могу да заврше више циклуса у мање времена.

2. Уштеда енергије - спуштањем поткољенице, систем ефикасније користи компримовани ваздух.

3. Дужини продуженог вентила - јер се усмерени контролни вентил више не рукује великим количинама издувних гасова, њено трошење се смањује.

4. Компактни и исплативи - брзи испушни вентили су приступачни, једноставан за инсталирање и захтевају минимално одржавање.

Ево поређења давања са и без брзих испучаних вентила:

критеријуми	без брзог испушног вентила	са брзим испушним вентилом
Време одзива цилиндра	Спорији	Значајно брже
Ношење управљачког вентила	Виши због поткријевања	Нижи, продужени животни век
Енергетска ефикасност	Умерен	Побољшан
Потражња за одржавањем	Чести	Смањен

Ограничења и разматрања у пнеуматским круговима

Иако Брзи издувни вентили пружају значајне користи, они нису универзално применљиви. Инжењери морају размотрити одређене факторе пре уградње:

• Нивои буке - Директни атмосферски издувни гасови могу створити велику буку, захтевајући пригушиваче или пригушиваче.

• Ризици за контаминације - отворени издувни портови могу омогућити прашину или честице у систем ако нису заштићени.

• Ризици за претерано убрзање - изузетно брзо повлачење цилиндра или проширење може проузроковати механички шок или хабање у неким апликацијама.

• Исправно димензионирање - одабир праве величине вентила је пресудно за компатибилност са цилиндричним захтевима за проток цилиндра и протока ваздуха.

Када је пажљиво изабран и инсталиран, ови изазови се могу ублажити, обезбеђујући поуздане перформансе.

Интеграција брзих испушних вентила у пнеуматском дизајну круга

Постављање брзих испушних вентила близу актуатора је кључан за оптималне перформансе. Треба следити следеће смернице:

• Монтажа цилиндра - Инсталирајте вентил на порт цилиндра за најкраћи пут издувних гасова.

• Координација усмерених вентила - Осигурати компатибилност са постојећим вентилом за контролу усмереног управљања.

• Подударање капацитета протока - Изаберите вентил са довољним ЦВ оценим за управљање јачином протока ваздуха.

• Контрола буке - Додајте пригушиваче да бисте одржали сигурно радно окружење.

У многим дизајну круга може се користити и брзи издувни вентил са превозним вентилима или провери вентила за креирање сложених контролних система. Ова флексибилност то чини драгоценим алатом за инжењере који траже и брзину и прецизност.

Одржавање и најбоље праксе за брзи испушни вентили

Да би се одржали вршне перформансе, брзи издувни вентили захтевају редовну инспекцију и једноставно одржавање. Најбоље праксе укључују:

• Рутински чишћење - спречавају прашину или честице да зачепљују издувни отвор.

• Инспекција заптивача - проверите дијафрагме или заптивке за хабање које може проузроковати цурења.

• Филтрација ваздуха - Користите филтере узводно да бисте умањили ризике за контаминацију.

• Подмазивање - Осигурати да пнеуматски систем има одговарајуће подмазивање да се спречи лепљење.

Проактивно одржавање не само да проширује живот вентила, већ и осигурава доследне перформансе пнеуматских кругова.

Закључак

Брзи издувни вентил је мала, али витална компонента у пнеуматским круговима, дизајнираним да побољша ефикасност, брзину и укупне перформансе. Омогућавањем компримованог ваздуха да изађе директно у атмосферу, смањује поткријес, убрзава покрет актуатора и штити контролне вентиле од прекомерног хабања. Индустрије широм амбалаже, роботике и аутоматизације ослањају се на овај вентил за унапређење продуктивности и енергетске ефикасности. Правилно селекција, инсталација и одржавање осигуравају то Брзи испушни вентили испоручују трајну вредност у пнеуматским системима високих перформанси.

Постављана питања

К1: Која је главна сврха брзог испушног вентила?
Главна сврха је отпустити компримовани ваздух директно у атмосферу, смањујући поткрињећи и омогућавајући брже покрете актуатора.

К2: Где би требало да се угради брзи издувни вентил у пнеуматски систем?
Требало би да се монтира што је ближе погоништима или прикључку цилиндра за максималну ефикасност.

К3: Да ли се брз издувни вентил може користити у хидрауличким системима?
Не, посебно је дизајниран за пнеуматске системе и није погодан за хидрауличне апликације високог притиска.

К4: Које су главне недостатке брзих испушни вентила?
Потенцијална питања буке, ризици за контаминације и механички шок због брзог покрета актуатора главни су недостаци.

К5: Како да знам који је величина брзи издувни вентил за избор?
Избор зависи од величине проврта цилиндра, потребан капацитет протока и притиска система система.
