Как работает быстрый выпускной клапан?

Введение

А Клапан быстрого выпуска — это специализированный пневматический компонент, предназначенный для ускорения выпуска воздуха из привода, обычно цилиндра, непосредственно в атмосферу, а не нагнетания воздуха обратно через распределительный клапан. Эта функция сокращает время цикла, повышает эффективность системы и производительность машины в тех случаях, когда важно быстрое движение. Понимание того, как работает клапан быстрого выпуска, требует изучения его внутренней структуры, поведения воздушного потока, размещения в пневматических контурах и практических преимуществ, которые он дает в различных отраслях промышленности.

Основной принцип клапана быстрого выпуска

По своей сути клапан быстрого выпуска позволяет сжатому воздуху обходить обратный путь направляющего клапана, выбрасывая его непосредственно в атмосферу через большое выпускное отверстие. Клапан обычно располагается близко к отверстию цилиндра, чтобы минимизировать противодавление и уменьшить сужение.

• Нормальная работа : Когда воздух подается для расширения цилиндра, клапан направляет поток от впускного отверстия к отверстию цилиндра.

• Фаза выпуска : Когда цилиндр втягивается, возвратный воздух из цилиндра не поступает обратно в распределительный клапан. Вместо этого он немедленно выбрасывается через выпускное отверстие клапана быстрого выпуска.

• Результат : Привод завершает свой цикл быстрее, потребляя меньше энергии за ход и улучшая общую производительность системы.

Этот простой, но эффективный принцип объясняет, почему клапаны быстрого выпуска являются стандартом в высокоскоростной автоматизации.

Внутренняя структура и путь потока клапана быстрого выпуска

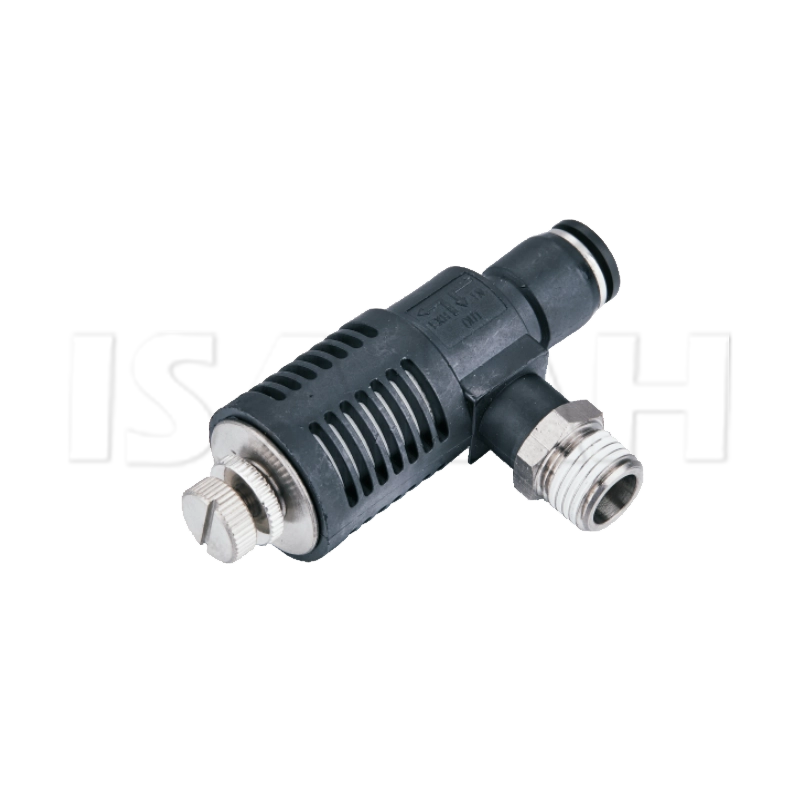

А Клапан быстрого выпуска имеет компактный корпус, входное и выходное отверстия (к приводу) и большое выпускное отверстие. Внутри находится гибкая диафрагма или тарельчатый механизм, смещающийся в зависимости от перепада давления.

• Подача под давлением : Давление воздуха поднимает диафрагму, открывая путь от впускного отверстия подачи к цилиндру.

• Ход выпуска : Как только давление питания падает, диафрагма смещается и немедленно открывает доступ к порту привода к выпускному отверстию.

• Прямая вентиляция : большое выпускное отверстие сводит к минимуму сопротивление, обеспечивая быструю разгерметизацию.

Компонент	Функция	Преимущество
Входной порт	Подключает подачу сжатого воздуха	Эффективно обеспечивает поток под давлением
Цилиндрический порт	Подключается к приводу	Переносит воздух, приводящий в движение
Выпускной порт	Открыт в атмосферу	Обеспечивает неограниченный объемный выхлоп.
Внутренняя диафрагма/тарелка	Движения основаны на давлении	Обеспечивает быстрое переключение между приточным и вытяжным режимами.

Самодействующая внутренняя конструкция устраняет необходимость в электрических сигналах или дополнительной логике управления, что делает его чисто пневматическим усилителем эффективности.

Размещение клапанов быстрого выпуска в пневматических системах

Правильная установка определяет, принесет ли клапан быстрого выпуска желаемую пользу. Клапан обычно монтируется как можно ближе к порту привода.

• Монтаж цилиндра : распространен в цилиндрах одностороннего и двустороннего действия для ускорения возврата поршня.

• Системы сцепления и тормоза : установлены рядом с пневматическими сцеплениями для обеспечения немедленного выхлопа для обеспечения безопасности и оперативности.

• Создание вакуума : используется для быстрого выпуска воздуха при прекращении всасывания в вакуумных системах.

Область размещения Общее	применения	преимущество
Порт цилиндра	Пневмоцилиндры двустороннего действия	Более быстрое выдвижение/втягивание
Тормозные магистрали	Пневматические тормоза в промышленных машинах	Немедленное снижение давления
Вакуумные эжекторы	Автоматизация подбора и размещения	Быстрое освобождение объектов

Неправильное размещение, например, расположение слишком далеко от привода, снижает эффективность из-за увеличения объема линии, который замедляет скорость выхлопа.

Преимущества использования клапана быстрого выпуска

Клапан быстрого выпуска предлагает множество технических и экономических преимуществ, что делает его ценным дополнением к пневматическим конструкциям.

• Сокращенное время цикла : при прямом выпуске приводы двигаются быстрее и быстрее возвращаются.

• Энергоэффективность : более низкое противодавление снижает рабочую нагрузку компрессора и потребление воздуха.

• Повышенная безопасность : в тормозных системах быстрый выхлоп обеспечивает немедленную реакцию остановки.

• Увеличенный срок службы клапана : за счет обхода распределительного клапана выхлопа износ главного клапана сводится к минимуму.

• Компактное повышение производительности : небольшой недорогой компонент значительно повышает эффективность системы.

В высокоскоростной автоматизации и упаковочной промышленности эти преимущества напрямую приводят к повышению производительности.

Общие применения клапанов быстрого выпуска

Клапаны быстрого выпуска не ограничиваются одним сектором — они применяются в обрабатывающей, автомобильной и перерабатывающей промышленности.

1. Промышленная автоматизация : более быстрые циклы работы цилиндров в роботизированных манипуляторах, штамповочных прессах и конвейерах.

2. Транспортное оборудование : Пневматические тормозные системы в автобусах, грузовых автомобилях и железнодорожном транспорте для быстрого удаления воздуха, критического для безопасности.

3. Текстильные и упаковочные машины : частые операции старт-стоп требуют минимальной задержки.

4. Обработка материалов : системы вакуумного эжектора, позволяющие быстро собирать и высвобождать предметы.

5. Приведение в действие сцепления и тормоза : Обеспечивает мгновенное отключение оборудования для безопасности оператора.

Эти применения подчеркивают, насколько универсальность и скорость делают клапан быстрого выпуска незаменимым.

Устранение неисправностей и техническое обслуживание клапанов быстрого выпуска

Несмотря на свою простую конструкцию, клапаны быстрого выпуска могут вызывать проблемы, если их не обслуживать должным образом.

• Утечка : вызвана изношенными диафрагмами или загрязнением уплотнений. Регулярный осмотр предотвращает потерю воздуха.

• Замедленный ответ : накопление грязи или нагара внутри клапана снижает эффективность воздушного потока.

• Неправильная установка : использование соединений недостаточного диаметра или длинных трубок снижает производительность выхлопа.

• Управление шумом : поскольку выпускные отверстия выходят непосредственно в атмосферу, в чувствительных к шуму средах могут потребоваться глушители.

Проблема	Причина	Решение
Утечка воздуха	Поврежденная диафрагма	Замените диафрагму или комплект уплотнений.
Медленный выхлоп	Загрязненный клапан	Очистите или замените клапан
Проблемы с шумом	Открыть вытяжное отверстие	Установить пневматические глушители
Снижение производительности	Неправильная точка установки	Переустановите ближе к приводу.

Профилактическая очистка и плановая замена обеспечивают длительную работу с минимальным временем простоя.

Конструктивные соображения при выборе клапана быстрого выпуска

Выбор правильного клапана быстрого выпуска имеет решающее значение для достижения желаемых результатов. Инженеры должны оценить:

• Производительность потока (Cv) : определяет, сколько воздуха может быть выпущено в секунду. Более высокий Cv означает более быстрый выхлоп.

• Совместимость материалов : Корпус из латуни, алюминия или нержавеющей стали выбирается в зависимости от условий эксплуатации.

• Тип уплотнения : Уплотнения из нитрила, витона или EPDM должны соответствовать качеству воздуха и температурному диапазону.

• Размер соединения : Должен соответствовать размеру порта привода во избежание образования узких мест.

• Окружающая среда : В пыльной или шумной среде могут потребоваться защитные чехлы или глушители.

Эти соображения гарантируют, что клапан дополняет систему, а не становится ограничивающим фактором.

Заключение

Клапан быстрого выпуска действует как элемент, позволяющий экономить время и повышать эффективность пневматических систем, выпуская возвратный воздух непосредственно в атмосферу, а не направляя его через регулирующий клапан. Его простая конструкция на основе диафрагмы, правильное размещение рядом с приводами и способность сокращать время цикла делают его незаменимым в отраслях автоматизации, транспорта и погрузочно-разгрузочных работ. При правильном выборе и обслуживании Клапан быстрого выпуска не только улучшает производительность, но также повышает безопасность и надежность.

Часто задаваемые вопросы

1. Какова основная цель клапана быстрого выпуска?
Его основная цель — ускорить выхлоп от пневматического привода, сокращая время цикла и повышая эффективность системы.

2. Можно ли использовать клапан быстрого выпуска в гидравлических системах?
Нет, он специально разработан для сжатого воздуха. Гидравлические системы требуют другой технологии клапанов из-за несжимаемости жидкости.

3. Как устанавливается клапан быстрого выпуска?
Его следует устанавливать непосредственно у отверстия цилиндра или как можно ближе, чтобы выпускное отверстие свободно выходило в атмосферу.

4. Требуют ли клапаны быстрого выпуска электрического управления?
Нет, они работают исключительно за счет перепада давления, что делает их автоматически срабатывающими и простыми в обслуживании.

5. Какие отрасли промышленности больше всего выигрывают от использования клапанов быстрого выпуска?
Автоматизация, упаковка, транспорт (пневматические тормоза), погрузочно-разгрузочные работы и текстильная промышленность получают наибольшую выгоду от частых высокоскоростных пневматических циклов.
