Hoe werk 'n vinnige uitlaatklep?

Inleiding

A vinnige uitlaatklep is 'n gespesialiseerde pneumatiese komponent wat ontwerp is om die uitlaat van lug vanaf 'n aktuator, tipies 'n silinder, direk in die atmosfeer te versnel eerder as om die lug deur die rigtingbeheerklep terug te dwing. Hierdie funksie verminder siklustyd, verbeter stelseldoeltreffendheid en verbeter masjienproduktiwiteit in toepassings waar vinnige beweging noodsaaklik is. Om te verstaan ​​hoe 'n vinnige uitlaatklep werk, moet gekyk word na sy interne struktuur, lugvloeigedrag, plasing in pneumatiese stroombane en die praktiese voordele wat dit in verskillende industrieë bied.

Kernbeginsel van 'n vinnige uitlaatklep

In sy kern laat 'n vinnige uitlaatklep toe om saamgeperste lug die terugkeerpad van 'n rigtingklep te omseil, wat direk na die atmosfeer deur 'n groot uitlaatpoort ventileer. Die klep is gewoonlik naby die silinderpoort geplaas om terugdruk te verminder en beperking te verminder.

• Normale werking : Wanneer lug voorsien word om 'n silinder uit te brei, lei die klep vloei vanaf die inlaat na die silinderpoort.

• Uitlaatfase : Wanneer die silinder intrek, vloei die terugkeerlug van die silinder nie terug na die rigtingklep nie. In plaas daarvan word dit onmiddellik deur die uitlaatpoort van die vinnige uitlaatklep vrygestel.

• Resultaat : Die aktuator voltooi sy siklus vinniger, verbruik minder energie per slag en verbeter algehele stelselwerkverrigting.

Hierdie eenvoudige dog effektiewe beginsel verduidelik hoekom vinnige uitlaatkleppe standaard is in hoëspoed-outomatisering.

Interne struktuur en vloeipad van 'n vinnige uitlaatklep

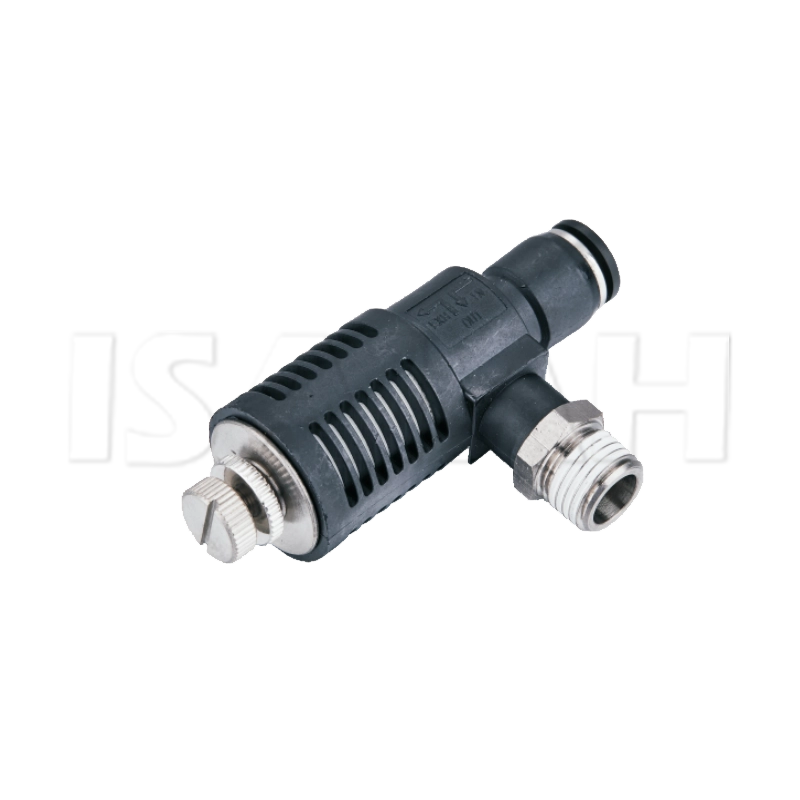

A vinnige uitlaatklep is gebou met 'n kompakte behuising, 'n inlaat, 'n uitlaat (na die aktuator) en 'n groot uitlaatpoort. Binne skuif 'n buigsame diafragma of klepmeganisme na gelang van die drukverskil.

• Druktoevoer : Lugdruk lig die diafragma op, wat die pad vanaf die toevoerinlaat na die silinder oopmaak.

• Uitlaatslag : Sodra die toevoerdruk daal, skuif die diafragma en stel die aandrywerpoort onmiddellik aan die uitlaatpoort bloot.

• Direkte ontluchting : Die groot uitlaatpoort verminder weerstand en verseker vinnige drukverlaging.

Komponent	Funksie	Voordeel
Inlaatpoort	Verbind die toevoer van saamgeperste lug	Lewer drukvloei doeltreffend
Silinderpoort	Koppel aan aktuator	Dra beweging-dryf lug oor
Uitlaatpoort	Maak oop vir atmosfeer	Verskaf onbeperkte, hoë volume uitlaat
Interne diafragma/poppet	Beweeg op grond van druk	Verseker vinnige omskakeling tussen toevoer en uitlaat

Die selfwerkende interne ontwerp skakel die behoefte aan elektriese seine of bykomende beheerlogika uit, wat dit 'n suiwer pneumatiese doeltreffendheidversterker maak.

Plasing van vinnige uitlaatkleppe in pneumatiese stelsels

Behoorlike installasie bepaal of die vinnige uitlaatklep sy beoogde voordeel lewer. Die klep word gewoonlik so na as moontlik aan die aandrywerpoort gemonteer.

• Silindermontering : Algemeen in enkelwerkende en dubbelwerkende silinders om suierterugkeer te versnel.

• Koppelaar- en remstelsels : Geïnstalleer naby lugaangedrewe koppelaars om onmiddellike uitlaat te verskaf vir veiligheid en reaksie.

• Vakuumopwekking : Word gebruik om vinnig lug uit te laat wanneer suiging in vakuumtoepassings vrygestel word.

Plasingsarea	Algemene	toepassingsvoordeel
Silinderpoort	Dubbelwerkende pneumatiese silinders	Vinniger verlenging/intrekking
Remlyne	Lugremme in industriële masjiene	Onmiddellike vrystelling van druk
Vakuum uitwerpers	Kies-en-plaas outomatisering	Vinnige vrystelling van voorwerpe

Verkeerde plasing, soos om te ver van die aktuator af te posisioneer, verminder doeltreffendheid deur lynvolume in te voer wat uitlaatspoed vertraag.

Voordele van die gebruik van 'n vinnige uitlaatklep

Die vinnige uitlaatklep bied veelvuldige tegniese en ekonomiese voordele, wat dit 'n waardevolle toevoeging tot pneumatiese ontwerpe maak.

• Verminderde siklustyd : Deur direk uit te put, beweeg aktueerders vinniger en keer vinniger terug.

• Energiedoeltreffendheid : Laer terugdruk verminder kompressorwerklading en lugverbruik.

• Verbeterde veiligheid : In remstelsels verseker vinnige uitlaatgas onmiddellike stopreaksie.

• Verlengde kleplewe : Deur die rigtingbeheerklep vir uitlaat te omseil, word slytasie op die hoofklep tot die minimum beperk.

• Kompakte werkverrigtingversterking : 'n Klein, laekoste-komponent verhoog stelseldoeltreffendheid aansienlik.

In hoëspoed-outomatiserings- en verpakkingsbedrywe vertaal hierdie voordele direk na hoër deurset.

Algemene toepassings van vinnige uitlaatkleppe

Vinnige uitlaatkleppe is nie beperk tot een sektor nie - dit word oor vervaardigings-, motor- en verwerkingsnywerhede toegepas.

1. Industriële outomatisering : Vinniger silindersiklusse in robotarms, stempelperse en vervoerbande.

2. Vervoertoerusting : Lugremstelsels in busse, vragmotors en spoorvoertuie vir veiligheidskritieke vinnige ventilasie.

3. Tekstiel- en verpakkingsmasjiene : Gereelde begin-stop-operasies vereis minimale vertraging.

4. Materiaalhantering : Vakuumuitwerpstelsels waar items vinnig gepluk en vrygelaat moet word.

5. Koppelaar- en remaandrywing : Verseker onmiddellike ontkoppeling van masjinerie vir operateurveiligheid.

Hierdie toepassings beklemtoon hoe veelsydigheid en spoed die vinnige uitlaatklep onontbeerlik maak.

Foutoplossing en instandhouding van vinnige uitlaatkleppe

Ten spyte van hul eenvoudige ontwerp, kan vinnige uitlaatkleppe probleme ondervind as dit nie behoorlik onderhou word nie.

• Lekkasie : Veroorsaak deur verslete diafragmas of besmette seëls. Gereelde inspeksie voorkom lugverlies.

• Vertraagde reaksie : Opbou van vuilheid of koolstofafsettings binne die klep verminder lugvloeidoeltreffendheid.

• Onbehoorlike installasie : Die gebruik van ondermaat verbindings of lang buisafstande vertraag die uitlaatwerkverrigting.

• Geraasbestuur : Aangesien uitlaatpoorte direk na die atmosfeer ventileer, kan uitlaatdempers in geraassensitiewe omgewings benodig word.

Probleem	Oorsaak	Oplossing
Lug lekkasie	Beskadigde diafragma	Vervang diafragma of seëlstel
Stadige uitlaat	Besoedelde klep	Maak klep skoon of vervang
Geraas kwessies	Maak uitlaatopening oop	Pas pneumatiese knaldempers aan
Verminderde prestasie	Verkeerde installasiepunt	Hermonteer nader aan aktuator

Voorkomende skoonmaak en geskeduleerde vervangings verseker langdurige werkverrigting met minimale stilstand.

Ontwerpoorwegings by die keuse van 'n vinnige uitlaatklep

Die keuse van die korrekte vinnige uitlaatklep is van kritieke belang om die gewenste resultate te behaal. Ingenieurs moet evalueer:

• Vloeikapasiteit (Cv) : Bepaal hoeveel lug per sekonde geventileer kan word. Hoër Cv beteken vinniger uitlaat.

• Materiaalversoenbaarheid : Koper-, aluminium- of vlekvrye staalbehuisings word gekies afhangende van die bedryfsomgewing.

• Seëltipe : Nitril-, Viton- of EPDM-seëls moet ooreenstem met lugkwaliteit en temperatuurreeks.

• Verbindingsgrootte : moet ooreenstem met die grootte van die aandrywerpoort om bottelnekke te voorkom.

• Omgewing : Stowige of lawaaierige omgewings mag beskermende bedekkings of uitlaatdempers vereis.

Hierdie oorwegings verseker dat die klep die stelsel komplementeer eerder as om 'n beperkende faktor te word.

Gevolgtrekking

'n Vinnige uitlaatklep funksioneer as 'n tydbesparende en doeltreffendheidsversterkende element in pneumatiese stelsels deur terugvoerlug direk in die atmosfeer vry te stel eerder as om dit deur 'n beheerklep te stuur. Sy eenvoudige diafragma-gebaseerde ontwerp, korrekte plasing naby aandrywers en vermoë om vinniger siklustye te lewer, maak dit onontbeerlik in outomatisering, vervoer en materiaalhantering industrieë. Met behoorlike keuse en instandhouding, a vinnige uitlaatklep verbeter nie net werkverrigting nie, maar verhoog ook veiligheid en betroubaarheid.

Gereelde vrae

1. Wat is die hoofdoel van 'n vinnige uitlaatklep?
Die hoofdoel daarvan is om uitlaat van 'n pneumatiese aktuator te versnel, die siklustyd te verminder en stelseldoeltreffendheid te verbeter.

2. Kan 'n vinnige uitlaatklep in hidrouliese stelsels gebruik word?
Nee, dit is spesifiek ontwerp vir saamgeperste lug. Hidrouliese stelsels vereis verskillende kleptegnologie as gevolg van vloeistofonsamedrukbaarheid.

3. Hoe word 'n vinnige uitlaatklep geïnstalleer?
Dit moet direk by die silinderpoort of so na as moontlik geïnstalleer word, met die uitlaatpoort wat vrylik na die atmosfeer ventileer.

4. Vereis vinnige uitlaatkleppe elektriese beheer?
Nee, hulle werk bloot op drukdifferensiaal, wat hulle selfaandrywend en onderhoudsvriendelik maak.

5. Watter nywerhede baat die meeste by vinnige uitlaatkleppe?
Outomatisering, verpakking, vervoer (lugremme), materiaalhantering en tekstielbedrywe bevoordeel die meeste vanweë gereelde hoëspoed-pneumatiese siklusse.
