ข้อต่อสวมอัดสำหรับท่อลม: คู่มือการซื้อที่ใช้งานได้จริง

ความล้มเหลวของระบบนิวแมติกทำให้โรงงานผลิตต้องสูญเสียเงินหลายพันดอลลาร์ต่อปี การเลือกอุปกรณ์ติดตั้งที่ไม่เหมาะสมทำให้เกิดการรั่วไหลของอากาศอย่างรุนแรง แรงดันตกอย่างร้ายแรง และการหยุดทำงานโดยไม่ได้วางแผนซึ่งมีราคาแพง คุณอาจถือว่าส่วนประกอบเล็กๆ เหล่านี้ทำงานเป็นสินค้าโภคภัณฑ์ที่สามารถเปลี่ยนแทนกันได้ อย่างไรก็ตาม ความผันแปรในการออกแบบปลอกโลหะ การเลือกใช้วัสดุ และมาตรฐานเกลียวที่ทำให้เกิดความสับสนทำให้การจัดซื้อจัดจ้างยุ่งยากอย่างมาก การระบุการเชื่อมต่อที่ไม่ถูกต้องจะทำให้ระบบอากาศทั้งหมดของคุณเสียหายอย่างหลีกเลี่ยงไม่ได้ นอกจากนี้ยังสร้างอันตรายด้านความปลอดภัยที่เป็นอันตรายสำหรับพนักงานในโรงงานของคุณด้วย

เราได้เขียนคู่มือที่ครอบคลุมนี้เพื่อแก้ปัญหาความท้าทายด้านวิศวกรรมที่แน่นอนเหล่านี้ คุณจะค้นพบกรอบการทำงานที่เป็นกลางและใช้งานได้จริงของผู้ขายเพื่อประเมิน ระบุ และจัดหาชิ้นส่วนที่น่าเชื่อถือที่สุด เราจะช่วยคุณสำรวจข้อกำหนดทางเทคนิคที่ซับซ้อนได้อย่างง่ายดาย คุณจะได้เรียนรู้วิธีเลือกฮาร์ดแวร์ที่จำเป็นสำหรับการใช้งานเกี่ยวกับนิวแมติกส์ทางอุตสาหกรรมของคุณ การเลือกที่เหมาะสมรับประกันอายุการใช้งานของระบบและลดการบำรุงรักษาที่ไม่คาดคิด

ประเด็นสำคัญ

• ความเข้ากันได้ของวัสดุเป็นตัวกำหนดอายุการใช้งาน: ทองเหลืองเป็นมาตรฐานอุตสาหกรรมสำหรับนิวแมติกส์ทั่วไป แต่ปัจจัยด้านสิ่งแวดล้อมที่เฉพาะเจาะจงอาจทำให้จำเป็นต้องใช้สแตนเลสหรือวัสดุผสม

• การออกแบบปลอกโลหะ (แบบเดี่ยวหรือแบบคู่) มีผลกระทบอย่างมากต่อความต้านทานการสั่นสะเทือนและการนำกลับมาใช้ใหม่ของข้อต่อ

• ความไม่ตรงกันของมาตรฐานเธรด (เช่น NPT กับ BSPT) เป็นสาเหตุหลักของการรั่วไหลในการติดตั้งและความเสียหายของส่วนประกอบ

กรณีธุรกิจสำหรับการระบุอุปกรณ์อัดลมที่ถูกต้อง

วิศวกรต้องเปลี่ยนการมุ่งเน้นจากต้นทุนต่อหน่วยไปสู่ความน่าเชื่อถือของระบบโดยรวม ความสำเร็จต้องอาศัยประสิทธิภาพการรั่วไหลเป็นศูนย์เป็นอย่างมาก แรงดันของระบบที่เสถียรมีความสำคัญอย่างยิ่งต่อประสิทธิภาพของแอคชูเอเตอร์ ระยะเวลาการบำรุงรักษาที่ลดลงช่วยประหยัดเวลาการทำงานได้มาก คุณได้รับเกณฑ์มาตรฐานเหล่านี้โดยการเลือกฮาร์ดแวร์ที่เหมาะสม

เราประเมินต้นทุนคุณภาพต่ำ (COPQ) อย่างรอบคอบระหว่างการจัดซื้อ ส่วนประกอบราคาถูกซ่อนต้นทุนการดำเนินงานจำนวนมหาศาลไว้ การสูญเสียพลังงานของคอมเพรสเซอร์เกิดขึ้นโดยตรงจากการรั่วไหลของอากาศเล็กน้อย การเชื่อมต่อแบบเปิดผนึกเพียงครั้งเดียวทำให้สิ้นเปลืองไฟฟ้าเป็นจำนวนมากในระยะเวลาหนึ่งปี อันตรายด้านความปลอดภัยยังเกิดขึ้นจากท่อระเบิดกะทันหันอีกด้วย ความกดอากาศสูงที่หลบหนีออกมาอย่างรุนแรงจะเป็นอันตรายต่อบุคลากรในบริเวณใกล้เคียง

ให้เราเปรียบเทียบเทคโนโลยีการเชื่อมต่อหลักที่มีอยู่ในปัจจุบัน แต่ละแห่งมีจุดประสงค์ทางอุตสาหกรรมเฉพาะ

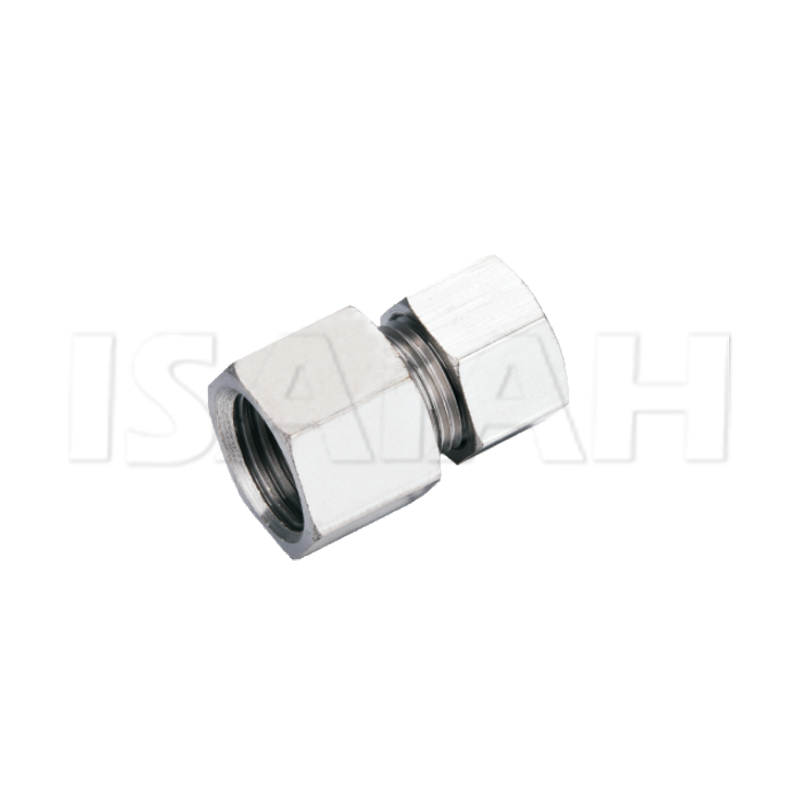

• ข้อต่อสวมอัด: สามารถรองรับแรงดันสูงได้ดีเป็นพิเศษ ทนทานต่อสภาพแวดล้อมที่มีการสั่นสะเทือนหนักโดยไม่หลุดออก วิศวกรพิจารณาว่าเป็นวิธีแก้ปัญหาแบบถาวรหรือกึ่งถาวร

• ทางเลือก Push-to-Connect: ผู้ปฏิบัติงานประกอบสิ่งเหล่านี้ได้เร็วยิ่งขึ้น พวกเขาไม่ต้องใช้ประแจในการติดตั้ง อย่างไรก็ตาม มีขีดจำกัดแรงดันสูงสุดที่ต่ำกว่า นอกจากนี้ยังล้มเหลวบ่อยครั้งมากขึ้นภายใต้การสั่นสะเทือนอย่างต่อเนื่อง

คุณต้องเลือกประเภทการเชื่อมต่อตามความต้องการในการปฏิบัติงานที่เข้มงวด โดยใช้ อุปกรณ์บีบอัด รับประกันการปิดผนึกที่แข็งแกร่งและเชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการ

การเลือกใช้วัสดุ: เมื่อใดจึงควรไว้วางใจอุปกรณ์อัดทองเหลือง

เราวางตำแหน่งทองเหลืองเป็นวัสดุเริ่มต้นสำหรับการใช้งานมาตรฐาน ระบบนิวแมติกส่วนใหญ่พึ่งพาระบบนี้ทั้งหมด โดยใช้ อุปกรณ์บีบอัดทองเหลือง ให้ความคุ้มค่าอย่างเหลือเชื่อ โลหะนี้มีความสามารถในการแปรรูปที่ดีเยี่ยมในระหว่างการผลิตในโรงงาน คุณยังได้รับความต้านทานการกัดกร่อนตามธรรมชาติต่อความชื้นในบรรยากาศมาตรฐานอีกด้วย สภาพแวดล้อมภายในโรงงานเหมาะกับส่วนประกอบที่เป็นทองเหลืองอย่างสมบูรณ์แบบ

อย่างไรก็ตาม ส่วนประกอบที่เป็นทองเหลืองยังมีข้อจำกัดที่บันทึกไว้ คุณไม่สามารถใช้มันในระหว่างการชะล้างด้วยสารเคมีที่มีฤทธิ์กัดกร่อนสูงได้ น้ำยาทำความสะอาดที่มีแอมโมเนียจะย่อยสลายทองเหลืองอย่างรวดเร็ว สภาพแวดล้อมภายนอกที่มีความชื้นสูงยังทำให้เกิดปฏิกิริยาออกซิเดชันก่อนเวลาอันควร

สแตนเลส (เกรด 304 และ 316) รับมือกับสภาพแวดล้อมที่รุนแรงได้อย่างไร้ที่ติ โรงงานแปรรูปอาหารต้องการวัสดุสุขาภิบาลนี้ สภาพแวดล้อมทางทะเลและการใช้งานทางเคมีมีความต้องการอย่างต่อเนื่อง อย่างไรก็ตาม คุณจะต้องจ่ายค่าใช้จ่ายพรีเมียมจำนวนมาก คุณต้องระวังความเสี่ยงจากการกัดด้วย การครูดเกิดขึ้นเมื่อเกลียวสเตนเลสเชื่อมเย็นเข้าด้วยกันระหว่างการประกอบ ผู้ติดตั้งต้องใช้สารป้องกันการยึดเพื่อป้องกันปัญหานี้

พลาสติกและวัสดุคอมโพสิตที่ได้รับการออกแบบทางวิศวกรรมรองรับเคสขอบที่มีความเฉพาะเจาะจงสูง ข้อจำกัดด้านน้ำหนักที่มากเกินไปในบางครั้งอาจเป็นตัวกำหนดการใช้พลาสติก ข้อกำหนดความเฉื่อยของสารเคมีบางประการยังบังคับให้วิศวกรหันไปใช้ตัวประกอบ อย่างไรก็ตาม พลาสติกยังขาดความแข็งแรงเชิงกลเหมือนกับโลหะ

สถาปัตยกรรมส่วนประกอบ: การออกแบบปลอกโลหะแบบเดี่ยวและแบบคู่

ส่วนประกอบปลอกโลหะเดี่ยวมีกลไกภายในที่ไม่ซับซ้อน น็อตจะบีบอัดปลอกโลหะเดี่ยวเข้าไปในท่อ ปลอกโลหะกัดเข้าไปในท่อที่จุดใดจุดหนึ่ง การดำเนินการนี้จะสร้างตราประทับเชิงกลหลักของคุณ คุณควรใช้มันสำหรับการใช้งานแรงดันมาตรฐาน ต้นทุนในวงกว้างผลักดันการตัดสินใจออกแบบเฉพาะนี้ ทำงานได้ดีในสภาพแวดล้อมแบบคงที่

รุ่นปลอกโลหะคู่มีข้อได้เปรียบทางกลที่แตกต่างจากการออกแบบเดี่ยว ปลอกโลหะด้านหน้าสร้างซีลของเหลวหลัก ปลอกโลหะด้านหลังจับท่ออย่างแน่นหนา ปลอกโลหะด้านหลังดูดซับแรงสั่นสะเทือนของระบบอย่างแข็งขัน คุณควรใช้มันในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ระบบความปลอดภัยที่สำคัญกำหนดการติดตั้ง การใช้งานที่ต้องประกอบซ้ำบ่อยครั้งยังได้รับประโยชน์อย่างมากจากปลอกโลหะคู่

ความเข้ากันได้ของท่อต้องได้รับการดูแลด้านวิศวกรรมอย่างระมัดระวัง คุณต้องจับคู่การออกแบบการเชื่อมต่อกับวัสดุท่อของคุณ ท่อพลาสติกอ่อน เช่น โพลียูรีเทน (PU) หรือไนลอน เสียรูปได้ง่าย คุณต้องใช้ส่วนที่เป็นโลหะด้านในปลายท่อ เม็ดมีดป้องกันการยุบตัวของท่อเมื่อปลอกโลหะถูกบีบอัด หากไม่มีการสอดแทรก ท่ออ่อนจะหลุดออกมาภายใต้แรงกด

กรอบการประเมินที่สำคัญ: การระบุความเข้ากันได้ของระบบ

วิธีการ STAMP เป็นแนวทางในกระบวนการคัดเลือกมืออาชีพของเรา ช่วยให้มั่นใจได้ถึงความเข้ากันได้ของระบบทั้งหมดก่อนที่จะเริ่มการจัดซื้อ

1. ขนาด: คุณต้องจับคู่เมตริกเส้นผ่านศูนย์กลางภายนอก (OD) อย่างแม่นยำ อย่าสับสนระหว่างท่อเมตริกกับท่ออิมพีเรียล ท่อขนาด 6 มม. จะรั่วภายในตัวเครื่องขนาด 1/4 นิ้ว

2. อุณหภูมิ: พิจารณาทั้งช่วงอุณหภูมิโดยรอบและอุณหภูมิของสื่อ ความร้อนสูงจะทำให้ท่อพลาสติกอ่อนตัวลง ซีลยางที่เปราะเย็นมาก

3. แอปพลิเคชัน: ตรวจสอบว่าการติดตั้งของคุณเป็นแบบไดนามิกหรือแบบคงที่ ชิ้นส่วนที่เคลื่อนไหวแบบไดนามิกต้องการความต้านทานการสั่นสะเทือนที่เหนือกว่า

4. สื่อ : วิเคราะห์สิ่งที่ไหลผ่านเส้น อากาศอัดมาตรฐานมีพฤติกรรมแตกต่างจากอากาศหล่อลื่น น้ำมันคอมเพรสเซอร์สังเคราะห์ทำให้อีลาสโตเมอร์บางชนิดเสื่อมสภาพ

5. ความดัน: ตรวจสอบพิกัดแรงดันใช้งานสูงสุด รักษาระยะขอบที่ปลอดภัยให้ต่ำกว่าแรงดันระเบิดสูงสุดเสมอ

การนำทางมาตรฐานเธรดท้าทายวิศวกรที่มีประสบการณ์จำนวนมาก การครอสเธรดทำให้ท่อร่วมและวาล์วมีราคาแพงเสียหาย คุณต้องเข้าใจถึงความแตกต่างทางโครงสร้างอย่างถ่องแท้

NPT (National Pipe Thread) มีเกลียวเรียว ด้ายจะประกบกันเพื่อผนึก BSPT (British Standard Pipe Taper) ก็ใช้เทเปอร์เช่นกัน อย่างไรก็ตาม BSPT ใช้มุมเกลียว 55 องศา NPT ใช้มุม 60 องศา BSPP (ท่อขนานมาตรฐานอังกฤษ) ใช้เกลียวขนานทั้งหมดและต้องใช้โอริง

คุณไม่สามารถผสมเกลียวเรียวและขนานได้อย่างปลอดภัย การใช้ NPT ภายในพอร์ต BSPT รับประกันการรั่วไหล คุณต้องใช้อะแดปเตอร์เธรดเฉพาะเพื่อเชื่อมโยงความไม่ตรงกันมาตรฐานอย่างปลอดภัย

ความเป็นจริงของการนำไปปฏิบัติ: การประกอบ การบำรุงรักษา และการลดความเสี่ยง

การเตรียมการจะช่วยป้องกันความล้มเหลวของสนามที่ร้ายแรง คุณต้องปฏิบัติตามขั้นตอนที่ไม่สามารถต่อรองได้เพื่อการประกอบที่เชื่อถือได้ ตัดท่อของคุณให้เป็นสี่เหลี่ยมจัตุรัสเสมอ การตัดแบบทำมุมทำให้ท่อไม่สามารถนั่งได้อย่างเหมาะสม ขัดท่อโลหะทั้งหมดอย่างระมัดระวังหลังการตัด เศษโลหะทำให้พื้นผิวที่นั่งภายในเสียหาย ตรวจสอบให้แน่ใจว่าก้นท่อยื่นออกมาด้านในตัวเครื่องจนสุดก่อนที่จะขันให้แน่น

ความเป็นจริงของแรงบิดทำลายการติดตั้งโดยมืออาชีพจำนวนมาก การขันแน่นเกินไปยังคงเป็นข้อผิดพลาดที่พบบ่อยที่สุด แรงบิดที่มากเกินไปจะทำให้ปลอกโลหะเปลี่ยนรูปอย่างถาวร มันบดขยี้ท่ออ่อนที่อยู่ด้านล่าง สิ่งนี้รับประกันการรั่วไหลที่มีค่าใช้จ่ายสูงเมื่อเวลาผ่านไป ปฏิบัติตามข้อกำหนดของผู้ผลิตสำหรับการขันให้แน่น อย่าพึ่งพาความรู้สึกทางกายภาพเพียงอย่างเดียว

การกำหนดมาตรฐานช่วยให้มั่นใจถึงการบำรุงรักษาที่สม่ำเสมอและคาดการณ์ได้ เราขอแนะนำอย่างยิ่งให้ตรวจสอบใบรับรอง ISO หรือ DIN เอกสารที่พร้อมสำหรับการตรวจสอบอาศัยชิ้นส่วนที่ผ่านการรับรองเป็นอย่างมาก โปรโตคอลการบำรุงรักษาที่ได้มาตรฐานช่วยให้สถานที่ของคุณทำงานได้อย่างราบรื่น คุณต้องระบุคุณภาพสูง อุปกรณ์อัดลม จากผู้ผลิตที่มีชื่อเสียง ความสม่ำเสมอทั่วทั้งโรงงานของคุณช่วยลดปัญหาเรื่องสินค้าคงคลัง

ตรรกะการคัดเลือกและการประเมินผู้ขาย

ประเมินความสามารถของผู้ขายอย่างละเอียดก่อนตัดสินใจซื้อจำนวนมาก ค้นหาเอกสารข้อมูลจำเพาะที่ครอบคลุมทางออนไลน์ ความโปร่งใสทางเทคนิคบ่งบอกถึงคุณภาพการผลิต ความพร้อมใช้งานของโมเดล CAD ช่วยทีมออกแบบของคุณได้อย่างมาก การตรวจสอบย้อนกลับวัสดุที่ชัดเจนช่วยปกป้องสถานะการปฏิบัติตามข้อกำหนดขององค์กรของคุณ สอบถามผู้ขายเกี่ยวกับรายงานการทดสอบโรงงานหากจำเป็น

ตรวจสอบความสามารถในการปรับขนาดและความน่าเชื่อถือของห่วงโซ่อุปทาน การจัดซื้อจำนวนมากจำเป็นต้องมีการสำรองสินค้าคงคลังจำนวนมาก การสั่งซื้อโครงการเฉพาะทางต้องการการจัดส่งที่รวดเร็วและยืดหยุ่น ตรวจสอบให้แน่ใจว่าผู้จำหน่ายของคุณมีสต็อกส่วนประกอบที่สำคัญอย่างสม่ำเสมอ ความล่าช้าในการรับชิ้นส่วนทดแทนทำให้สายการผลิตต้องหยุดชะงักโดยสิ้นเชิง

หลีกเลี่ยงความเสี่ยง 'การผสมแบรนด์' โดยสิ้นเชิง ฉันทามติทางวิศวกรรมไม่สนับสนุนอย่างยิ่งให้ชิ้นส่วนที่ผสมกัน การเปลี่ยนตัวถังและปลอกโลหะจากผู้ผลิตหลายรายทำให้เกิดปัญหาร้ายแรง ค่าเผื่อระดับไมโครจะแตกต่างกันไปอย่างมากในแต่ละโรงงาน ปลอกโลหะจากแบรนด์ A ไม่ค่อยจะพอดีกับแบรนด์ B การผสมชิ้นส่วนจะทำให้การรับประกันของคุณเป็นโมฆะทันที มันเพิ่มความรับผิดในการดำเนินงานสำหรับโรงงานของคุณอย่างมาก

บทสรุป

การระบุฮาร์ดแวร์การเชื่อมต่อที่แม่นยำจำเป็นต้องสร้างสมดุลระหว่างความต้องการทางกลไกที่เข้มงวดกับความเป็นจริงด้านสิ่งแวดล้อมที่เกิดขึ้นจริง คุณต้องประเมินการสั่นสะเทือนและแรงดันของระบบอย่างต่อเนื่อง คุณยังต้องจับคู่ความสามารถของวัสดุกับอุณหภูมิแวดล้อมและการสัมผัสสารเคมีด้วย ข้อมูลจำเพาะที่เหมาะสมช่วยป้องกันการรั่วไหลและการระเบิดที่เป็นอันตรายซึ่งมีราคาแพง

• ตรวจสอบจุดความล้มเหลวของระบบนิวแมติกในปัจจุบันของคุณทันทีเพื่อระบุจุดเชื่อมต่อที่อ่อนแอ

• ปรับข้อกำหนดด้ายและวัสดุเฉพาะของคุณให้เป็นเอกสารมาตรฐาน

• ขอตัวอย่างทางเทคนิคหรือไฟล์ 3D CAD จากผู้จำหน่ายที่ผ่านการรับรองได้แล้ววันนี้

• ดำเนินการฝึกอบรมการประกอบชิ้นส่วนที่ได้มาตรฐานและเข้มงวดสำหรับเจ้าหน้าที่ซ่อมบำรุงของคุณ

คำถามที่พบบ่อย

ถาม: คุณสามารถใช้อุปกรณ์บีบอัดบนท่อนิวแมติกซ้ำได้หรือไม่

ตอบ: คุณสามารถใช้ตัวข้อต่อหลักซ้ำได้หลายครั้งอย่างปลอดภัย อย่างไรก็ตาม ปลอกโลหะจะเสียรูปไปบนท่ออย่างถาวรระหว่างการติดตั้งครั้งแรก คุณต้องเปลี่ยนปลอกโลหะและตัดปลายท่อที่ถูกบีบอัดก่อนหน้านี้ออกเพื่อรับประกันการซีลที่ปลอดภัยและปราศจากการรั่วไหลเมื่อประกอบกลับคืน

ถาม: ฉันจำเป็นต้องมีตัวสอดท่อสำหรับท่อนิวแมติกพลาสติกหรือไม่

ตอบ: ใช่ ท่อพลาสติกแบบอ่อนต้องใช้ตัวสอดโลหะแข็ง วัสดุอย่างโพลียูรีเทนหรือไนลอนขาดความสมบูรณ์ของโครงสร้างภายใต้แรงจับยึดที่หนักหน่วง เม็ดมีดรองรับเส้นผ่านศูนย์กลางด้านใน ป้องกันไม่ให้ผนังท่อยุบเข้าด้านในเมื่อข้อต่อเฟอร์รูลอัดกับเส้นผ่านศูนย์กลางภายนอก

ถาม: เกลียว NPT และ BSPT ในข้อต่อลมแตกต่างกันอย่างไร

ตอบ: NPT ใช้มุมเกลียว 60 องศากับรูปแบบจุดสูงสุดและหุบเขาเฉพาะ BSPT ใช้มุมเกลียว 55 องศา เนื่องจากรูปทรงแตกต่างกัน การบังคับให้ตัวผู้ NPT เข้าสู่พอร์ตตัวเมีย BSPT จะช่วยป้องกันการเชื่อมต่อของเกลียวอย่างเหมาะสม ความไม่ตรงกันนี้จะทำให้ซีลเสียหายและดึงเกลียวออก

ถาม: ข้อต่อสวมอัดแบบนิวแมติกส์ควรแน่นแค่ไหน?

ตอบ: ก่อนอื่นคุณควรขันน็อตให้แน่นโดยใช้นิ้ว จากนั้น ให้ใช้ประแจตามจำนวนรอบที่ระบุ โดยมักจะ 1-1/4 รอบสำหรับขนาดที่ใหญ่กว่า หรือ 3/4 รอบสำหรับขนาดที่เล็กกว่า ศึกษาเอกสารประกอบของผู้ผลิตเฉพาะเสมอ แทนที่จะอาศัยความรู้สึกส่วนตัวเพียงอย่างเดียว
