تكلف أعطال النظام الهوائي مرافق التصنيع آلاف الدولارات سنويًا. يؤدي الاختيار غير الصحيح للتركيب إلى حدوث تسربات شديدة للهواء، وانخفاض كارثي في الضغط، وتوقف باهظ الثمن غير مخطط له. قد تفترض أن هذه المكونات الصغيرة تعمل كسلع بسيطة قابلة للتبديل. ومع ذلك، فإن الاختلافات في تصميم الطويق وخيارات المواد ومعايير الخيوط المربكة تؤدي إلى تعقيد عملية الشراء بشكل كبير. يؤدي تحديد الاتصال الخاطئ إلى تعريض نظام الهواء بالكامل للخطر حتمًا. كما أنه يخلق مخاطر خطيرة على سلامة القوى العاملة في مصنعك.
لقد كتبنا هذا الدليل الشامل لحل هذه التحديات الهندسية الدقيقة. سوف تكتشف إطارًا عمليًا محايدًا للبائع لتقييم الأجزاء الأكثر موثوقية وتحديدها ومصدرها. سنساعدك على التنقل بين المتطلبات الفنية المعقدة بسهولة. سوف تتعلم كيفية اختيار الأجهزة الدقيقة اللازمة لتطبيقاتك الهوائية الصناعية. يضمن الاختيار الصحيح طول عمر النظام ويقلل من الصيانة غير المتوقعة.
الوجبات السريعة الرئيسية
توافق المواد يحدد العمر الافتراضي: النحاس هو المعيار الصناعي لعلم الخصائص الهوائية العامة، ولكن عوامل بيئية محددة قد تتطلب الفولاذ المقاوم للصدأ أو المواد المركبة.
يؤثر تصميم الطويق (فردي مقابل مزدوج) بشكل كبير على مقاومة الاهتزاز وقابلية إعادة الاستخدام.
تعد حالات عدم التطابق القياسية لمؤشر الترابط (على سبيل المثال، NPT مقابل BSPT) هي السبب الرئيسي لتسربات التثبيت وتلف المكونات.
دراسة الجدوى لتحديد تركيبات ضغط الهواء المناسبة
يجب على المهندسين تحويل التركيز من تكلفة الوحدة إلى موثوقية النظام بشكل عام. يعتمد النجاح بشكل كبير على الأداء الخالي من التسرب. إن ضغط النظام المستقر مهم بشكل كبير لكفاءة المحرك. فترات الصيانة المنخفضة توفر ساعات عمل كبيرة. يمكنك تحقيق هذه المعايير عن طريق اختيار الأجهزة المناسبة.
نقوم بتقييم تكلفة الجودة الرديئة (COPQ) بعناية أثناء عملية الشراء. المكونات الرخيصة تخفي تكاليف تشغيلية هائلة. ينبع هدر طاقة الضاغط مباشرة من تسربات الهواء البسيطة. يهدر اتصال واحد غير محكم قدرًا كبيرًا من الكهرباء على مدار عام. تنشأ مخاطر السلامة أيضًا من الانفجارات المفاجئة للأنابيب. الهواء ذو الضغط العالي المتسرب بعنف يعرض الأفراد القريبين للخطر.
دعونا نقارن تقنيات الاتصال الأساسية المتاحة اليوم. كل يخدم غرض صناعي محدد.

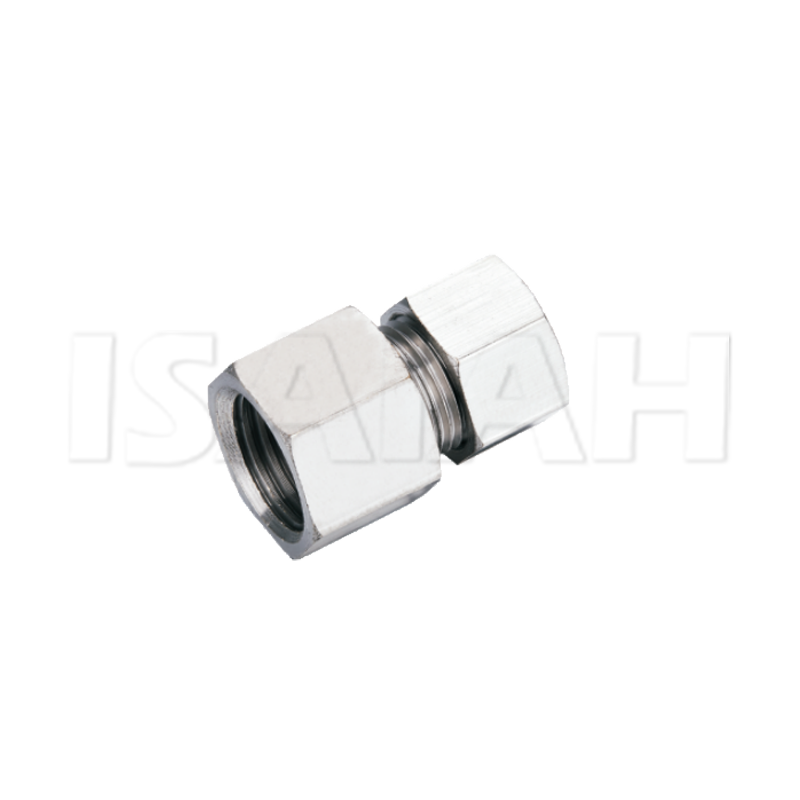

تركيبات الضغط: تتعامل مع الضغط العالي بشكل جيد للغاية. إنهم يتحملون بيئات الاهتزاز الثقيلة دون أن يرتخيوا. ويعتبرها المهندسون حلولاً دائمة أو شبه دائمة.
بدائل الضغط للاتصال: يقوم المشغلون بتجميعها بشكل أسرع بكثير. أنها لا تتطلب الشدات للتثبيت. ومع ذلك، فهي تمتلك حدود ضغط قصوى أقل. كما أنها تفشل بشكل متكرر أكثر في ظل الاهتزاز المستمر.
يجب عليك اختيار نوع الاتصال الخاص بك بناءً على متطلبات التشغيل الصارمة. استخدام تضمن تركيبات الضغط ختمًا قويًا وموثوقًا في البيئات الصعبة.
اختيار المواد: متى يجب الاعتماد على تركيبات الضغط النحاسية
نحن نضع النحاس باعتباره المادة الافتراضية للتطبيقات القياسية. تعتمد معظم الأنظمة الهوائية بالكامل عليه. استخدام توفر تركيبات الضغط النحاسية فعالية من حيث التكلفة لا تصدق. يوفر المعدن إمكانية تصنيع ممتازة أثناء إنتاج المصنع. يمكنك أيضًا الحصول على مقاومة طبيعية للتآكل ضد الرطوبة الجوية القياسية. تناسب بيئات المصانع الداخلية المكونات النحاسية بشكل مثالي.
ومع ذلك، فإن المكونات النحاسية لديها قيود موثقة. لا يمكنك استخدامها أثناء عمليات الغسل الكيميائية شديدة التآكل. تعمل محاليل التنظيف المعتمدة على الأمونيا على تحلل النحاس بسرعة. البيئات الخارجية عالية الرطوبة تسبب أيضًا الأكسدة المبكرة.
يتعامل الفولاذ المقاوم للصدأ (فئتي 304 و316) مع البيئات القاسية بشكل لا تشوبه شائبة. تتطلب مصانع تجهيز الأغذية هذه المواد الصحية. البيئات البحرية والتطبيقات الكيميائية تتطلب ذلك باستمرار. ومع ذلك، سوف تدفع تكلفة قسط كبيرة. يجب عليك أيضًا الحذر من المخاطر المثيرة للقلق. يحدث الغليان عندما يتم لحام الخيوط غير القابلة للصدأ معًا على البارد أثناء التجميع. يجب أن يستخدم القائمون على التركيب مركبات مضادة للاستيلاء لمنع هذه المشكلة.
تخدم المواد البلاستيكية والمواد المركبة هندسيًا حالات حافة محددة للغاية. أحيانًا ما تملي قيود الوزن الشديدة استخدام البلاستيك. كما أن بعض متطلبات الخمول الكيميائي تجبر المهندسين على التوجه نحو الأجسام المركبة. ومع ذلك، فإن المواد البلاستيكية تفتقر إلى القوة الميكانيكية لنظيراتها المعدنية.
بنية المكونات: تصاميم الطويق المفرد مقابل المزدوج
تتميز مكونات الحلقة المفردة بميكانيكا داخلية واضحة. يضغط الجوز الحلقة المفردة في الأنبوب. يعض الطويق الأنبوب عند نقطة معينة. يؤدي هذا الإجراء إلى إنشاء الختم الميكانيكي الأساسي الخاص بك. يجب عليك استخدامها لتطبيقات الضغط القياسية. التكلفة على نطاق واسع تدفع قرار التصميم المحدد هذا. أنها تؤدي بشكل جيد في البيئات الثابتة.
توفر نماذج الطويق المزدوج ميزة ميكانيكية متميزة مقارنة بالتصميمات الفردية. الطويق الأمامي يخلق ختم السائل الرئيسي. الطويق الخلفي يمسك الأنبوب بشكل آمن. يمتص الطويق الخلفي اهتزازات النظام بشكل فعال. يجب عليك استخدامها في بيئات عالية الاهتزاز. تتطلب أنظمة السلامة الحرجة تركيبها. تستفيد التطبيقات التي تتطلب إعادة التجميع بشكل متكرر أيضًا بشكل كبير من الحلقات المزدوجة.
ميزة |
الطويق واحد |
الطويق المزدوج |
آلية الختم |
نقطة عض واحدة تخلق الختم والقبضة. |
الأختام الطويق الأمامية. السيطرة على الطويق الخلفي. |
مقاومة الاهتزاز |
مقاومة معتدلة. |
مقاومة ممتازة. |
قابلية إعادة الاستخدام |
دورات إعادة التجميع محدودة. |
إمكانية إعادة التجميع العالية. |
عامل التكلفة |
اقتصادية للغاية للاستخدام بكميات كبيرة. |
تكلفة القسط لكل وحدة. |
يتطلب توافق الأنابيب عناية هندسية دقيقة. يجب عليك مطابقة تصميم التوصيل مع مادة الأنابيب الخاصة بك. الأنابيب البلاستيكية الناعمة مثل البولي يوريثين (PU) أو النايلون تتشوه بسهولة. يجب عليك استخدام إدراجات معدنية داخل نهاية الأنبوب. يمنع الإدخال انهيار الأنبوب عند ضغط الطويق. وبدون إدخال، تنزلق الأنابيب الناعمة تحت الضغط.
إطار التقييم الأساسي: تحديد توافق النظام
توجه طريقة STAMP عملية الاختيار الاحترافية لدينا. فهو يضمن التوافق التام للنظام قبل بدء الشراء.
الحجم: يجب عليك مطابقة مقاييس القطر الخارجي (OD) بدقة. لا تخلط أبدًا بين الأنابيب المترية والأنابيب الإمبراطورية. سوف يتسرب أنبوب مقاس 6 مم داخل جسم مقاس 1/4 بوصة.
درجة الحرارة: ضع في اعتبارك نطاقات درجة الحرارة المحيطة والوسائط. تعمل الحرارة العالية على تليين الأنابيب البلاستيكية. البرد الشديد يهش الأختام المطاطية.
التطبيق: حدد ما إذا كان التثبيت ديناميكيًا أم ثابتًا. تتطلب الأجزاء المتحركة الديناميكية مقاومة فائقة للاهتزاز.
الوسائط: تحليل ما يتدفق عبر الخطوط. يتصرف الهواء المضغوط القياسي بشكل مختلف عن الهواء المشحم. تعمل زيوت الضاغط الاصطناعية على تحلل بعض اللدائن.
الضغط: تحقق من الحد الأقصى لتصنيفات ضغط التشغيل. حافظ دائمًا على هامش آمن أقل من ضغط الانفجار النهائي.
إن التنقل في معايير الخيط يمثل تحديًا للعديد من المهندسين ذوي الخبرة. يؤدي الترابط المتقاطع إلى تدمير المتشعبات والصمامات باهظة الثمن. يجب أن تفهم تمامًا الاختلافات الهيكلية.
يتميز NPT (خيط الأنابيب الوطني) بخيوط مدببة. يتم ربط الخيوط معًا لتشكل ختمًا. يستخدم BSPT (تفتق الأنابيب القياسي البريطاني) أيضًا تفتقًا. ومع ذلك، يستخدم BSPT زاوية خيط 55 درجة. تستخدم معاهدة حظر الانتشار النووي زاوية 60 درجة. يعتمد BSPP (الأنابيب البريطانية القياسية الموازية) كليًا على الخيوط المتوازية ويتطلب حلقة على شكل حرف O.
معيار الموضوع |
نوع النموذج |
زاوية الموضوع |
طريقة الختم |
معاهدة حظر الانتشار النووي |
مدبب |
60 درجة |
تشوه الخيط ومانع التسرب. |
بي إس بي تي |
مدبب |
55 درجة |
تشوه الخيط ومانع التسرب. |
بي إس بي بي |
موازي |
55 درجة |
الختم الميكانيكي (حلقة دائرية أو غسالة). |
لا يمكنك خلط الخيوط المدببة والمتوازية بأمان. إن استخدام NPT داخل منفذ BSPT يضمن حدوث تسرب. يجب عليك استخدام محولات مؤشر ترابط معينة لسد حالات عدم التطابق القياسية بأمان.
حقائق التنفيذ: التجميع والصيانة وتخفيف المخاطر
التحضير يمنع الفشل الميداني الكارثي. يجب عليك اتباع الخطوات غير القابلة للتفاوض للتجميع الموثوق. قم دائمًا بقطع الأنابيب بشكل مربع تمامًا. تمنع القطع الزاوية الأنبوب من الجلوس بشكل صحيح. قم بإزالة جميع الأنابيب المعدنية بعناية بعد القطع. نشارة معدنية تلحق الضرر بأسطح الجلوس الداخلية. تأكد من أن قيعان الأنبوب تخرج بالكامل داخل الجسم الرئيسي قبل ربطها.
حقائق عزم الدوران تدمر العديد من المنشآت المهنية. يظل الإفراط في التشديد هو الخطأ الأكثر شيوعًا. يؤدي عزم الدوران الزائد إلى تشويه الطويق بشكل دائم. إنه يسحق الأنابيب الحساسة الموجودة تحتها. وهذا يضمن تسربًا مكلفًا بمرور الوقت. اتبع مواصفات الشركة المصنعة لتشديد المنعطفات. لا تعتمد أبدًا على الشعور الجسدي البحت.
يضمن التوحيد صيانة متسقة ويمكن التنبؤ بها. نوصي بشدة بالتحقق من شهادات ISO أو DIN. تعتمد الوثائق الجاهزة للتدقيق بشكل كبير على الأجزاء المعتمدة. تحافظ بروتوكولات الصيانة الموحدة على تشغيل منشأتك بسلاسة. يجب عليك تحديد الجودة العالية تجهيزات ضغط الهواء من الشركات المصنعة ذات السمعة الطيبة. يؤدي الاتساق عبر مصنعك إلى تقليل مشكلات المخزون.
منطق القائمة المختصرة وتقييم البائعين
قم بتقييم قدرات البائع بدقة قبل إجراء عمليات شراء كبيرة. ابحث عن أوراق المواصفات الشاملة عبر الإنترنت. تشير الشفافية الفنية إلى جودة التصنيع. يساعد توفر نموذج CAD فريق التصميم الخاص بك بشكل كبير. تعمل إمكانية تتبع المواد الواضحة على حماية حالة امتثال شركتك. اطلب من البائعين تقارير اختبار المطحنة إذا لزم الأمر.
فحص قابلية التوسع والموثوقية في سلسلة التوريد. يتطلب الشراء بالجملة احتياطيات مخزون ضخمة. يحتاج طلب المشاريع المتخصصة إلى شحن سريع ومرن. تأكد من أن البائع الخاص بك يقوم بتخزين المكونات الهامة باستمرار. التأخير في استلام قطع الغيار يوقف خطوط الإنتاج بالكامل.
تجنب مخاطر 'خلط العلامات التجارية' تمامًا. الإجماع الهندسي لا يشجع بشدة على تداخل الأجزاء. يؤدي تبديل الأجسام والحلقات من شركات مصنعة مختلفة إلى حدوث مشكلات خطيرة. تختلف التفاوتات الدقيقة بشكل كبير بين المصانع المختلفة. نادرًا ما يتم وضع الطويق من العلامة التجارية 'أ' بشكل مثالي داخل العلامة التجارية 'ب'. يؤدي خلط الأجزاء إلى إبطال الضمانات الخاصة بك على الفور. إنه يزيد بشكل كبير من المسؤولية التشغيلية لمنشأتك.
خاتمة
يتطلب تحديد أجهزة التوصيل الدقيقة تحقيق التوازن بين المتطلبات الميكانيكية الصارمة والواقع البيئي الفعلي. يجب عليك تقييم الاهتزاز وضغط النظام بشكل مستمر. تحتاج أيضًا إلى مطابقة قدرات المواد مع درجات الحرارة المحيطة والتعرض للمواد الكيميائية. المواصفات الصحيحة تمنع التسربات المكلفة والانفجارات الخطرة.
قم بمراجعة نقاط فشل الهواء الحالية لديك على الفور لتحديد الروابط الضعيفة.
قم بإضفاء الطابع الرسمي على متطلباتك الخاصة من الخيوط والمواد في وثيقة موحدة.
اطلب عينات فنية أو ملفات CAD ثلاثية الأبعاد من البائعين المؤهلين اليوم.
قم بتنفيذ تدريب صارم وموحد على التجميع لموظفي الصيانة لديك.
التعليمات
س: هل يمكنك إعادة استخدام تركيبات الضغط على الأنابيب الهوائية؟
ج: يمكنك إعادة استخدام الجسم المناسب عدة مرات بأمان. ومع ذلك، فإن الطويق يتشوه بشكل دائم على الأنابيب أثناء التثبيت الأولي. يجب عليك استبدال الطويق وقطع نهاية الأنبوب المضغوط مسبقًا لضمان ختم آمن مانع للتسرب عند إعادة التجميع.
س: هل أحتاج إلى إدخال أنبوب للأنابيب الهوائية البلاستيكية؟
ج: نعم، تتطلب الأنابيب البلاستيكية الناعمة إدخالًا معدنيًا صلبًا. تفتقر المواد مثل البولي يوريثين أو النايلون إلى السلامة الهيكلية في ظل قوة التثبيت الثقيلة. الملحق يدعم القطر الداخلي. يمنع جدار الأنبوب من الانهيار إلى الداخل عندما يضغط الطويق على القطر الخارجي.
س: ما هو الفرق بين خيوط NPT وBSPT في التركيبات الهوائية؟
ج: يستخدم NPT زاوية خيط 60 درجة مع أشكال محددة للذروة والوادي. يستخدم BSPT زاوية خيط 55 درجة. ونظرًا لاختلاف هندستها، فإن إجبار ذكر NPT على الدخول إلى منفذ BSPT الأنثوي يمنع الارتباط الصحيح للخيط. يؤدي عدم التطابق هذا إلى إضعاف الختم وتجريد الخيوط.
س: ما مدى إحكام تركيبات الضغط الهوائي؟
ج: يجب عليك أولاً شد الصمولة بإحكام. بعد ذلك، استخدم مفتاح الربط لعدد محدد من اللفات - غالبًا 1-1/4 لفة للأحجام الأكبر، أو 3/4 لفة للأحجام الأصغر. قم دائمًا بمراجعة وثائق الشركة المصنعة المحددة بدلاً من الاعتماد فقط على الشعور الشخصي.
