Hvordan kan en rask eksosventil påvirke hastigheten til en pneumatisk sylinder?

Introduksjon

Effektiviteten til et pneumatisk system avhenger ofte av hvor raskt og jevnt sylindrene kan forlenges og trekkes tilbake. I mange industrielle applikasjoner reduserer forsinkelser i sylinderbevegelse produktiviteten, øker syklustiden og noen ganger til og med innvirkning på sikkerheten. En praktisk og bredt vedtatt løsning på denne utfordringen er installasjonen av en hurtig eksosventil . Ved å la trykkluft komme ut av sylinderen mer effektivt, kan denne enkle enheten transformere hastigheten og reaksjonsevnen til pneumatiske sylindre. Denne artikkelen utforsker i dybden hvordan en rask eksosventil påvirker sylinderhastigheten, hvorfor den er viktig for industriell ytelse, og hvordan ingeniører kan optimalisere bruken for pålitelig drift.

Forstå rollen til en hurtigeksosventil

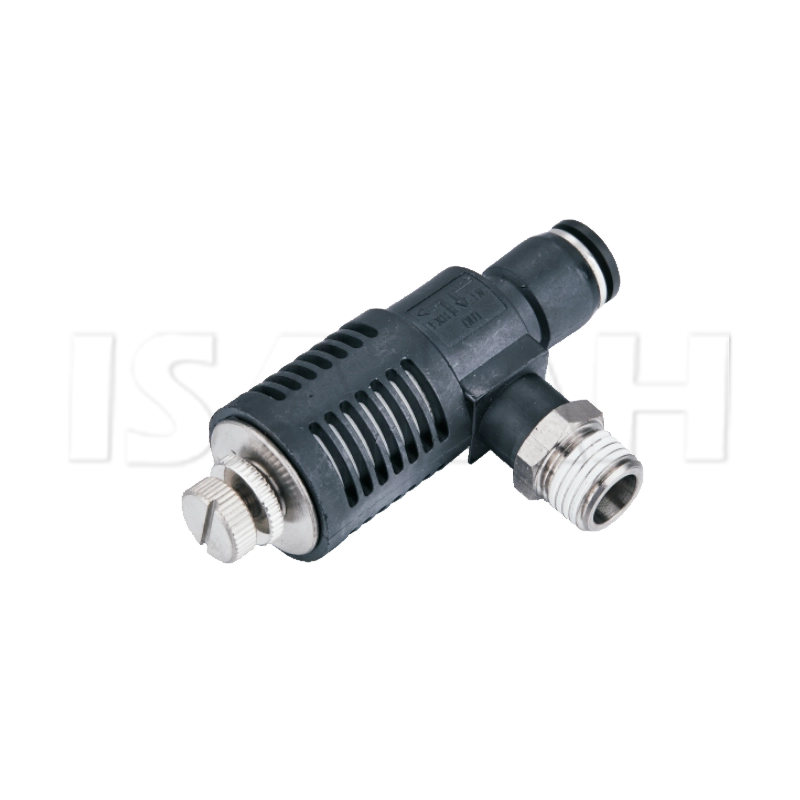

En hurtig eksosventil er designet for å frigjøre komprimert luft direkte inn i atmosfæren i stedet for å føre den tilbake gjennom kontrollventilen. Uten denne funksjonen må avtrekksluften bevege seg i hele lengden av tilførselsledningen og ventilhuset, noe som bremser sylinderbevegelsen. Når den er installert nær sylinderporten, forkorter hurtigeksosventilen eksosbanen, noe som muliggjør raskere trykkavlastning og raskere stempelinntrekking eller forlengelse.

Denne funksjonen er spesielt kritisk i høyhastighets automasjonsprosesser der timing er viktig. For eksempel kan pakkemaskineri eller pick-and-place-systemer ikke ha råd til forsinkelser i sylinderhandlingen. Den raske eksosventilen bygger bro mellom standard pneumatisk drift og høyhastighetsytelse ved å forbedre responsen uten å kreve overdimensjonerte ventiler eller større kompressorer.

Hvordan sylinderhastighet bestemmes i pneumatiske systemer

Sylinderhastighet i pneumatiske systemer bestemmes ikke av en enkelt faktor; den påvirkes av lufttrykk, strømningskapasitet, ventilstørrelse, rørdiameter og eksosrestriksjoner. Balansen mellom lufttilførsel og eksoseffektivitet definerer hvor raskt et stempel kan bevege seg.

Viktige determinanter inkluderer:

• Lufttrykk : Høyere trykk øker kraften, men kan forårsake turbulens hvis den ikke tømmes effektivt.

• Strømningsbegrensninger : Smale rør eller små ventiler begrenser luftbevegelsen.

• Eksosbanelengde : Lengre baner forårsaker forsinkelser i trykkavlastningen.

• Mottrykk : Motstand i eksosrøret bremser stempelreturhastigheten.

En rask eksosventil adresserer direkte eksossiden av denne ligningen. Ved å minimere mottrykket og forkorte eksosbanen, lar det stemplet bevege seg raskere, selv ved samme tilførselstrykk.

Innvirkning av en hurtigeksosventil på sylinderforlengelse og tilbaketrekking

Effekten av en hurtig eksosventil er mest synlig under sylinderens retur- eller tilbaketrekningssyklus. Normalt må komprimert luft som forlater sylinderen reise gjennom lange rør før den kommer ut ved retningsreguleringsventilen. Dette skaper en flaskehals. Ved å tømme lokalt fjerner hurtigeksosventilen denne begrensningen og øker stempelhastigheten.

• Utvidelsesfase : Fordelen er merkbar, men noen ganger mindre dramatisk, siden tilførselsflyt ofte er den begrensende faktoren. Men i dobbeltvirkende sylindre kan å plassere en hurtig eksosventil på forlengerporten fortsatt forbedre hastigheten betydelig.

• Tilbaketrekkingsfase : Det er her forbedringen er mest uttalt. Raskere tilbaketrekking reduserer tomgangstiden i repeterende maskinsykluser, og forbedrer den generelle systemproduktiviteten.

Tabell 1: Sammenligning av sylinderhastighet med og uten hurtigeksosventilens

tilstand	Sylinderforlengelseshastighet	Sylindertilbaketrekkingshastighet
Standard eksos	Moderat	Langsom
Med hurtig eksosventil	Raskere	Betydelig raskere

Denne sammenligningen fremhever hvorfor industrier prioriterer ventilen for tilbaketrekkingstunge applikasjoner som klem-, stanse- eller stemplingssystemer.

Fordeler med å bruke hurtigeksosventiler i pneumatiske systemer

De rask eksosventil tilbyr mer enn bare raskere sylinderbevegelse; det gir flere sekundære fordeler som forbedrer systemdesign og effektivitet.

1. Økt produktivitet – Raskere syklustider gjør at maskinene kan fullføre flere operasjoner på kortere tid.

2. Krav til redusert ventilstørrelse – Ingeniører kan bruke mindre retningsreguleringsventiler fordi eksosen ikke er avhengig av dem.

3. Lavere energiforbruk – Effektiv eksos reduserer unødvendig mottrykk, som igjen reduserer kompressorens arbeidsbelastning.

4. Forbedret pålitelighet – Ved å forhindre for stort mottrykk hjelper ventilen med å minimere slitasje på tetninger og sylinderkomponenter.

5. Kompakt installasjon – Raske eksosventiler kan monteres direkte på sylinderporten, og krever ingen større systemredesign.

Tabell 2: med hurtigeksosventil i pneumatisk sylinderapplikasjoner

Fordelbeskrivelse	Fordeler
Hastighetsforbedring	Forkorter eksosbanen for raskere stempelvandring
Energieffektivitet	Reduserer kompressorbelastningen gjennom optimalisert luftutløsning
Beskyttelse av utstyr	Senker mottrykket som forårsaker slitasje
Kostnadsbesparelser	Tillater mindre ventiler og unngår overdimensjonerte komponenter

Disse fordelene viser at den hurtige eksosventilen ikke bare er en hastighetsøkende enhet, men også en kostnads- og energibesparende løsning for pneumatiske systemer.

Riktig plassering av hurtigeksosventiler for maksimal effekt

Plasseringen av en hurtig eksosventil er avgjørende for å oppnå optimale resultater. Plassering av ventilen for langt fra sylinderen reduserer effektiviteten fordi avtrekksluften fortsatt må reise gjennom lange rør. Den beste praksisen er å installere ventilen direkte på eller så nær sylinderporten som mulig.

• Enkeltvirkende sylindre : Krever vanligvis ventilen på porten som brukes til eksos.

• Dobbeltvirkende sylindre : Kan bruke raske eksosventiler på en eller begge portene, avhengig av om både forlengelses- og tilbaketrekningshastigheter trenger forbedring.

• Applikasjoner med rask sykling : Flere raske eksosventiler kan brukes for å balansere strømning og forhindre ujevn bevegelse.

Riktig plassering sikrer at det maksimale volumet av trykkluft slippes ut umiddelbart, og gir den kraftige hastighetsøkningen ingeniører forventer.

Potensielle utfordringer og vurderinger

Mens raske eksosventiler gir klare fordeler, er de ikke uten potensielle ulemper. Ingeniører må ta hensyn til disse utfordringene for å unngå systemproblemer:

1. Støygenerering – Direkte atmosfærisk eksos kan være høyt, og krever lyddempere eller lyddempere.

2. Forurensningsrisiko – Åpne eksosveier kan føre til at støv eller rusk kommer inn i ventilen hvis den ikke er beskyttet.

3. Overhastighet – For rask sylinderbevegelse kan forårsake støtskader ved endeposisjoner. Dempingsmekanismer eller strømningskontroller kan være nødvendig.

4. Kompatibilitetsgrenser – Noen systemer med delikat timing kan kanskje ikke dra nytte av raskere sylinderbevegelse og kan kreve nøye balansering.

Tabell 3: Vanlige utfordringer og løsninger med hurtigeksosventiler

Utfordring	potensiell	problemløsning
Støy	Høyt avtrekksluft	Bruk lyddempere eller lyddempere
Forurensning	Støv kommer inn i ventilen	Installer filtre eller deksler
Overfart	Sluttposisjonspåvirkning	Legg til demping eller flytbegrensere
Systemmismatch	Tidsubalanse	Juster strømningskontrollene

Ved å forutse disse problemene kan ingeniører maksimere den positive effekten av raske eksosventiler uten at det går på bekostning av systemsikkerhet eller pålitelighet.

Real-World-applikasjoner der hastighet er viktig

Raske eksosventiler er ikke bare teoretiske løsninger; de spiller en viktig rolle på tvers av bransjer.

• Pakkemaskiner : Raskere tilbaketrekking av sylinderen tillater rask boksfolding og forsegling.

• Samlebånd for biler : Rask eksos muliggjør høyhastighets fastspenning og frigjøring i robotstasjoner.

• Presseoperasjoner : Ved stempling og stansing betyr redusert sylindersyklustid høyere gjennomstrømning.

• Materialhåndtering : Plukk-og-plasser-enheter fungerer mer effektivt når sylindrene trekkes tilbake umiddelbart.

Disse eksemplene demonstrerer allsidigheten til raske eksosventiler for å øke produktiviteten der hastigheten er kritisk.

Konklusjon

En hurtig eksosventil er en kompakt, men kraftig komponent som i betydelig grad påvirker hastigheten til en pneumatisk sylinder. Ved å forkorte eksosbanen og minimere mottrykket, akselererer den både forlengelses- og tilbaketrekkingssykluser, med den største fordelen sett under tilbaketrekking. Utover hastighet, gir den produktivitetsgevinster, energieffektivitet og kostnadsbesparelser, noe som gjør den til et viktig verktøy i moderne automatisering. Med forsiktig plassering og oppmerksomhet på potensielle utfordringer, raske eksosventiler kan forvandle vanlige pneumatiske systemer til høyytelsesløsninger.

FAQ

Q1: Kan en hurtig eksosventil brukes på en hvilken som helst pneumatisk sylinder?
Ja, de fleste pneumatiske sylindre kan ha nytte av dette, men installasjonssted og brukskrav bør vurderes for best resultat.

Q2: Vil en rask eksosventil øke luftforbruket?
Nei, det øker ikke forbruket; det endrer bare eksosbanen. I mange tilfeller reduserer det kompressorbelastningen.

Q3: Hvordan skiller en hurtig eksosventil seg fra en strømningskontrollventil?
En strømningskontrollventil regulerer luftstrømmen, mens en rask utblåsningsventil raskt slipper ut luft for å øke hastigheten på stempelbevegelsen.

Q4: Kan raske eksosventiler være støyende?
Ja, de kan være høye siden lufteventiler går direkte til atmosfæren, men dette kan håndteres med lyddempere eller lyddempere.

Q5: Hvilke bransjer drar mest nytte av raske eksosventiler?
Emballasje-, bil-, materialhåndterings- og stemplingsindustrier er avhengige av raske eksosventiler for å redusere syklustiden.
