조달 전문가와 시스템 엔지니어는 업무상 끊임없는 줄다리기에 직면합니다. 우리는 심각한 누출을 방지하기 위해 장기적인 시스템 신뢰성에 비해 장착 인건비를 줄이기 위해 설치 속도의 균형을 적극적으로 맞춰야 합니다. 두 측정항목 중 하나를 타협할 여유가 없습니다. 압축, 플레어, 나사형 피팅과 같은 기존 커넥터는 수십 년 동안 역사적인 표준으로 사용되어 왔습니다. 입증된 기계적 강도를 제공합니다. 그러나 최신 푸시-연결 메커니즘은 다양한 산업 부문에서 엄청난 시장 점유율을 빠르게 확보하고 있습니다.
왜 그렇게 많은 시설이 이렇게 갑작스러운 변화를 일으키고 있습니까? 현장 기술자와 엔지니어에게는 좁은 공간과 확장 가능한 롤아웃을 위해 설계된 더 빠르고 도구가 필요 없는 솔루션이 절실히 필요합니다. 이 문서는 객관적이고 엔지니어링 중심의 평가 가이드 역할을 합니다. 우리는 심한 압력 하에서 실제로 어떻게 다양한 메커니즘이 작동하는지 탐구할 것입니다. 특정 운영 요구 사항과 엄격한 규정 준수 요구 사항에 완벽하게 부합하는 연결 유형을 결정하는 방법을 배우게 됩니다. 결국에는 전통적인 렌치를 사용해야 할 때와 도구가 필요 없는 최신 메커니즘을 신뢰할 때를 정확히 알게 될 것입니다.
주요 시사점
푸시인 피팅을 통한 인건비 절감은 높은 단가를 상쇄하는 경우가 많지만, 장기 비용은 시스템의 수명 주기와 유지 관리 빈도에 따라 달라집니다.
푸쉬-인 연결은 다양한 산업 및 상업용으로 입증되었으며 표준을 준수합니다. 시스템 오류가 설계 결함인 경우는 거의 없지만 일반적으로 부적절한 튜브 준비로 인해 발생합니다.
기존 커넥터는 기계적 밀봉이 O-링 허용 오차보다 오래 지속되는 특정 고진동, 고온 또는 위험한 화학 응용 분야에 필수입니다.
푸시인 시스템이 있는 플라스틱 튜빙을 지정할 때 인서트(보강재)를 활용하여 항상 피팅 유형을 튜빙 재질에 엄격하게 일치시키십시오.
핵심 메커니즘: 푸시인 피팅이 기존 커넥터와 다른 점
기존 기준: 압축 및 플레어
기존 파이프 커넥터는 안전한 밀봉을 위해 전적으로 무차별적인 물리적 힘에 의존합니다. 압축 피팅은 나사형 너트와 부드러운 금속 또는 플라스틱 페룰을 사용합니다. 너트를 조이면 페룰이 튜브 벽에 단단히 밀착됩니다. 이 물리적 작용으로 페룰이 변형됩니다. 이는 견고한 금속 대 금속 또는 금속 대 플라스틱 기계적 밀봉을 생성합니다. 플레어 피팅도 유사하게 작동하지만 일치하는 원추형 피팅 본체에 장착하기 전에 실제 튜브 끝을 바깥쪽으로 벌려야 합니다.
두 방법 모두 상당한 물리적 토크가 필요합니다. 설치자는 일반적으로 이러한 조인트를 적절하게 고정하기 위해 두 개의 별도 렌치가 필요합니다. 이러한 토크 종속성은 설치 프로세스에 주요 변수를 도입합니다. 너트를 너무 세게 조이면 내부 파이프가 파손될 위험이 있습니다. 너무 세게 조이면 결국 시스템에 압력이 가해지게 됩니다.

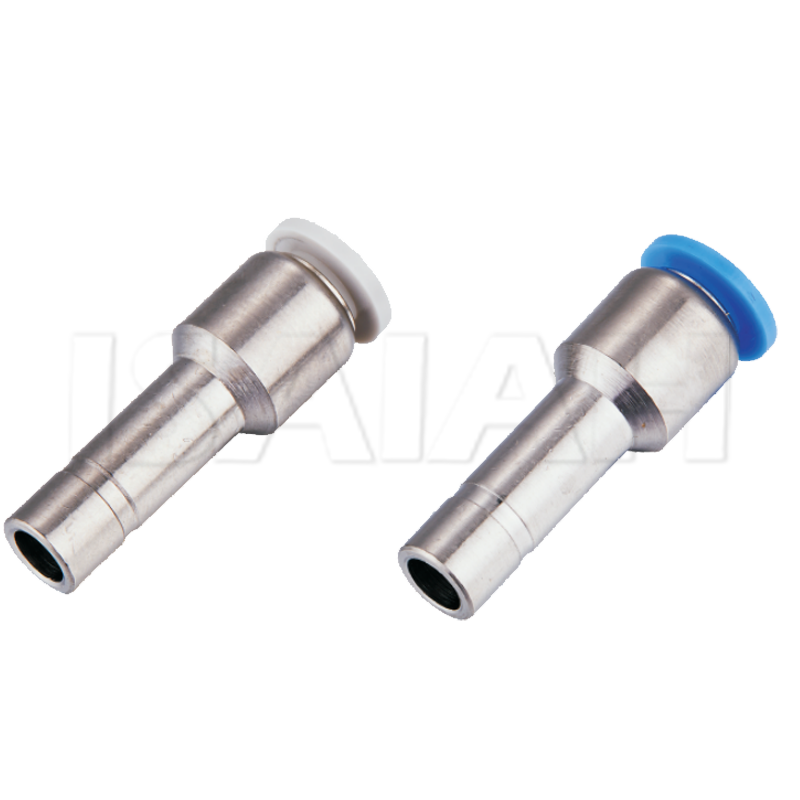

푸쉬인 메커니즘
도구가 필요 없는 최신 커넥터는 외부 물리적 힘을 내부 기하학적 엔지니어링으로 대체합니다. 내부 아키텍처를 살펴보면 피팅을 밀어 넣으면 두 개의 중요한 구성 요소가 함께 작동하는 것을 볼 수 있습니다. 먼저, 외부 콜릿이나 그랩 링이 삽입된 튜브를 잡습니다. 이 반지는 일반적으로 날카로운 스테인리스 스틸 이빨이 특징입니다. 이 톱니는 파이프 외부에 단단히 물려 실수로 빠지는 것을 방지합니다.
둘째, 내부 O-링은 실제 방수 또는 기밀 씰을 형성합니다. 제조업체는 특정 용도에 따라 O-링 재료를 선택합니다. EPDM 고무는 음용수 시스템에 매우 적합합니다. 니트릴 고무는 압축 공기와 순한 오일을 처리합니다. Viton O-링은 가혹한 화학물질과 더 높은 온도를 견딥니다. 파이프 내부에 유체 또는 공기 압력이 형성되면 실제로 O-링이 튜브 벽에 더 밀착됩니다.
현장에 대한 운영 영향
이 두 메커니즘 사이의 작동상의 차이점은 엄청납니다. 기존 커넥터는 토크에 엄격하게 의존합니다. 공구 정리를 위해 충분한 물리적 공간이 필요합니다. 단단하고 제한된 설치에서는 올바른 렌치 각도를 얻는 것이 엄청나게 어렵습니다. 이는 사용자 오류율을 직접적으로 증가시킵니다.
반대로, 밀어서 연결하는 메커니즘은 도구가 전혀 필요 없는 장착을 제공합니다. 파이프를 자르고 피팅에 밀어넣기만 하면 연결이 완벽하게 고정됩니다. 이는 토크 변수를 완전히 제거합니다. 설치자에게는 부피가 큰 렌치가 필요하지 않습니다. 너트가 충분히 조여져 있는지 추측할 필요가 없습니다. 이는 특히 제한된 기계 패널이나 복잡한 벽 뒤의 배관 배열에서 설치 오류를 대폭 줄여줍니다.
신뢰 요인: 피팅에 밀어 넣는 것이 '위험한 지름길'입니까?
업계 회의론에 대처
우리는 엔지니어링 및 배관 분야에 널리 퍼져 있는 편견을 인정해야 합니다. 많은 베테랑 기술자들은 도구 없이 설치하는 것이 심하게 렌치로 연결하는 것보다 본질적으로 약하다고 생각합니다. 그들은 종종 이러한 현대식 설비를 아마추어만을 위한 '위험한 지름길'로 분류합니다. 이러한 회의론은 이해할 수 있다. 맨손으로 3초 안에 연결할 수 있는 연결을 신뢰하는 것은 직관에 어긋납니다. 그러나 현대 유체 역학과 재료 과학은 매우 다른 이야기를 들려줍니다.
사실과 신화를 분리하기
가장 일반적인 신화를 직접 다루겠습니다. 많은 사람들은 이러한 피팅이 중간 정도의 시스템 압력에서 무작위로 폭발할 것이라고 생각합니다. 이것은 경험적으로 거짓입니다. 고품질 공압 및 배관 푸시 커넥터는 탁월한 압력 등급을 갖추고 있습니다. 표준 상업용 피팅은 주변 온도에서 최대 200PSI(14Bar)를 편안하게 유지합니다.
엄격한 실험실 파열 테스트 동안 결과는 매우 일관적입니다. 실제 플라스틱 또는 연질 구리 튜브는 제대로 장착된 피팅이 고장나기 훨씬 전에 거의 항상 파열됩니다. 압력이 파이프를 바깥쪽으로 밀어내려고 시도함에 따라 내부 그랩 링이 튜브 안으로 더 깊이 파고듭니다. 압력이 세게 밀릴수록 스테인리스 스틸 치아가 더 단단하게 물립니다.
EEAT 증명 포인트 및 인증
제품 내구성을 가정하거나 제조업체의 맹목적인 주장에 의존해서는 안 됩니다. 제품 안전성을 검증하려면 엄격한 업계 인증을 받아야 합니다. 평판이 좋은 제조업체는 자사 제품을 독립 테스트 연구소에 제출합니다.
WRAS 인증: 재료가 식수를 오염시키지 않도록 보장합니다.
NSF/ANSI 표준 61: 내부 O-링과 플라스틱이 식수 시스템 구성 요소에 대한 건강 영향 표준을 충족함을 보장합니다.
ISO 14743: 공압 유체 동력 커넥터의 치수 및 성능 요구 사항을 규정합니다.
인증된 구성요소를 지정하면 오래된 업계 지식보다는 문서화된 엔지니어링 데이터에 의존하게 됩니다. 인증된 푸시 커넥터는 일시적인 수정이 아닌 엔지니어링 솔루션입니다.
직접 비교: 압축 및 플레어에 대한 튜브 피팅의 푸시 평가
설치 속도 및 인건비
시간은 모든 시설에서 가장 비싼 상품입니다. 이러한 연결 방법 간의 시간 차이를 쉽게 정량화할 수 있습니다. 숙련된 작업자가 단일 푸시 연결을 완료하는 데 약 3초가 소요됩니다. 동일한 작업자가 단일 압축 조인트를 적절하게 준비, 정렬 및 렌치하는 데 2~3분 정도 소요될 수 있습니다.
이러한 차이는 대규모 출시 시 빠르게 확산됩니다. 500개의 새로운 압축 공기 방울을 설치하는 공장을 상상해 보십시오. 기존의 나사산 또는 압축 조인트를 사용하면 며칠 동안 값비싼 노동력이 소모됩니다. 도구가 필요 없는 최신 조인트를 사용하면 노동 시간이 단 몇 시간으로 줄어듭니다. 또한 이 속도는 긴급 유지보수 중단 시간을 직접적으로 최소화합니다. 라인에 장애가 발생하면 기술자는 몇 초 안에 구성 요소를 교체하여 즉시 생산을 복원할 수 있습니다.
재사용성 및 지속적인 유지 관리
유지 관리 유연성은 최신 커넥터를 크게 선호합니다. 품질 푸시인 튜브 피팅을 사용하면 신속한 분리 및 시스템 재구성이 가능합니다. 릴리스 칼라를 피팅 본체 안쪽으로 누르기만 하면 됩니다. 이 작업을 수행하면 스테인리스 스틸 톱니가 수축됩니다. 그러면 손상 없이 파이프를 부드럽게 빼낼 수 있습니다. 피팅과 파이프를 모두 즉시 재사용할 수 있습니다.
우리는 이것을 압축 피팅과 대조해야 합니다. 압축 페럴은 파이프 벽을 영구적으로 변형시킵니다. 한번 조이면 변형을 되돌릴 수 없습니다. 라인을 수정하거나 밸브를 교체해야 하는 경우 파쇄된 부분 아래의 파이프를 물리적으로 절단해야 합니다. 이로 인해 파이프가 짧아지고 종종 새 재료를 접합해야 합니다.
진동 내성 및 열팽창
O-링 씰의 물리적 한계를 무시할 수 없습니다. 기존의 플레어 및 압축 조인트는 진동이 심한 환경에서도 절대적인 우위를 유지합니다. 중공업 기계, 내연기관, 대규모 유압 프레스는 심각한 기계적 진동을 발생시킵니다. 기계적 금속 대 금속 씰은 이러한 지속적인 남용에서 쉽게 살아남습니다.
푸시 연결은 내부 O-링으로 인해 고유한 유연성을 갖추고 있습니다. 이러한 유연성은 사소한 열팽창을 훌륭하게 처리하지만 심한 연속 진동은 문제를 일으킬 수 있습니다. 지속적으로 공격적인 미세 움직임으로 인해 그랩 링이 파이프에 흠집을 낼 수 있습니다. 이로 인해 결국 밀봉 표면이 손상되고 누출이 느려집니다.
비용 분석: 선행 vs. 숨겨진
구매자는 종종 선불 부품 프리미엄에 집착합니다. 그것은 사실이다; 고도로 설계된 푸시 커넥터는 단순한 황동 압축 너트 및 페룰보다 단위당 비용이 더 높습니다. 그러나 현명한 구매자는 초기 송장을 살펴봅니다. 기존 조인트 설치에 필요한 숨은 노동시간을 계산해야 합니다. 또한 특수 툴링, 나사 밀봉제 및 과도한 조임으로 인한 불가피한 재작업 비용도 고려해야 합니다. 많은 상업적 시나리오에서 즉각적인 인건비 절감은 더 높은 부품 가격을 완전히 흡수합니다.
커넥터 애플리케이션 매트릭스
성능 비교 매트릭스 |
연결 유형 |
설치 속도 |
재사용성 |
진동 내성 |
툴링 필요 |
푸시-연결 |
매우 빠름(< 5초) |
높음(비파괴) |
낮음~보통 |
없음(파이프 커터만 해당) |
압축 |
느림(1~3분) |
낮음(파이프 변형) |
보통에서 높음 |
렌치 2개 |
플레어 |
매우 느림(3~5분) |
보통 (다시 앉을 수 있음) |
매우 높음 |
플레어링 도구, 렌치 |
애플리케이션 매칭: 환경에 맞는 커넥터 지정
공압 및 자동화
산업 자동화 부문에는 절대적인 모듈성이 필요합니다. 바로 이것이다. 퀵 릴리스 공압 피팅은 로봇 공학, 항공 라인 및 자동 조립 장비에 대한 확실한 산업 표준으로 작동합니다. 현대 공장은 레이아웃을 끊임없이 변경합니다. 컨베이어 시스템과 로봇식 픽 앤 플레이스 암은 압축 공기의 경로를 자주 변경해야 합니다.
기존의 스레드 연결은 이러한 빠른 전환에 비해 너무 느립니다. 퀵 릴리스 모델을 사용하면 유지 관리 담당자가 공압 실린더나 밸브를 즉시 교체할 수 있습니다. 공장 공기는 예측 가능한 압력(보통 약 90-120 PSI)과 주변 온도에서 작동하기 때문에 O-링 씰은 수년 동안 완벽하게 작동합니다.
식수 및 상업용 배관
상업용 배관은 엄청난 발전을 경험했습니다. 푸시핏(Push-fit) 기술은 현대적인 벽 뒤 응용 분야를 지배합니다. 오늘날 전통적인 구리 스웨팅 대신 황동 푸시 연결 밸브를 지정하는 것은 매우 일반적입니다.
많은 상업용 개조 공사는 사람이 거주하는 건물이나 좁은 크롤링 공간에서 이루어집니다. 화기 작업 허가를 받기가 어려운 경우가 많습니다. 땀을 흘리는 구리에 대한 개방형 화염은 대규모 화재 위험을 초래합니다. 도구가 필요 없는 황동 커넥터를 사용하면 토치, 납땜 및 플럭스가 필요하지 않습니다. 구리, PEX 및 CPVC 배관 사이를 원활하게 안전하게 전환하므로 개조 프로젝트에 매우 유용합니다.
고압 및 위험 유체
우리는 매우 명확한 엔지니어링 경계를 설정해야 합니다. 푸시 메커니즘은 무적이 아닙니다. 극한의 환경에서 멀리 떨어져 있어야 합니다. 중유압 시스템은 수천 PSI에서 작동합니다. 가스 라인은 휘발성이 높고 위험한 유체를 처리합니다. 화학 처리 공장은 극한의 온도에서 부식성이 높은 유체를 처리합니다.
이러한 가혹한 조건은 표준 EPDM 또는 니트릴 O-링의 성능을 빠르게 저하시킵니다. 고압 스파이크는 그랩 링의 기계적 한계를 극복합니다. 이러한 특정 위험한 응용 분야에서는 구조적 무결성을 보장하기 위해 기존의 플레어 연결, 견고한 나사 연결 또는 완전 용접 연결을 기본으로 사용해야 합니다.
구현 현실: 현장에서 장애 지점 방지
중요한 '튜브 삽입' 규칙
우리는 엔지니어와 계약업체 모두가 묻는 가장 일반적인 질문에 직접 답해야 합니다. 예, 푸시인 시스템이 있는 플라스틱 튜브를 지정할 때는 반드시 튜브 인서트(보강재라고도 함)를 사용해야 합니다.
PEX, 폴리에틸렌, 폴리우레탄과 같은 플라스틱 파이프는 다소 부드럽습니다. 커넥터에 밀어 넣으면 스테인레스 스틸 그랩 링이 내부에 집중된 압력을 가합니다. 파이프 벽을 강화하기 위한 내부 삽입물이 없으면 플라스틱은 시간이 지남에 따라 천천히 안쪽으로 붕괴됩니다. 파이프가 변형되면 내부 O-링에서 멀어집니다. 얼마 지나지 않아 치명적인 누출이 발생합니다. 항상 제조업체에서 권장하는 보강재를 사용하십시오.
중요한 파이프 준비 단계
시스템 오류는 피팅 자체의 설계 결함인 경우가 거의 없습니다. 이는 거의 보편적으로 게으르거나 부적절한 튜브 준비로 인해 발생합니다. 엄격한 준비 프로토콜을 따라야 합니다.
완벽한 정사각형 절단: 전용 파이프 절단기를 사용해야 합니다. 쇠톱을 절대 사용하지 마십시오. 각진 절단으로 인해 튜브가 내부 정지 장치에 균일하게 안착되지 않습니다.
가장자리 디버링: 절단된 가장자리에서 플라스틱 부스러기나 구리 버를 모두 제거해야 합니다.
외부 청소: 파이프 외부에 깊은 긁힘이나 먼지가 없는지 확인하십시오.
들쭉날쭉하고 거칠게 자른 파이프를 커넥터에 밀어 넣으면 그 버는 작은 면도날처럼 작용합니다. 그들은 내부 O-링에 미세한 구멍을 뚫습니다. 이 손상으로 인해 추적하기 어려운 매우 실망스럽고 느린 눈물 누출이 발생합니다.
깊이 표시 요구 사항
설치자는 파이프를 충분히 멀리 밀어 넣지 못하는 경우가 많습니다. 그들은 그랩 링의 초기 저항을 느끼고 파이프가 완전히 안착되었다고 잘못 가정합니다. 실제로는 아직 파이프가 O링을 통과하지 않은 상태입니다.
깊이 표시를 통해 이를 완전히 방지할 수 있습니다. 피팅 크기에 따라 필요한 삽입 깊이를 측정하기만 하면 됩니다. 마커를 사용하여 파이프에 작은 표시를 만듭니다. 파이프를 밀어 넣으면 마크가 릴리스 칼라와 완벽하게 같은 높이로 미끄러져야 합니다. 이러한 시각적 확인을 통해 튜브가 O-링에 완전히 장착되었음을 보장합니다.
다음 단계 최종 후보 목록 작성
시설 공급업체를 선택할 때 가격표 이상의 것이 필요합니다. 장기적인 신뢰성을 보장하려면 공급업체 선택에 대한 엄격한 기준을 설정해야 합니다.
그랩 링과 O-링 모두에 대한 자세한 재료 사양 시트를 요청하십시오.
물이나 공기 이외의 유체를 취급하는 경우 포괄적인 화학 호환성 차트가 필요합니다.
제품 샘플 묶음을 요청하세요. 대량 구매 주문을 하기 전에 실제 현장 테스트를 위해 유지 관리 팀에 전달하십시오.
결론
최종 판결은 명확합니다. 푸시인 피팅은 시설의 모든 파이프에 대한 보편적인 교체가 아닙니다. 그러나 위험한 지름길도 아닙니다. 이는 설치 노동력과 시스템 유연성을 최적화하도록 명시적으로 설계된 고도로 엔지니어링되고 안정적인 솔루션을 나타냅니다. 지정된 압력 및 온도 매개변수 내에서 유지하면 수년간 탁월한 성능을 발휘합니다.
시간을 내어 현재 유지 관리 및 설치 인건비를 감사해 보세요. 해당 수치를 정확한 구성 요소 지출과 비교하십시오. 시스템의 압력 및 온도 허용 오차를 주의 깊게 살펴보십시오. 실제 물리적 요구 사항을 이해한 후에는 숙련된 기술 영업 팀에 문의하여 포괄적인 사양 검토를 받으십시오. 연결 기술을 업그레이드하는 것은 올해 시설에서 달성할 수 있는 가장 쉬운 효율성 향상일 수 있습니다.
FAQ
Q: 푸시인 피팅이 시스템 유량을 감소시키나요?
A: 네, 약간요. 내부 구조에서는 튜브가 커넥터 본체 내부에 맞아야 합니다. 이는 피팅의 내부 직경이 파이프 자체보다 약간 작다는 것을 의미합니다. 이러한 사소한 감소는 표준 공압 또는 배관 응용 분야에 거의 영향을 미치지 않지만 매우 민감한 대용량 흐름 시스템을 설계할 때는 이를 고려해야 합니다.
Q: 구리, CPVC 및 PEX의 푸시인 커넥터를 서로 바꿔서 사용할 수 있습니까?
A: 많은 최신 배관 커넥터에는 구리, CPVC 및 PEX를 안전하게 고정하도록 설계된 범용 그랩 링이 있습니다. 그러나 공압식 변형은 나일론이나 폴리우레탄용으로 엄격하게 설계된 재료별 특성이 있는 경우가 많습니다. 설치하기 전에 항상 정확한 튜브 재질과 그랩 링의 호환성을 확인해야 합니다.
Q: 내부 O-링은 얼마나 오래 지속됩니까?
A: 고품질 O-링은 표준 조건에서 20년 이상 쉽게 지속됩니다. 그러나 직사광선, 심각한 온도 급상승 또는 호환되지 않는 화학 물질에 노출되면 수명이 급격히 떨어집니다. 수명을 보장하려면 특정 O-링 재료(예: EPDM 또는 니트릴)를 환경 위험 요소와 직접 일치시켜야 합니다.
A: 즉각적인 유출은 두 가지 일반적인 사용자 오류로 인해 발생합니다. 첫째, 설치자가 O-링을 지나 내부 정지점까지 튜브를 밀어내는 데 실패했습니다. 둘째, 삽입 중에 거칠거나 각진 파이프 절단으로 인해 O-링이 절단되었습니다. 이를 방지하려면 항상 파이프의 버를 제거하고 적절한 삽입 깊이를 표시하십시오.
