Արագ արտանետման փականի աշխատանքի սկզբունքը. Պարզ ուղեցույց սկսնակների համար

Օդաճնշական համակարգերի աշխարհում արագությունն ու արդյունավետությունը հաճախ կարևոր նշանակություն ունեն: Անկախ նրանից, թե դա արտադրության, ավտոմատացման կամ օդային էներգիայով աշխատող պարզ մեքենաների մեջ է, օդը արագ տեղափոխելու և դուրս մղելու ունակությունը կարող է մեծապես ազդել աշխատանքի վրա: Բաղադրիչներից մեկը, որն առանցքային դեր է խաղում այս գործընթացում, արագ արտանետման փականը:



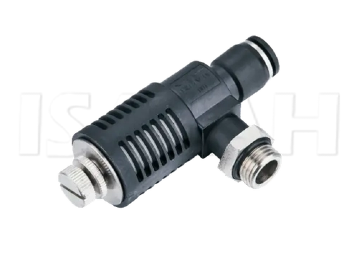

Ի՞նչ է արագ արտանետման փականը:

Ա արագ արտանետվող փականը  օդաճնշական փականների մասնագիտացված տեսակ է, որը նախատեսված է համակարգից օդը արագ ազատելու համար, հատկապես այն բանից հետո, երբ շարժիչը, ինչպիսին է մխոցը, ավարտում է իր հարվածը: Դրա հիմնական գործառույթն է արագացնել մղիչի աշխատանքի արտանետման փուլը՝ առաջարկելով օդի արտահոսքի ավելի արագ երթուղի, այլ ոչ թե ստիպելու նրան վերադառնալ ուղղորդող հսկիչ փականի և հարակից խողովակի ավելի երկար ճանապարհով:

Այս փականը սովորաբար տեղադրվում է օդաճնշական շարժիչին հնարավորինս մոտ, սովորաբար բալոնի նավահանգստում: Դրանով այն նվազագույնի է հասցնում արտանետվող օդի անցած հեռավորությունը, ինչն իր հերթին նվազեցնում է շարժիչի շարժումը վերականգնելու կամ շրջելու համար պահանջվող ժամանակը: Արագ արտանետման փականը կենսական դեր է խաղում ցիկլի արագության բարձրացման և ավտոմատացված և կրկնվող շարժման գործողություններում համակարգի արդյունավետության բարելավման գործում:

Պարզեցնելով և արագացնելով արտանետման գործընթացը՝ արագ արտանետման փականը կարող է զգալիորեն բարձրացնել համակարգի արձագանքողությունն ու արտադրողականությունը՝ դարձնելով այն կարևոր բաղադրիչ շատ օդաճնշական կիրառություններում այնպիսի ոլորտներում, ինչպիսիք են փաթեթավորումը, հավաքումը, ռոբոտաշինությունը և ավտոմատացումը:



Հիմնական բաղադրիչներ

Արագ արտանետման փականի մասերը հասկանալը կօգնի ձեզ ավելի լավ հասկանալ, թե ինչպես է այն աշխատում: Ահա հիմնական բաղադրիչները.

1. Փականի մարմին

Փականի մարմինը հիմնական արտաքին պատյանն է, որը միասին պահում է բոլոր ներքին մասերը: Այն սովորաբար պատրաստված է մետաղից (ինչպես արույր, ալյումին կամ չժանգոտվող պողպատ) կամ ամուր պլաստիկից: Մարմինն ունի միացման պորտեր շարժիչի և արտանետման ելքի համար:

2. Արտանետվող նավահանգիստ

Սա այն վայրն է, որտեղ օդը դուրս է գալիս համակարգից: Երբ փականը բացվում է, սեղմված օդը մղիչից դուրս է հոսում այս նավահանգստով դեպի մթնոլորտ: Արտանետման պորտի դիզայնը հաճախ օպտիմիզացված է բարձր հոսքի արագության համար:

3. Մուտքի և ելքի նավահանգիստներ

Այս նավահանգիստները միանում են մղիչին և օդի մատակարարմանը: Մուտքը թույլ է տալիս սեղմված օդը ներթափանցել ուղղորդման կառավարման փականից, մինչդեռ ելքը այն ուղարկում է շարժիչին:

4. Ներքին մեխանիզմ

Փականի ներսում սովորաբար կա սկավառակ կամ դիֆրագմ, որը գործում է որպես դարպաս: Երբ շարժիչը շարժվում է, և օդի ճնշումը որոշակի ուղղությամբ իջնում ​​է, այս ներքին բաղադրիչը տեղաշարժվում է՝ բացելով արտանետման պորտը և արագորեն օդը դուրս թողնելով:



Աշխատանքային սկզբունք

Այժմ եկեք ավելի սերտ նայենք, թե ինչպես է արագ արտանետման փականը գործում սովորական օդաճնշական շահագործման ժամանակ: Օդի հոսքի քայլ առ քայլ վարքագիծը հասկանալն օգնում է ցույց տալ, թե ինչպես կարող է այս փոքր բաղադրիչը մեծ ազդեցություն ունենալ համակարգի արագության և արդյունավետության վրա:

Օդի հոսքի քայլ առ քայլ նկարագրություն

1. Օդի մատակարարում ակտուատորին.
Գործընթացը սկսվում է, երբ սեղմված օդը ուղղորդված կառավարման փականից մատակարարվում է համակարգ: Այս օդը անցնում է արագ արտանետվող փականի միջով և հոսում շարժիչի գլան: Այս փուլում փականի ներքին մեխանիզմը, սովորաբար ճկուն սկավառակ կամ դիֆրագմա, մնում է փակված արտանետվող պորտի վրա: Նրա հիմնական գործառույթն այժմ ապահովելն է, որ ներգնա օդը շարժվի անմիջապես մղիչի մեջ առանց որևէ կորստի կամ արտահոսքի արտանետման միջոցով:

2. Շարժիչի շարժում.
սեղմված օդը մտնելով բալոն, այն մեծացնում է ճնշումը և ստիպում մխոցին շարժվել: Կախված նրանից, թե ինչպես է նախագծված օդաճնշական համակարգը, այս շարժումը կարող է լինել մղիչի երկարացում կամ ետ քաշում: Այս փուլի ընթացքում արագ արտանետման փականը պարզապես գործում է որպես անցուղի, որպեսզի ճնշված օդը կատարի իր աշխատանքը:

3. Օդի արձակում.
Երբ մխոցն ավարտում է իր հարվածը, ուղղորդող փականը փոխում է դիրքը: Այս փոփոխությունը դադարեցնում է մուտքային օդի հոսքը դեպի մղիչ և փոխարենը բացում է գիծը, որպեսզի օդը դուրս գա: Երբ դա տեղի է ունենում, փականի մուտքի պորտում ճնշումը զգալիորեն նվազում է:

4. Փականի ակտիվացում.
ճնշման այս անկումը խթանում է արագ արտանետման փականը գործելու: Ներքին սկավառակը կամ դիֆրագմն այլևս ամուր չի պահվում արտանետման միացքի վրա՝ ներածման ճնշման նվազեցման պատճառով: Այն ինքնաբերաբար բարձրանում է՝ բացելով ուղիղ ուղի, որպեսզի մղիչի ներսում օդն անմիջապես դուրս գա:

5. Արագ արտանետում.
երկար խողովակների միջով ետ գնալու և ուղղորդվող փականի արտանետման պորտով անցնելու փոխարեն, թակարդված օդը դուրս է գալիս հենց աղբյուրից՝ արագ արտանետման փականի ներկառուցված արտանետման միացքով: Սա զգալիորեն նվազեցնում է արտանետման ժամանակը և բարելավում համակարգի արձագանքումը:

6. Կրկնվող ցիկլը.
օդի արդյունավետ մաքրման դեպքում մղիչն արագ զրոյացվում է և պատրաստ է հաջորդ ցիկլին: Այս արագ և ուղիղ արտանետման երթուղին օգնում է զգալիորեն բարելավել ցիկլի ժամանակները կրկնվող շարժման օդաճնշական համակարգերում՝ դարձնելով արագ արտանետման փականը կարևոր բաղադրիչ ցանկացած կիրառման համար, որը պահանջում է արագություն և ճշգրտություն:

Պատկերավոր օրինակ. Օդային բալոնի ակտիվացում

Պատկերացրեք, որ օդաճնշական մխոցն օգտագործվում է հավաքման գծում՝ մի մասը իր տեղը մղելու համար: Առանց արագ արտանետման փականի, յուրաքանչյուր հրումից հետո մխոցի ներսում օդը պետք է հետ գնա ամբողջ համակարգով, նախքան մխոցը հետ քաշվի: Սա ավելացնում է ուշացումը:

Մխոցի մոտ տեղադրված արագ արտանետման փականով, օգտագործված օդը անմիջապես օդափոխվում է՝ նվազեցնելով ետ քաշման ժամանակը և թույլ տալով ավելի արագ կրկնել առաջադրանքը:



Արագ արտանետման փականների տեսակները

Ոչ բոլոր արագ արտանետման փականները նույնն են: Կախված ձեր դիմումից, կարող եք օգտագործել տարբեր տեսակներ.

1. Ներքին արագ արտանետման փականներ

Սրանք ամենատարածված տեսակներն են, որտեղ օդի մատակարարումը և մղիչը միացված են ուղիղ գծով: Նրանք կոմպակտ են և հեշտ տեղադրվում են անմիջապես խողովակի գծում:

2. Direct-Mount Արագ արտանետման փականներ

Դրանք նախագծված են ուղղակիորեն ակտուատորի միացքի վրա տեղադրվելու համար: Փականը հնարավորինս մոտ դնելով շարժիչին, արտանետման ուղին նվազագույնի է հասցվում առավելագույն արագության համար:

3. Չափի և կազմաձևման տատանումները

Արագ արտանետման փականները լինում են տարբեր չափերի (սովորաբար չափվում են նավահանգիստների չափերով, օրինակ՝ 1/8', 1/4', 1/2') և հոսքի հզորությամբ: Ոմանք նախատեսված են բարձր ճնշման համակարգերի համար, իսկ մյուսները հարմար են փոքր կամ ավելի նուրբ ծրագրերի համար:

Համոզվեք, որ ընտրել եք ճիշտ տեսակը և չափը՝ հիմնվելով ձեր համակարգի ճնշման, հոսքի արագության և ֆիզիկական դասավորության վրա:



Պարզ կիրառման օրինակ

Եկեք նայենք իրական աշխարհի օրինակին, որպեսզի տեսնենք, թե ինչպես արագ արտանետման փականը կարող է բարելավել համակարգի աշխատանքը:

Հիմնական օդաճնշական միացում արագ արտանետման փականով

Դիտարկենք մի շղթա, որտեղ փաթեթավորման մեքենայի մեջ դրոշմելու համար օգտագործվում է երկակի գործող օդաճնշական գլան: Համակարգը ներառում է.

• Օդային կոմպրեսոր

• 5/2-ուղի ուղղորդող հսկիչ փական

• Օդաճնշական խողովակ

• Արագ արտանետման փական

• Օդաճնշական գլան

Առանց արագ արտանետման փական , ամեն անգամ, երբ մխոցն ավարտում է հարվածը, արտանետվող օդը պետք է վերադառնա կառավարման փականի և երկար խողովակի միջով դեպի համակարգի արտանետումը: Սա ավելացնում է մի քանի հարյուր միլիվայրկյան ուշացում, որը գումարում է ժամում հազարավոր ցիկլեր:

Մխոցի մոտ տեղադրված արագ արտանետման փականով օդը ակնթարթորեն օդափոխվում է աղբյուրից: Արդյունքն ավելի արագ վերադարձի կաթված է և ընդհանուր ցիկլի ժամանակի կրճատում մինչև 20-30%:

Կատարման բարելավումներ

• Ավելի արագ ակտիվացում . նվազեցնում է վերադարձի հարվածի ժամանակը

• Ավելի քիչ ջերմություն և մաշվածություն . համակարգը այնքան էլ դժվար չի աշխատում

• Բարելավված արդյունք . րոպեում ավելի շատ ցիկլեր = ավելի շատ արտադրողականություն

• Էներգիայի խնայողություն . կոմպրեսորի աշխատանքի ժամանակի կրճատում ավելի արագ ցիկլերի պատճառով



Եզրակացություն

Արագ արտանետման փականները կարող են պարզ թվալ, բայց դրանք վճռորոշ դեր են խաղում օդաճնշական համակարգի աշխատանքի բարելավման գործում: Օդի ելքի ուղիղ ուղի տրամադրելով՝ դրանք զգալիորեն նվազեցնում են ձգձգումները, մեծացնում են շարժման արագությունը և բարելավում ընդհանուր արդյունավետությունը: Հասանելի է տարբեր տեսակների, ինչպիսիք են ներկառուցված և ուղղակի տեղադրումը, ճիշտ փականի ընտրությունը կարող է մեծապես բարձրացնել արտադրողականությունը և համակարգի արձագանքումը:

Եթե ​​ուսումնասիրում եք օդաճնշական լուծումներ կամ արդիականացնում եք ձեր ավտոմատացման համակարգերը, խորհրդակցեք INTELL PNEUMATIC TECHNOLOGY CO., LTD-ի՝ վստահելի արտադրողի հետ, որը մասնագիտացած է բարձրորակ արագ արտանետման փականների և օդաճնշական բաղադրիչների մեջ: Այցելեք նրանց կայքէջը կամ ուղղակիորեն կապ հաստատեք՝ ավելին իմանալու համար, թե ինչպես են նրանց արտադրանքը կարող բարձրացնել ձեր համակարգի աշխատանքը:
