A gyors kipufogószelep működési elve: Egyszerű útmutató kezdőknek

A pneumatikus rendszerek világában a sebesség és a hatékonyság gyakran kulcsfontosságú. Legyen szó gyártásról, automatizálásról vagy egyszerű léghajtású gépekről, a levegő gyors be- és kiáramlásának képessége nagyban befolyásolhatja a teljesítményt. Az egyik alkatrész, amely kulcsszerepet játszik ebben a folyamatban, a gyors kipufogószelep.



Mi az a gyors kipufogószelep?

A A gyors kipufogószelep  egy speciális pneumatikus szelep, amelyet arra terveztek, hogy gyorsan kiengedje a levegőt a rendszerből, különösen azután, hogy egy működtetőelem, például egy henger befejezte a löketét. Elsődleges funkciója az, hogy felgyorsítsa az aktuátor működésének kipufogófázisát azáltal, hogy gyorsabb utat kínál a levegő távozásához, ahelyett, hogy az irányszabályozó szelep és a hozzá tartozó csővezetékek hosszabb útján visszafelé kényszerítené.

Ezt a szelepet általában a pneumatikus működtetőhöz a lehető legközelebb szerelik fel – általában a henger nyílásánál. Ezáltal minimálisra csökkenti azt a távolságot, amelyet az elszívott levegőnek meg kell tennie, ami viszont csökkenti azt az időt, amely alatt az indítószerkezet visszaállítja vagy megfordítja a mozgását. A gyors kipufogószelep létfontosságú szerepet játszik a ciklus sebességének növelésében és a rendszer hatékonyságának javításában az automatizált és ismétlődő mozgású műveleteknél.

A kipufogó folyamat egyszerűsítésével és felgyorsításával a gyors kipufogószelep jelentősen növelheti a rendszer reagálóképességét és termelékenységét, így számos pneumatikus alkalmazás alapvető összetevőjévé válik olyan iparágakban, mint a csomagolás, az összeszerelés, a robotika és az automatizálás.

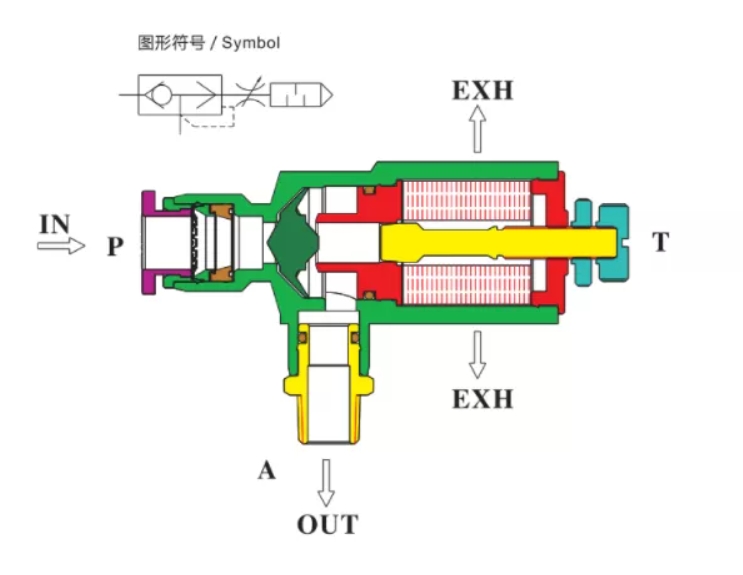

Alapkomponensek

A gyors kipufogószelep részeinek megértése segít jobban megérteni, hogyan működik. Íme a fő összetevők:

1. Szeleptest

A szeleptest a fő külső héj, amely az összes belső részt összetartja. Általában fémből (például sárgarézből, alumíniumból vagy rozsdamentes acélból) vagy tartós műanyagból készül. A karosszéria csatlakozónyílásai vannak az indítószerkezethez és a kipufogónyíláshoz.

2. Kipufogónyílás

Itt lép ki a levegő a rendszerből. Amikor a szelep kinyílik, a működtetőből sűrített levegő ezen a nyíláson keresztül áramlik ki a légkörbe. A kipufogónyílás kialakítása gyakran nagy áramlási sebességre van optimalizálva.

3. Bemeneti és kimeneti portok

Ezek a portok az aktuátorhoz és a levegőellátáshoz csatlakoznak. A bemeneti nyílás sűrített levegőt enged be az irányszabályozó szelepből, míg a kimenet továbbítja azt a működtetőhöz.

4. Belső mechanizmus

A szelep belsejében általában van egy tárcsa vagy membrán, amely kapuként működik. Amikor az aktuátor elmozdul és a légnyomás egy adott irányba csökken, ez a belső alkatrész elmozdul, kinyitja a kipufogónyílást, és gyorsan kiengedi a levegőt.



Működési elv

Most nézzük meg közelebbről a gyors kipufogószelep működését egy tipikus pneumatikus működés során. A légáramlási viselkedés lépésről lépésre történő megértése segít szemléltetni, hogy ez a kis alkatrész milyen nagy hatással lehet a rendszer sebességére és hatékonyságára.

Lépésről lépésre a légáramlás leírása

1. Levegő betáplálás az aktuátorba:
A folyamat akkor kezdődik, amikor sűrített levegőt szállítanak az irányszabályozó szelepből a rendszerbe. Ez a levegő áthalad a gyors kipufogószelepen, és a működtető hengerébe áramlik. Ebben a szakaszban a szelep belső mechanizmusa – általában egy hajlékony tárcsa vagy membrán – tömített marad a kipufogónyíláson. Elsődleges feladata most annak biztosítása, hogy a beáramló levegő közvetlenül a hajtóműbe kerüljön anélkül, hogy a kipufogón keresztül veszteséget vagy szivárgást okozna.

2. A működtető szerkezet mozgása:
Amikor a sűrített levegő belép a hengerbe, nyomást termel, és mozgásra kényszeríti a dugattyút. A pneumatikus rendszer kialakításától függően ez a mozgás lehet az aktuátor meghosszabbítása vagy visszahúzása. Ebben a fázisban a gyors kipufogószelep egyszerűen átjáróként működik a sűrített levegő számára, hogy elvégezze a feladatát.

3. Levegő kioldás:
Amikor a dugattyú befejezte a löketét, az irányszelep helyzetet vált. Ez a változás leállítja a bejövő levegő áramlását az aktuátorhoz, és ehelyett kinyitja a vezetéket, hogy lehetővé tegye a levegő távozását. Amikor ez megtörténik, a nyomás a szelep bemeneti nyílásánál jelentősen csökken.

4. Szelep aktiválása:
Ez a nyomásesés működésbe hozza a gyors kipufogószelepet. A csökkentett bemeneti nyomás miatt a belső tárcsa vagy membrán már nincs szorosan a kipufogónyíláshoz szorítva. Automatikusan felemelkedik, közvetlen utat nyitva a szelepmozgató belsejében lévő levegő azonnali elengedéséhez.

5. Gyors kipufogógáz:
Ahelyett, hogy hosszú csövön keresztül haladna vissza, és áthaladna az irányszelep kipufogónyílásán, a beszorult levegő közvetlenül a forrásnál távozik – a gyors kipufogószelep beépített kipufogónyílásán keresztül. Ez nagymértékben csökkenti a kipufogógáz idejét és javítja a rendszer reagálóképességét.

6. Ciklusismétlések:
Ha a levegőt hatékonyan tisztítják, az aktuátor gyorsan visszaáll, és készen áll a következő ciklusra. Ez a gyors és közvetlen kipufogóút jelentősen megnöveli a ciklusidőt az ismétlődő mozgású pneumatikus rendszerekben, így a gyors kipufogószelep nélkülözhetetlen alkatrész minden olyan alkalmazáshoz, amely sebességet és pontosságot igényel.

Szemléltető példa: Léghenger működtetése

Képzeljen el egy pneumatikus hengert, amelyet egy összeszerelősoron használnak egy alkatrész a helyére tolására. Gyors kipufogószelep nélkül minden egyes nyomás után a hengerben lévő levegőnek vissza kell jutnia az egész rendszeren, mielőtt a dugattyú visszahúzódna. Ez növeli a késleltetést.

A henger közelében elhelyezett gyorselszívó szelepnek köszönhetően az elhasznált levegő azonnal kiürül – csökkentve a visszahúzási időt és lehetővé téve a feladat gyorsabb megismétlését.



Gyors kipufogószelepek típusai

Nem minden gyors kipufogószelep egyforma. Az alkalmazástól függően különböző típusokat használhat:

1. Beépített gyors kipufogószelepek

Ezek a legelterjedtebb típusok, ahol a levegőellátás és az aktuátor egyenes vonalban csatlakozik. Kompaktak és könnyen beépíthetők közvetlenül a csővezetékbe.

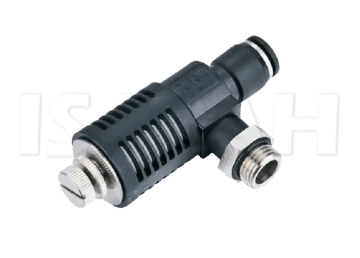

2. Közvetlenül szerelhető gyors kipufogószelepek

Ezeket úgy tervezték, hogy közvetlenül az aktuátor csatlakozójára szereljék fel. Ha a szelepet a szelepmozgatóhoz a lehető legközelebb helyezzük el, a kipufogó út minimálisra csökken a maximális sebesség érdekében.

3. A méret és a konfiguráció változatai

A gyors kipufogószelepek különböző méretűek (általában nyílásméretben mérve, például 1/8', 1/4', 1/2') és áramlási kapacitással rendelkeznek. Egyeseket nagynyomású rendszerekhez tervezték, míg mások kisebb vagy kényesebb alkalmazásokhoz alkalmasak.

Ügyeljen arra, hogy a rendszer nyomása, áramlási sebessége és fizikai elrendezése alapján a megfelelő típust és méretet válassza ki.



Egyszerű alkalmazási példa

Nézzünk meg egy valós példát, hogy meglássuk, hogyan javíthatja a rendszer teljesítményét egy gyors kipufogószelep.

Alap pneumatikus áramkör gyors kipufogószeleppel

Vegyünk egy olyan áramkört, ahol kettős működésű pneumatikus hengert használnak bélyegzésre egy csomagológépben. A rendszer a következőket tartalmazza:

• Egy légkompresszor

• 5/2 utas irányszabályozó szelep

• Pneumatikus cső

• Gyors kipufogószelep

• A pneumatikus henger

Anélkül, hogy a gyors kipufogószelep , minden alkalommal, amikor a henger befejezi a löketet, a kipufogó levegőnek vissza kell jutnia a vezérlőszelepen és a hosszú csövön keresztül a rendszer kipufogójához. Ez több száz ezredmásodperces késleltetést ad hozzá – ami óránként több ezer ciklust jelent.

A henger közelében elhelyezett gyors kipufogószeleppel a levegő azonnal a forrásnál távozik. Az eredmény egy gyorsabb visszatérési löket és a teljes ciklusidő akár 20-30%-os csökkenése.

Teljesítményfejlesztések

• Gyorsabb működtetés : Csökkenti a visszatérési löket idejét

• Kevesebb hő és kopás : A rendszer nem működik olyan keményen

• Jobb teljesítmény : Több ciklus percenként = nagyobb termelékenység

• Energiamegtakarítás : Csökkentett kompresszor üzemidő a gyorsabb ciklusoknak köszönhetően



Következtetés

A gyors kipufogószelepek egyszerűnek tűnhetnek, de döntő szerepet játszanak a pneumatikus rendszer teljesítményének javításában. Azáltal, hogy közvetlen utat biztosítanak a levegőnek a kilépéshez, jelentősen csökkentik a késéseket, növelik a működtető sebességét és javítják az általános hatékonyságot. Különböző típusokban, például beépített és közvetlen szerelésű kivitelben kapható, a megfelelő szelep kiválasztása nagymértékben növelheti a termelékenységet és a rendszer reakciókészségét.
