Panimula
Ang automation ng industriya, mga sistema ng pneumatic, at makinarya na may mataas na pagganap ay umaasa lahat sa tumpak at mahusay na kontrol ng naka-compress na hangin. Kabilang sa maraming mga bahagi na ginagawang mas mabilis at mas maaasahan ang mga pneumatic system, ang namumukod-tangi ang mabilis na balbula ng tambutso bilang isa sa mga pinakapraktikal ngunit madalas na minamaliit na mga aparato. Ang pangunahing layunin nito ay direktang ilabas ang naka-compress na hangin sa atmospera sa punto ng paggamit sa halip na i-routing ito pabalik sa pamamagitan ng control valve. Ang simpleng mekanismong ito ay makabuluhang nagpapabuti sa pagtugon ng system, binabawasan ang mga oras ng pag-ikot, at pinahuhusay ang kahusayan ng kagamitan. Upang lubos na maunawaan ang papel nito, mahalagang suriin kung paano gumagana ang isang mabilis na balbula ng tambutso, kung bakit ito ginagamit, at ang mga partikular na problemang nalulutas nito sa mga pneumatic na aplikasyon.
Pag-unawa sa Quick Exhaust Valve sa Pneumatic System
Ang isang mabilis na balbula ng tambutso ay idinisenyo upang mapabilis ang tambutso ng naka-compress na hangin mula sa isang actuator, karaniwang isang cylinder o diaphragm, sa pamamagitan ng pagbibigay ng isang mas maikling landas patungo sa atmospera. Sa halip na pilitin ang hangin na bumalik sa pamamagitan ng mga control valve at tubing, direktang inilalabas ito ng mabilis na tambutso. Binabawasan nito ang resistensya, pinapababa ang presyon sa likod, at pinapabilis ang pagbawi o extension ng piston.
Sa karaniwang mga sistema ng pneumatic, ang bawat millisecond ng oras ng pagtugon ay maaaring makaimpluwensya sa pagiging produktibo, lalo na sa mga high-speed na operasyon tulad ng packaging, clamping, o pagpindot. Sa pamamagitan ng pagbabawas sa pagkaantala ng tambutso, ang mabilis na mga balbula ng tambutso ay nagbabago ng isang average na pag-setup ng pneumatic sa isang mas tumutugon na sistema. Ang resulta ay hindi lamang mas mabilis na paggalaw ngunit pinahusay din ang kontrol sa mga operasyon na nangangailangan ng tumpak na timing.
Ang Pangunahing Layunin ng Mabilis na Exhaust Valve
Ang pangunahing layunin ng isang mabilis na balbula ng tambutso ay upang bawasan ang oras na kinakailangan para sa mga pneumatic actuator upang baguhin ang mga estado . Kung wala ito, kakailanganing lumabas ang naka-compress na hangin sa pamamagitan ng parehong directional control valve na nag-supply nito, na maaaring lumikha ng bottleneck. Kapag nakalagay ang balbula, nilalampasan ng hangin ang mas mahabang landas at mabilis na lumalabas.
Nakakamit ng function na ito ang tatlong kritikal na layunin:
Pagpapabuti ng bilis - Ang mabilis na tambutso ay nagbibigay-daan sa mga actuator na gumalaw nang mas mabilis.
Episyente ng pag-ikot – Ang mas maiikling tagal ng pag-ikot ay nagpapataas ng pangkalahatang throughput ng makina.
Pag-optimize ng enerhiya - Ang mas mababang presyon sa likod ay nakakatulong na mabawasan ang hindi kinakailangang pagkasira at pagkapagod sa kagamitan.
Sa pamamagitan ng direktang pag-target sa mga pagkaantala na likas sa mga pneumatic system, tinutugunan ng mga mabilisang tambutso ang isa sa mga pinakakaraniwang bottleneck sa automation.
Paano Gumagana ang Mabilis na Exhaust Valve sa Practice

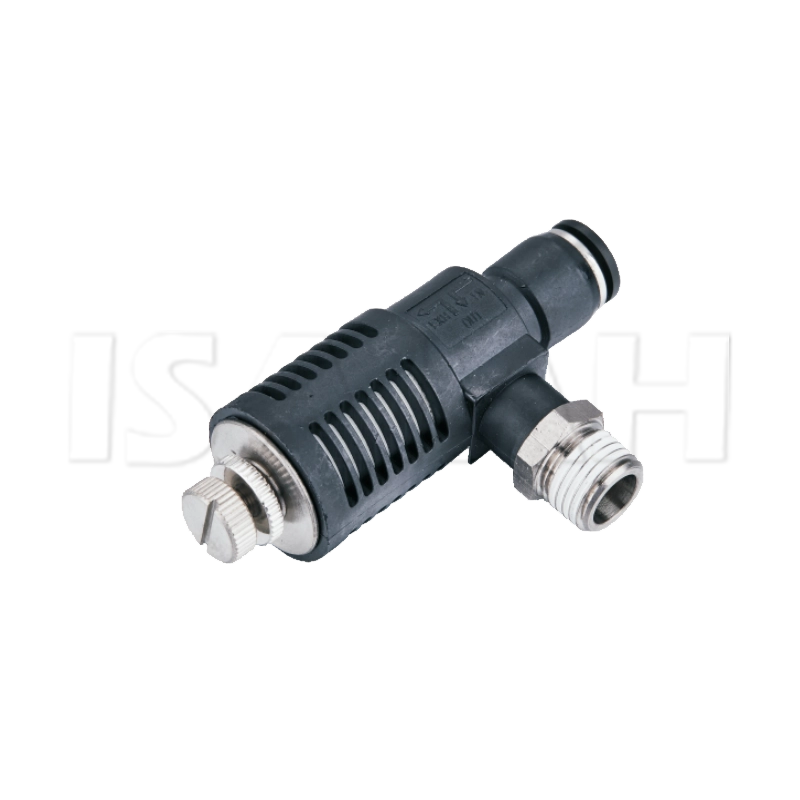

Ang isang mabilis na balbula ng tambutso ay karaniwang binubuo ng isang katawan, isang inlet port, isang exhaust port, at isang outlet na konektado sa actuator. Sa loob, isang flexible na diaphragm o poppet ang nagsisilbing mekanismo ng paglipat.
Kapag ang hangin ay ibinibigay sa actuator: Ang diaphragm ay nagse-seal sa exhaust port, na nagpapahintulot sa pressure na mabuo sa actuator.
Kapag kailangang maubos ng actuator: Ang diaphragm ay nagbabago, binubuksan ang exhaust port at direktang naglalabas ng naka-compress na hangin sa atmospera.
Ang simpleng mekanikal na tugon na ito ay nangyayari kaagad, na tinitiyak na ang actuator ay gumagalaw pabalik-balik sa mas mataas na bilis. Sa mga industriyang may mataas na cycle tulad ng packaging, injection molding, o textile manufacturing, ang mga millisecond na ito ay nagsasalin sa makabuluhang mga nadagdag sa produktibidad.
Mga Pangunahing Benepisyo ng Paggamit ng Quick Exhaust Valve
Ang pagiging epektibo ng mabilis na mga balbula ng tambutso ay higit pa sa pagpapahusay ng bilis. Naghahatid sila ng ilang mga benepisyo na nauugnay sa pagganap at pagpapanatili na nagbibigay-katwiran sa kanilang pagsasama sa mga modernong pneumatic system. Epekto
| ng Benepisyo |
sa System |
| Mas mabilis na tugon ng actuator |
Binabawasan ang downtime at pinapabuti ang bilis ng cycle |
| Mas mababang pagkonsumo ng enerhiya |
Pinapababa ang presyon sa likod, na nangangailangan ng mas kaunting naka-compress na hangin |
| Nabawasan ang pagkasira ng balbula |
Pinapababa ang workload sa mga directional control valve |
| Pinahusay na kaligtasan |
Nagbibigay ng mas mabilis na paglabas ng hangin sa mga sitwasyong pang-emergency na paghinto |
| Pinahabang buhay ng kagamitan |
Binabawasan ang stress at pagsusuot sa mga actuator at mga kaugnay na bahagi |
Ang bawat isa sa mga pakinabang na ito ay nauugnay sa pangunahing layunin ng balbula: pagtiyak na ang tambutso ng hangin ay nangyayari nang mahusay hangga't maaari upang mapahusay ang pagiging maaasahan ng system.
Mga Application ng Quick Exhaust Valve sa Mga Industriya
Ang mga quick exhaust valve ay maraming nalalaman na mga bahagi na matatagpuan sa iba't ibang mga setting ng industriya. Direktang sumasalamin sa kanilang mga kaso ng paggamit ang kanilang kakayahang pagbutihin ang kahusayan ng pneumatic.
Mga Linya sa Paggawa at Pagpupulong – Binabawasan ng mas mabilis na actuation ang mga bottleneck sa panahon ng mga proseso ng pag-clamping, pagpindot, at pag-ejection.
Packaging Machinery – Tinitiyak ang mabilis na sealing, cutting, o filling actions kung saan ang bilis ay nagdidikta ng kapasidad ng output.
Automotive System – Inilapat sa mga air brake system upang paganahin ang mabilis na paglabas ng presyon para sa kaligtasan at pagtugon.
Textile Equipment – Sinusuportahan ang high-speed na paulit-ulit na paggalaw nang walang pagkawala ng kontrol.
Robotics at Automation – Pinapahusay ang katumpakan ng paggalaw ng mga pneumatic-driven na robotic arm.
Ang mga industriya na gumagamit ng mabilis na mga balbula ng tambutso ay may posibilidad na gumana sa ilalim ng mahigpit na mga kinakailangan sa cycle-time, na ginagawang ang mga balbula ay kailangang-kailangan para sa kahusayan at pagiging maaasahan.
Paghahambing ng Mabilis na Exhaust Valve sa Mga Karaniwang Paraan ng Exhaust
Upang pahalagahan ang pangunahing layunin ng a mabilis na balbula ng tambutso , nakakatulong ito na ihambing ito sa tradisyonal na pagruruta ng tambutso sa pamamagitan ng mga directional control valve.
| Tampok ang |
Standard Exhaust |
Quick Exhaust Valve |
| Daan ng tambutso |
Mahaba, sa pamamagitan ng control valve |
Direkta, sa actuator |
| Oras ng pagtugon |
Mas mabagal dahil sa mga paghihigpit |
Mas mabilis, halos madalian |
| Enerhiya na kahusayan |
Mas mataas na presyon sa likod at pag-aaksaya ng enerhiya |
Ibaba ang presyon sa likod at pinahusay na kahusayan |
| Isuot sa control valve |
Mas mataas dahil sa paulit-ulit na airflow cycle |
Nabawasan, dahil ang tambutso ay lumalampas sa balbula |
| Pinakamahusay na angkop para sa |
Mababang-bilis, mababang-demand na mga application |
High-speed, high-precision na mga application |
Itinatampok ng paghahambing na ito kung bakit inuuna ng mga industriyang nakatuon sa pagganap ang mabilis na mga balbula ng tambutso kaysa sa mga karaniwang pamamaraan.
Mga Pagsasaalang-alang sa Disenyo Kapag Pumipili ng Quick Exhaust Valve
Bagama't ang layunin ng mabilis na balbula ng tambutso ay diretso, ang pagpili ng tama ay nangangailangan ng pagsasaalang-alang sa ilang mga kadahilanan:
Kapasidad ng daloy – Dapat tumugma sa mga kinakailangan ng airflow ng actuator para sa maximum na kahusayan.
Compatibility sa laki ng port – Tinitiyak ng tamang sukat ang tuluy-tuloy na pagsasama nang walang mga tagas.
Pagpili ng materyal – Ang mga opsyon sa tanso, aluminyo, o hindi kinakalawang na asero ay dapat tumugma sa kapaligiran ng pagpapatakbo.
Saklaw ng operating pressure – Tinitiyak ang maaasahang paggana sa iba't ibang kondisyon ng pagkarga.
Lokasyon ng pag-mount - Kung mas malapit ang balbula sa actuator, mas magiging epektibo ito.
Sa pamamagitan ng pag-align ng mga salik na ito sa mga kinakailangan ng system, maaaring i-optimize ng mga inhinyero ang parehong pagganap at mahabang buhay ng kanilang mga pneumatic application.
Mga Karaniwang Problema na Walang Mabilis na Exhaust Valve
Ang mga system na kulang sa mabilis na mga balbula ng tambutso ay kadalasang nahaharap sa mga hindi kahusayan na nakakaapekto sa pagiging produktibo. Ang pinakakaraniwang isyu ay kinabibilangan ng:
Mabagal na Actuator Movement – Ang hangin na nakulong sa cylinder ay tumatagal ng mas matagal upang makatakas, na nagpapaantala sa paggalaw.
Tumaas na Pagkasuot sa Mga Control Valve – Ang tambutso na paulit-ulit na dumadaan sa mga ito ay nagpapabilis ng pagkasira.
Pagkawala ng Enerhiya - Ang presyon sa likod ay humahantong sa nasayang na naka-compress na hangin at tumaas na mga gastos sa pagpapatakbo.
Hindi Maaasahang Cycle Times - Ang hindi pantay na pagganap ng actuator ay nakakagambala sa pag-synchronize sa mga automated na proseso.
Sa pamamagitan ng paglutas sa mga hamong ito, ang mabilis na mga balbula ng tambutso ay nagpapatunay ng kanilang mahalagang papel sa modernong pneumatic na disenyo.
Konklusyon
Ang pangunahing layunin ng mabilis na tambutso na balbula ay upang mapabilis ang paglabas ng naka-compress na hangin nang direkta sa actuator, na nagpapagana ng mas mabilis, mas mahusay, at mas maaasahang operasyon ng mga pneumatic system. Higit pa sa bilis, pinapabuti ng mga valve na ito ang energy efficiency, binabawasan ang pagkasira ng control valve, at pinapahaba ang tagal ng kagamitan. Ang mga industriya na umaasa sa high-speed automation—mula sa packaging hanggang sa mga automotive system—nakikinabang nang malaki sa pagsasama mabilis na mga balbula ng tambutso . Sa pamamagitan ng pagpapasimple sa proseso ng tambutso, nalulutas nila ang isa sa mga pinakakaraniwang bottleneck sa mga pneumatic system, na tinitiyak ang maayos, ligtas, at na-optimize na pagganap.
FAQ
1. Ano ang pag-andar ng isang mabilis na balbula ng tambutso sa mga pneumatic cylinder?
Pinapayagan nito ang nakulong na hangin sa silindro na maubos nang mabilis sa atmospera, na nagbibigay-daan sa mas mabilis na extension at pagbawi ng piston.
2. Makakatipid ba ng enerhiya ang mabilis na balbula ng tambutso?
Oo. Sa pamamagitan ng pagbabawas ng back pressure at pagliit ng nasayang na daloy ng hangin, pinapabuti nito ang pangkalahatang kahusayan ng system at pinapababa ang pagkonsumo ng enerhiya.
3. Saan dapat i-install ang isang mabilis na balbula ng tambutso?
Dapat itong i-mount nang mas malapit hangga't maaari sa actuator o silindro upang mapakinabangan ang kahusayan ng tambutso.
4. Ginagamit lang ba ang mga quick exhaust valve sa industriyal na automation?
Hindi. Malawak din silang ginagamit sa mga sistema ng automotive air brake, mekanismo ng kaligtasan, at iba pang mga application na nangangailangan ng mabilis na paglabas ng hangin.
5. Ano ang mangyayari kung ang isang sistema ay gumagana nang walang mabilis na balbula ng tambutso?
Ang tugon ng actuator ay bumabagal, ang mga directional valve ay nakakaranas ng mas maraming pagkasira, at ang mga oras ng pag-ikot ay nagiging hindi gaanong mahulaan, na nagpapababa ng kahusayan.
