اصل شیر چک چیست؟

الف شیر چک یک جزء حیاتی در بسیاری از کاربردهای صنعتی است. این یک هدف ساده و در عین حال ضروری را دنبال می کند: اجازه می دهد سیال در یک جهت جریان یابد و در عین حال از جریان برگشتی جلوگیری می کند. این قابلیت آن را در صنایعی مانند نفت و گاز، تصفیه آب و فرآوری شیمیایی ضروری می کند. در این مقاله، اصل کار شیرهای چک، انواع آنها و چرایی حیاتی بودن آنها در صنایع مختلف از جمله کاربردهای تخصصی آنها در بخش شیمیایی را بررسی خواهیم کرد.

شرکت صنعتی ژجیانگ آیسایا با بیش از 20 سال تجربه، تولید کننده پیشرو در قطعات پنوماتیکی از جمله شیرهای چک فولادی ضد زنگ می باشد. این شیرها کارایی بالا، قابلیت اطمینان و عملکرد عالی را در کاربردهای مختلف صنعتی تضمین می کنند. استانداردهای تولید این شرکت از شیرهای کنترلی که برای صنایع شیمیایی استفاده می شود تا کاربردهای گسترده تر در کنترل سیالات، نیازهای جهانی را در بیش از 80 کشور برآورده می کند.

اهمیت شیرهای چک نه تنها در طراحی ساده آنها بلکه در توانایی آنها برای عملکرد در شرایط مختلف است. خواه کنترل سیال در خطوط لوله باشد یا محافظت از تجهیزات در برابر آسیب ناشی از جریان معکوس، درک اصل چک سوپاپ برای توزیع کنندگان، تولید کنندگان و اپراتورهای کارخانه که سیستم های سیال صنعتی را مدیریت می کنند ضروری است.

در این مقاله، ما جنبه‌های مختلف سوپاپ‌های چک را پوشش می‌دهیم و اصول اصلی آن‌ها را تحلیل می‌کنیم تا دانش عمیقی در اختیار خوانندگان قرار دهیم. همچنین در مورد چگونگی پیاده سازی و بهینه سازی آنها برای صنایع مختلف، به ویژه در فرآوری شیمیایی بحث خواهیم کرد.

شیر چک چیست؟

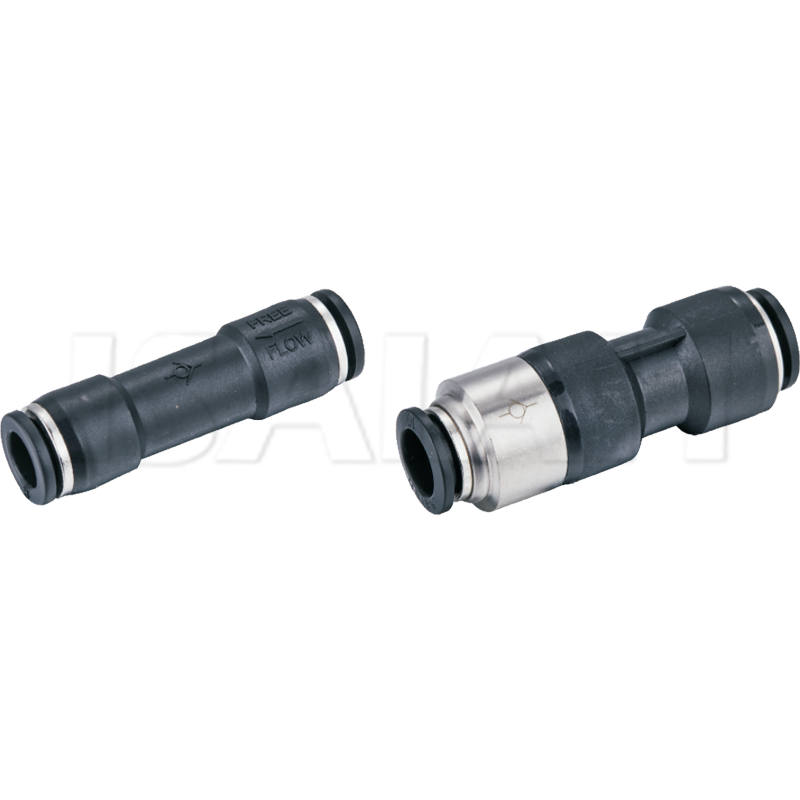

شیر چک نوعی شیر است که به سیال اجازه می دهد تنها در یک جهت از آن عبور کند. وظیفه اصلی آن جلوگیری از جریان معکوس است که به طور بالقوه می تواند باعث آسیب یا ایجاد ناکارآمدی در یک سیستم شود. شیرهای چک در بسیاری از صنایع مختلف مانند فرآوری شیمیایی، تولید برق، مدیریت آب و سیستم های HVAC استفاده می شوند.

شیرهای چک معمولاً خودکار هستند. آنها برای کار کردن نیازی به عملیات خارجی ندارند. آنها از فشار دیفرانسیل برای کار استفاده می کنند - وقتی فشار سمت ورودی شیر از فشار سمت خروجی بیشتر شود، دریچه باز می شود و به سیال اجازه عبور می دهد. برعکس، اگر فشار خروجی از فشار ورودی بیشتر شود، شیر بسته می شود تا از جریان برگشتی جلوگیری شود.

انواع شیرهای چک

انواع مختلفی از شیرهای چک وجود دارد که هر کدام برای کاربردهای خاصی مناسب هستند:

• Swing Check Valve - این نوع از دیسکی استفاده می کند که وقتی سیال به سمت جلو جریان می یابد باز می شود و وقتی جریان معکوس می شود بسته می شود.

• دریچه چک توپ - یک توپ داخل شیر تحت فشار رو به جلو باز می شود و هنگامی که فشار معکوس می شود، دهانه را مهر و موم می کند.

• شیر چک بالابر - این شیر از یک پیستون یا دیسک استفاده می کند که در هنگام جریان سیال به سمت جلو از روی صندلی خود بلند می شود و هنگام برگشت جریان برای آب بندی پایین می آید.

• شیر چک دیافراگم - از یک دیافراگم انعطاف پذیر استفاده می کند که برای جریان سیال تغییر شکل می دهد و با قطع جریان به موقعیت اولیه خود باز می گردد.

اصل کار یک شیر چک

اصل کار شیر چک حول حفظ جریان سیال یک جهته و در عین حال جلوگیری از جریان معکوس یا جریان برگشتی می چرخد. هنگامی که مایع از یک طرف وارد شیر می شود (ورودی)، با غلبه بر مقاومت ایجاد شده توسط مکانیزم سوپاپ، چه دیسک فنری یا یک صفحه لولایی، نیروی کافی برای باز کردن شیر ایجاد می کند.

این طراحی تضمین می کند که وقتی مایع سعی می کند از طرف دیگر (خروجی) به عقب برگردد، به دلیل فشار معکوس به طور خودکار بسته می شود. مکانیسم بسته شدن بسته به نوع سوپاپ مورد استفاده می تواند متفاوت باشد، اما معمولاً شامل نیروی جاذبه یا فنر می شود.

تفاوت فشار

شیرهای چک بر اساس اختلاف فشار بین دو طرف ورودی و خروجی کار می کنند. هنگامی که فشار ورودی از فشار خروجی بیشتر شود، دریچه باز می شود تا سیال از آن عبور کند. اگر فشار خروجی از فشار ورودی بیشتر شود، شیر را مجبور به بسته شدن می کند.

تغییرات طراحی

اگرچه انواع مختلفی از شیرهای چک وجود دارد، مانند سوپاپ های چرخشی و بالابر، اما همه آنها در این اصل اساسی که اجازه دادن به جریان رو به جلو و جلوگیری از جریان معکوس بر اساس اختلاف فشار را به اشتراک می گذارد، مشترک هستند.

مواد مورد استفاده در شیرهای چک

شیرهای چک بسته به محیط کاربردشان از مواد مختلفی ساخته می شوند:

• فولاد ضد زنگ - به دلیل دوام و مقاومت در برابر خوردگی در محیط های خورنده مانند پردازش شیمیایی محبوب است.

• برنج - در جاهایی که فشارها و دماهای متوسط ​​درگیر هستند، مانند سیستم های تامین آب استفاده می شود.

• پلاستیک - مناسب برای کاربردهای کم فشار و بسیار مقاوم در برابر خوردگی شیمیایی.

به عنوان مثال، شیرهای چک فولاد ضد زنگ به طور گسترده در صنایعی مانند فرآوری شیمیایی که در آن مقاومت در برابر خوردگی بسیار مهم است استفاده می شود. آنها همچنین دوام بالایی را ارائه می دهند و آنها را به گزینه ای ایده آل برای برنامه هایی تبدیل می کنند که قابلیت اطمینان در آنها بسیار مهم است.

بررسی کاربردهای شیر در صنایع شیمیایی

در صنایع شیمیایی، شیرهای چک مورد استفاده برای کاربردهای صنایع شیمیایی به دلیل ماهیت اغلب خطرناک و خورنده مواد شیمیایی درگیر در پردازش، باید الزامات سختگیرانه ای را برآورده کنند. مواد مورد استفاده در این شیرها باید قادر به مقاومت در برابر واکنش های شیمیایی خشن و بدون تخریب در طول زمان باشند.

علاوه بر این، شیرهای چک با جلوگیری از برگشت ناخواسته مواد خطرناک به خطوط لوله یا مخازن ذخیره، نقش مهمی در حفظ ایمنی در کارخانه‌های شیمیایی دارند.

مقاومت در برابر خوردگی

یکی از فاکتورهای کلیدی هنگام انتخاب شیر چک برای استفاده در صنایع شیمیایی، مقاومت در برابر خوردگی است. فولاد ضد زنگ و سایر آلیاژهای با کارایی بالا به دلیل توانایی آنها در مقاومت در برابر حملات شیمیایی و در عین حال حفظ یکپارچگی ساختاری در دوره های طولانی استفاده، ترجیح داده می شوند.

تحمل فشار و دما بالا

بسیاری از مواد شیمیایی تحت شرایط فشار و دمای بالا پردازش می شوند که به اجزای قوی نیاز دارند. شیرهای بازرسی که برای این محیط‌ها طراحی شده‌اند باید طوری مهندسی شوند که شرایط سخت را بدون به خطر انداختن عملکرد کنترل کنند.

ملاحظات ایمنی

در هر محیط صنعتی - به ویژه در کارخانه های شیمیایی - ایمنی در درجه اول اهمیت قرار دارد. شیرهای چک با اطمینان از اینکه مواد مضر به مناطقی که ممکن است باعث آسیب یا به خطر افتادن یکپارچگی عملیاتی شوند برنمی‌گردند، از موقعیت‌های خطرناک جلوگیری می‌کنند.

تعمیر و نگهداری و عیب یابی

در حالی که شیرهای چک معمولاً اجزای کم تعمیر و نگهداری هستند، بازرسی های منظم برای اطمینان از عملکرد مناسب آنها در طول زمان بسیار مهم است، به ویژه در صنایعی که ایمنی در آنها حیاتی است.

مشکلات رایج در شیرهای چک

• نشتی جریان برگشتی - اگر زباله ها در دریچه جمع شوند یا اگر سایش و پارگی سطح آب بندی را به خطر بیندازد، رخ می دهد.

• چسبیدن سوپاپ - اگر مکانیزم داخلی به مرور زمان مسدود شود یا خورده شود، ممکن است نقصی رخ دهد.

تمیز کردن و نگهداری معمولی می تواند به جلوگیری از تبدیل شدن این مسائل به مشکلات پرهزینه در جاده کمک کند.

نتیجه گیری

به طور خلاصه، درک نحوه عملکرد شیرهای چک و نقش آنها در سیستم های صنعتی - به ویژه در بخش شیمیایی - برای مدیران کارخانه، توزیع کنندگان و مهندسان به طور یکسان بسیار مهم است. توانایی شیرهای چک فولادی ضد زنگ برای مقاومت در برابر محیط های خشن، آنها را به اجزای ارزشمندی در تضمین ایمنی و کارایی در صنایع مختلف در سراسر جهان تبدیل می کند.

فن‌آوری شیر چک با پیشرفت‌های علم مواد و مهندسی دینامیک سیالات به تکامل خود ادامه می‌دهد، که به شرکت‌هایی مانند شرکت صنعتی Zhejiang Isaiah، آموزشی ویبولیتین اجازه می‌دهد تا محصولات قابل‌اعتماد متناسب با کاربردهای صنعتی خاص را در سطح جهانی ارائه دهند.
